3.7. LUFTBEFEUCHTER ANSCHLIESSEN

1
4
3
1 Luftbefeuchter AeroFresh Plus
2 Leitung Wasserzufuhr
3 Ggf. Feinfilter
4 Absperrhahn oder Eckventil
5 Leitung Wasserabfuhr
6 Trichter oder Siphon

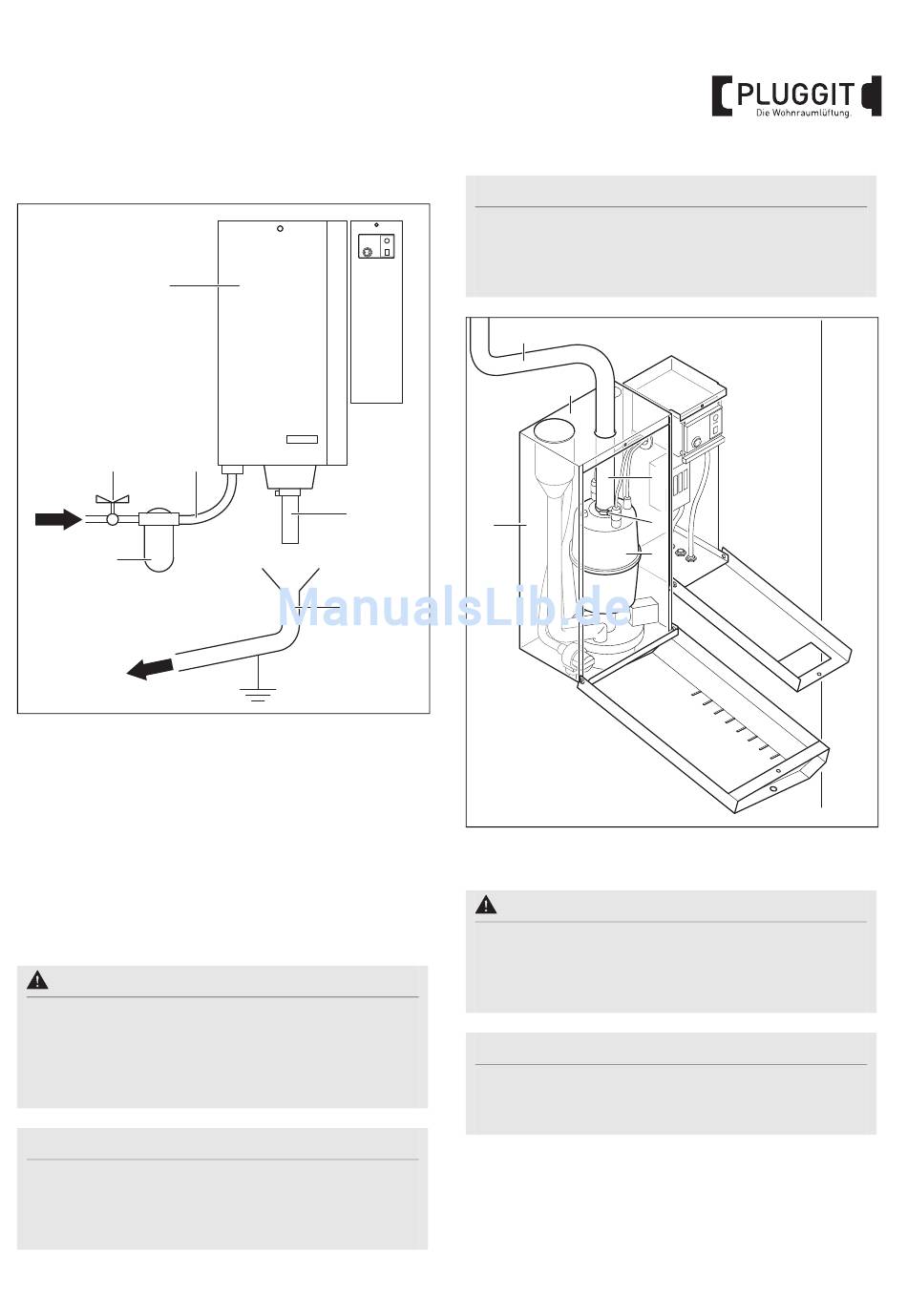

1. Leitung Wasserzufuhr (2) und Leitung Wasserabfuhr (5)
wie hier gezeigt verlegen und Leitungen mit Rohr- bzw.
Schlauchschellen sichern.
Warnhinweis:
Die Leitung Wasserabfuhr (5) muss eine Tempe-
ratur von 100 °C standhalten, sonst kann es zu Ver-
letzungen oder Beschädigungen kommen.
Elektrisch leitfähige Leitungen müssen fachge-
recht geerdet werden.
Hinweis:
Pluggit empfiehlt, die Leitung Wasserzufuhr (2) in
Kupfer oder Eisen auszuführen. Bei Leitungen aus
Kunststoff kann es sonst zu Schaumbildung im Dampf-
zylinder kommen.
2
5
6
M+P-26A-1015
Hinweis:
Die Leitung Wasserabfuhr (5) mit einem Schlauchstück
Innendurchmesser 21 mm ausführen. Der Schlauch
darf den Trichter oder Siphon (6) nicht berühren. Einen
Mindestabstand von 25 mm einhalten.
7
6
1
2. Dampfschlauch (7) auf Dampfzylinder (8) schieben und
mit Schlauchschelle (9) sichern.
Warnhinweis:
Es darf nur ein Original-Pluggit-Dampfschlauch
verwendet werden.
Der Dampfschlauch (7) darf nicht thermisch isoliert
werden.
Hinweis:
Wird der Dampfschlauch (7) neben anderen Gegen-
ständen verlegt, müssen diese Gegenstände einer Tem-
peratur von 100 °C standhalten.
7
9
8
M+P-26A-1016
BIA AeroFresh Plus
