3.8.4.

Anschlussklemmen

Die Elektronik ist mit Anschluss-Schraubklemmen für
max. 1,5 mm² ausgestattet.
Die Zahlenmarkierung der Klemmen ist am Rand der Print-
platte sichtbar. Die Nummer eins beginnt auf der linken
Seite.
3.8.5.

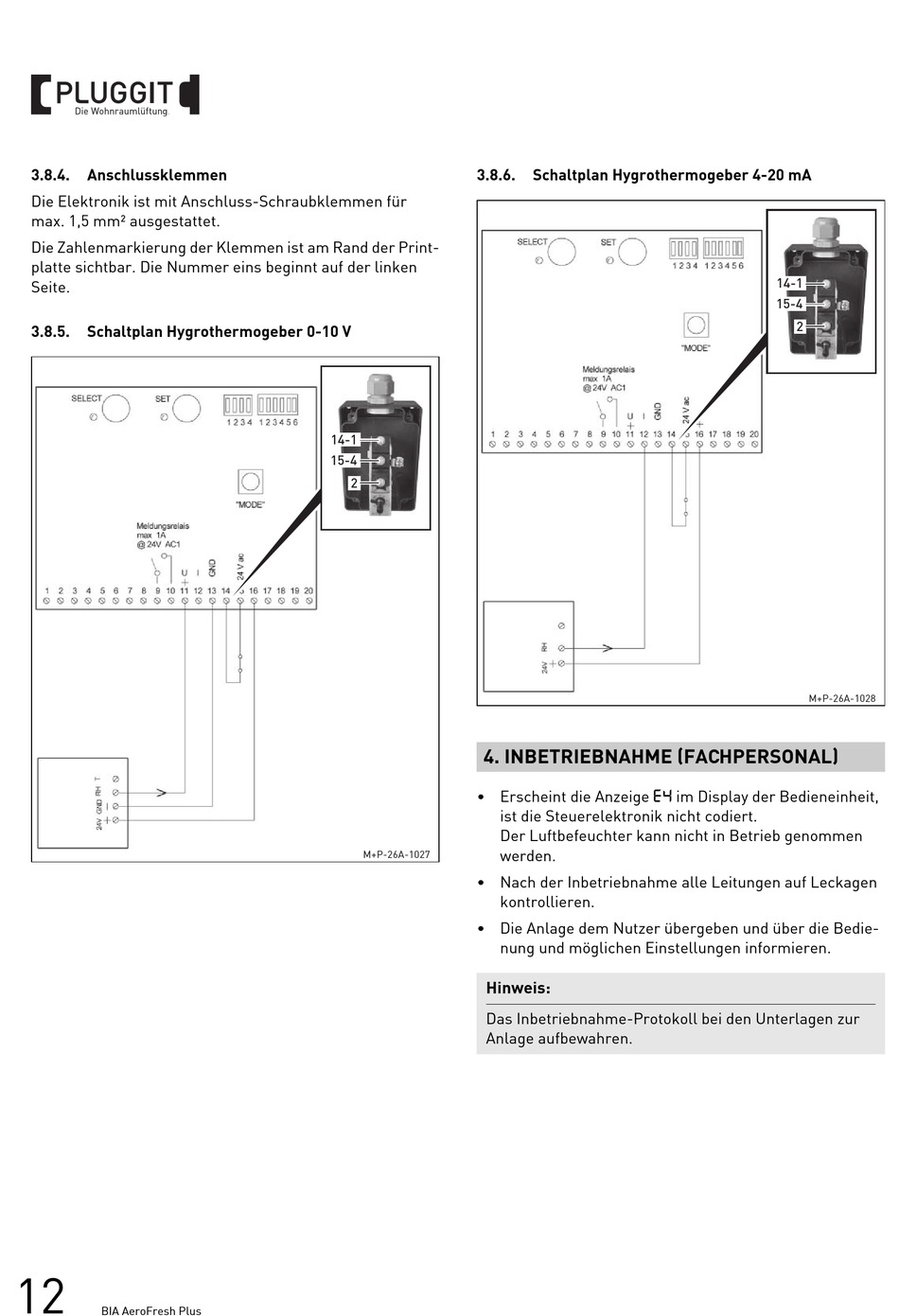

Schaltplan Hygrothermogeber 0-10 V

12
BIA AeroFresh Plus
3.8.6.
14-1
15-4
2

4. INBETRIEBNAHME (FACHPERSONAL)

• Erscheint die Anzeige E4 im Display der Bedieneinheit,
ist die Steuerelektronik nicht codiert.
Der Luftbefeuchter kann nicht in Betrieb genommen
werden.
M+P-26A-1027
• Nach der Inbetriebnahme alle Leitungen auf Leckagen
kontrollieren.
• Die Anlage dem Nutzer übergeben und über die Bedie-
nung und möglichen Einstellungen informieren.
Hinweis:
Das Inbetriebnahme-Protokoll bei den Unterlagen zur
Anlage aufbewahren.

Schaltplan Hygrothermogeber 4-20 mA

14-1
15-4
2
M+P-26A-1028
