HARDWARE INSTALLATION
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und
ziehen Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und
entfernen Sie vorsichtig das Gehäuse.
3.
Suchen Sie einen freien Steckplatz und entfernen Sie das Slotblech. Stecken Sie die
Karte vorsichtig in den ausgewählten Steckplatz ein. Stellen Sie sicher das es sich
um den richtigen Steckplatz handelt! (siehe Kompatibilität unter technische Daten)
4.
Beachten Sie, das die Karte korrekt eingesteckt wird und das kein Kurzschluss ent-
steht. Wenden Sie keine Gewalt an um die Karte einzustecken!
5.
Danach befestigen Sie die Karte bitte mit einer Schraube am Gehäuse.
6.
Jetzt können Sie das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows 2000/ XP/ Vista/ 7/ 8
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch
den Windows Hardwareassistenten. Wählen Sie die manuelle Installation aus und
legen Sie die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben Sie
nun den Pfad "D:\IO\OXFORD2\" und dann das Verzeichnis Ihres Betriebssystems
in das jeweilige Feld für die Quelle/Pfad ein und klicken Sie auf >weiter<. Windows
sucht nun nach den Treibern in dem angegebenen Verzeichnis. Folgen Sie den
Anweisungen des Hardwareassistenten und beenden Sie die Installation. Sollte
Windows noch weitere neue Hardware erkennen wiederholen Sie die oben angege-
benen Schritte. Wichtig! Starten Sie Windows in jedem Fall nach der Installation
neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER
Klicken Sie auf >Start< >Ausführen< geben sie "compmgmt.msc" ein und klicken
Sie auf >OK<. Wählen Sie nun >GeräteManager<. Dort müssten Sie unter
„Anschlüsse (COM und LPT)" einen neuen „PCI Port" z.B. (LPT3) sehen. Wenn Sie
diese oder ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER
Sie können auch den Port ändern, indem man z.B. >LPT3< >Anschlusseinstellung< und
>Erweitert< öffnet. Sie können dann zwischen LPT1 bis LPT3 wählen!
Windows Server 200x
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch den
Windows Hardwareassistenten. Wählen Sie die manuelle Installation aus und legen Sie
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben Sie nun den Pfad
"D:\IO\OXFORD2\" und dann das Verzeichnis ihres Betriebssystems für Server 2000:
"2000", für Server 2003 "XP32" oder "XP64", für Server 2008 „Vista32" oder
„Vista64" und für Server 2008 R2 „Win7_8_32bit" oder „Win7_8_64bit" in das jeweili-
ge Feld für die Quelle/Pfad ein und klicken Sie auf >Weiter<. Windows sucht nun nach
den Treibern in dem angegebenen Verzeichnis. Folgen Sie den Anweisungen des
Hardwareassistenten und beenden Sie die Installation. Sollte Windows noch weitere
neue Hardware erkennen wiederholen Sie die oben angegebenen Schritte. Wichtig!
Starten Sie Windows in jedem Fall nach der Installation neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER
Klicken Sie auf >Start< >Ausführen< geben sie "compmgmt.msc" ein und klicken
Sie auf >OK<. Wählen Sie nun >GeräteManager<. Dort müssten Sie unter
„Anschlüsse (COM und LPT)" einen neuen „PCI Port" z.B. (LPT3) sehen. Wenn Sie
diese oder ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER
Sie können auch den Port ändern, indem man z.B. >LPT3< >Anschlusseinstellung< und
>Erweitert< öffnet. Sie können dann zwischen LPT1 bis LPT3 wählen!
2
Deutsch
Deutsch
Deutsch
EX-
EX
EX
-
-
44011
44011
44011-
-
-
2
2
2
TREIBER INSTALLATION
LINUX
Es gibt für diese Karte keine Linux Treiber. Sie wird allerdings unter den meisten Linux
Versionen unterstützt. Da sich die einzelnen Distributionen und Kernelversionen sehr
voneinander unterscheiden, können wir Ihnen leider keine Installationsanweisung zur
Verfügung stellen. Bitte halten Sie sich an die Installationsanweisung für Standard I/O
Ports Ihrer Linux Version und an die allgemeinen Hinweise im Linux Verzeichnis auf der
Treiber CD. In einigen Versionen wird die Karte automatisch beim Start installiert.
Deutsch
Deutsch
Deutsch
The EX-44011-2 is a plug & play parallel expansion card for the PCI Express Bus. The
EX-44011-2 PCI-Express bus plug & play parallel card is equipped with one bi-
directional Centronics parallel interface. In combination with the fast PCI-Express bus it
provides a secure data transfer. It supports all PCI-Express slots x1 to x16. It is not
possible to change the address or IRQ settings manually because they will be obtained
automatically by the system BIOS and operating system. The EX-44011-2 provide one
25 Pin female connector for attaching peripheral unit's such as (printer, tape backups,
etc.) with Centronics parallel interface.
Compatibility:
Operating system:
Connections:
Extent of delivery: EX-44011-2, Driver CD, Manual, LowProfile Bracket
Certificates:
DB 25F:
If you are ready to install the EX-44011-2, please proceed with the following installation
instructions. Because the designs of computers are different, only general installation
instructions are given. Please refer your computer's reference manual whenever in
doubt.
3
User Manual
User Manual
Vers. 1.0 / 09.09.14

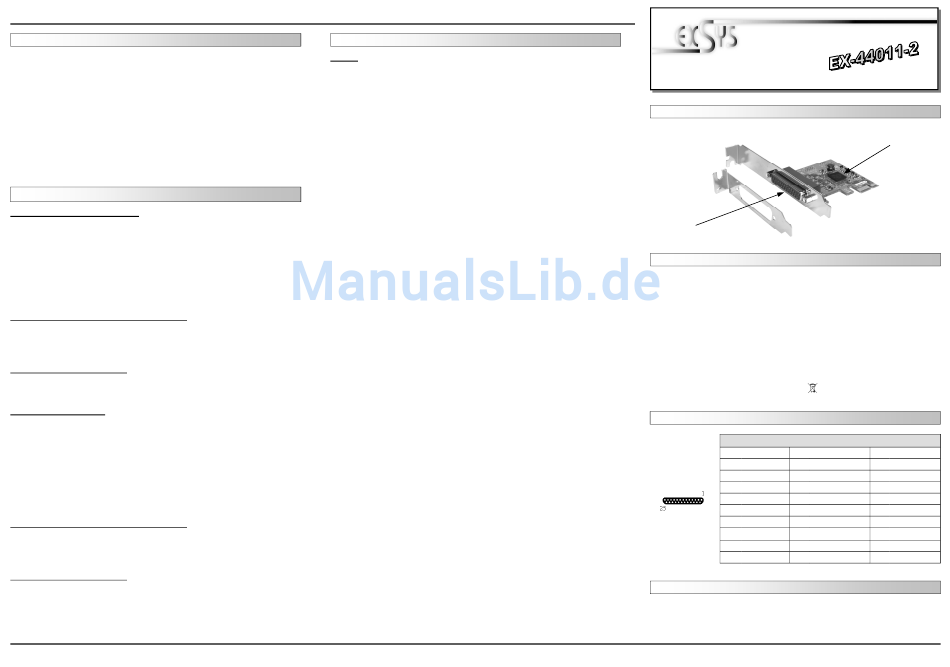

LAYOUT
P1: 25 Pin female
parallel connector
Bi-directional
DESCRIPTION & TECNICAL INFORMATION
PCI-Express x1 to x16
Windows 2000/ XP/ Vista/ 7/ 8/ Server 200x/ Linux
1x 25 Pin D-SUB parallel female connector
CE / FCC / RoHS / WEEE
CE CE
CE
DE97424562
CONNECTORS
Parallel 25 Pin female connector (P1)
Pin
Signal
Pin
Signal
1
STROBE
10
ACKNOWLEDGE
2
DATA 0
11
BUSY
3
DATA 1
12
PAPER EMPTY
4
DATA 2
13
SELECT
5
DATA 3
14
AUTO FEED
6
DATA 4
15
ERROR
7
DATA 5
16
INIT
8
DATA 6
17
SELECT INPUT
9
DATA 7
18
GROUND
HARDWARE INSTALLATION
4
Parallel Chip EPP/ECP
with 32-Byte Buffer and
PCI-Bridge
Pin
Signal
19
GROUND
20
GROUND
21
GROUND
22
GROUND
23
GROUND
24
GROUND
25
GROUND
