EX - 11082 - 2
HARDWARE INSTALLATION
Please note the following installation instructions. Because there are large differences between
the PC's, we can give you only a general installation instructions for the EX-11082-2. Please
refer your computer's reference manual whenever in doubt.
1. Turn off the power to your computer and any other connected peripherals.
2. Remove the mounting screws located at the rear and/or sides panels of your Computer and
gently slide the cover off.
3. Locate an available PCI-Express expansion slot and insert the card. Make sure that the card
is plugged in correctly.
4. Now install the power supply via the 4 pol molex connector. (see at Connectors at JP4)
5. Then attach the card with a screw to the rear panel of the computer.
6. Gently replace your computer's cover and the mounting screws.
DRIVER INSTALLATION
Windows XP/ Vista/ 7/ Server 2008 R2
After starting Windows is recognizes a new "USB (Universal Serial Bus)-Controller". Start
the „SETUP" file which is in the "uPD720201_202" folder (see picture):
Follow the installation instructions and complete the installation.
Windows will now install automatically you right driver for your particular operating system. After
the installation the operating system detects the card and automatically install them.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller" the following new
entry's:
If you see this or a similar information the device is installed correctly.
5
EX- EX EX - - 11082 11082 11082- - - 2 2 2
English English
English
DRIVER INSTALLATION
Windows 8 & Server 2012
After the hardware installation, the operating system will recognize the device automatically and
install the drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller" the following new entry's:
If you see this or a similar information the device is installed correctly.
English English English
Bedienungsanleitung Bedienungsanleitung
Vers. 1.0 / 28.01.14
AUFBAU
BESCHREIBUNG & TECHNISCHE DATEN

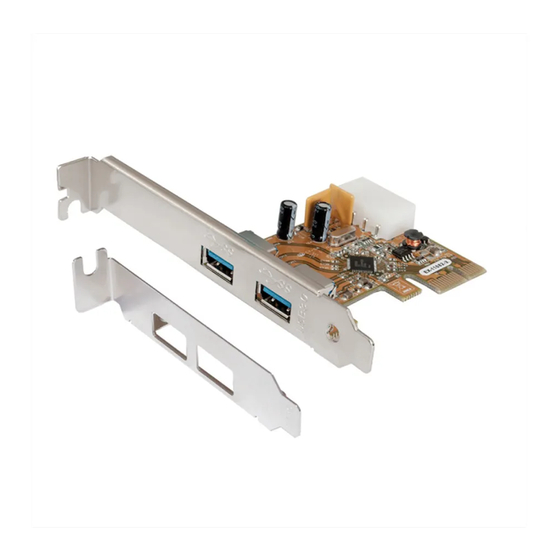

Die EX-11082-2 ist eine USB 3.0 PCI-Express Karte. Sie ist mit 2 externen Ports ausgestattet,
die jeweils 900mA Strom zu Verfügung stellen. Sie unterstützt alle PCI-Express Slots von x1
bis x16. Der serielle PCI-Express Bus unterstützt optimal die Leistung des schnellen Renesas
Chipsatz. Die EX-11082-2 gewährleistet so eine sichere Datenübertragung und exzellente
Performance von bis zu 5Gbit/s! Es ist nicht möglich die I/O Adressen und Interrupts manuell
einzustellen, da die Einstellungen der Karte vom System (BIOS) und beim installieren des
Betriebssystems automatisch vorgenommen werden. Sie unterstützt alle USB Anschlüsse von
1.1 bis 3.0. Die EX-11082-2 benötigt zusätzlichen Strom vom PC-Netzteil, um die volle Leistung
von 900mA an dem externen, sowie dem internen Port zu gewährleisten.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
ANSCHLÜSSE
JP4:
J1-J2:
6
J3:
Externe
USB 3.0 A-Buchse
J1:
Externe
USB 3.0 A-Buchse
Renesas Chip-Set
PCI-Express x1 bis x16
Windows XP/ Vista/ 7/ 8/ Server 2008 R2 & Server 2012
1x USB A-Buchse extern, 1x USB A-Buchse intern, 1x 4 pol Molex
EX-11082-2, Treiber CD, Anleitung, LowProfile Bügel
CE CE CE CE / FCC / RoHS / WEEE DE97424562 / WHQL
Um die EX-11082-2 zu betreiben, muss die Karte mit dem
Stromanschluss vom PC-Netzteil verbunden werden!
Bitte auf die richtige Polarität achten!
Achtung! Stecker nie bei eingeschaltetem PC ein oder
ausstecken!
1 +12V 2 GND 3 GND 4 +5V
USB 3.0 Pin's
Pin Signal
5 SSTX+
6 SSTX-
7 GND
8 SSRX+
9 SSRX-
1
JP4:
Anschluss für Stecker
vom PC-Netzteil
USB 2.0 Pin's
Pin Signal
1 VCC
2 DATA-
3 DATA+
4 GND
