4
+V
- Speiseausgang (12 V; max. 300 mA)
-V
- Masse (0 V)
SM2
- Steckplatz für das Sprachausgabemodul SM-2
IN1-IN4
- Moduleingänge
OT1-OT3 - Steuerungsausgänge (OC; 50 mA)
OT4
- Ausgang zur Signalisierung des Ausfalls der Fernsprechleitung und/oder des
Telefons (OC; 50 mA)
Achtung: Der
OT3
- Einstellungsoption.

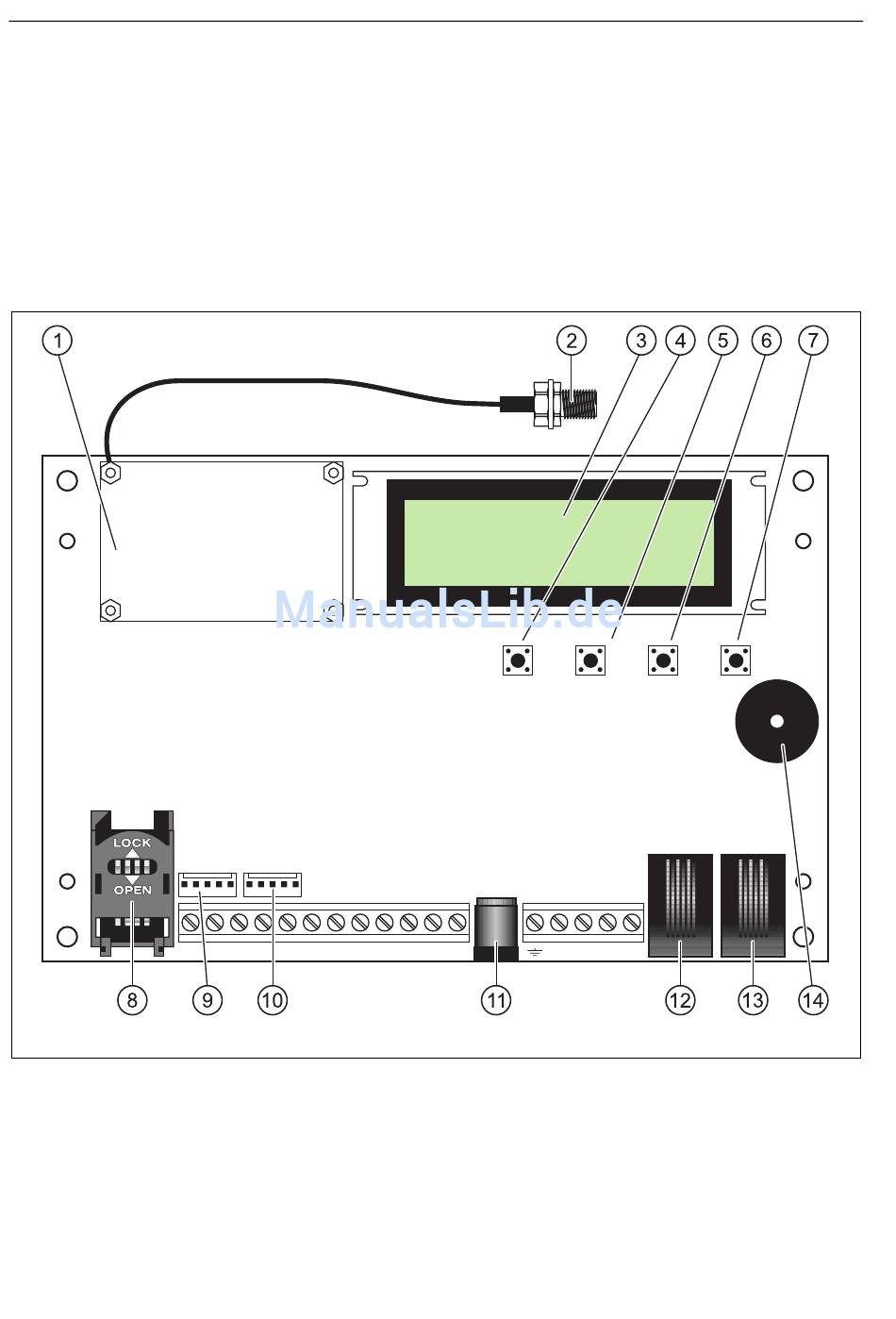

Erläuterung zur Abbildung 2:
1 - Mobiltelefon.
2 - Anschluss der externen Antenne.
3 - LCD-Anzeige.
4 - ESC-Knopf.
5 - CHANGE-Knopf.
6 - NEXT-Knopf.
7 - OK-Knopf.
Ausgang
kann
OT1 OT2 OT3 OT4 +V
IN1 IN2 IN3 IN4
Abbildung 2. Platine des GSM-4 Moduls.
Bedienungsanleitung
den
Ausfall
ESC
-V +12V GND
der
Fernsprechleitung
CHANGE
NEXT
T-1 R-1
TIP RING
GSM-4
anzeigen
OK
