12.2.2 Verbindung über die Schnittstelle RS-232
Wenn das Modul GSM-4 an eine Alarmzentrale der Serie INTEGRA angeschlossen ist, dann
kann die Kommunikation über die Schnittstelle RS-232 erfolgen. Auf der Seite der
Alarmzentrale müssen dann die Optionen Externes Modem und Modem ISDN/GSM/ETHM.
Bei dieser Konfiguration erlaubt das Modul die Übertragung per GPRS, gemäß der
Übertragungsparameter,
GPRS-Einstellungen des Moduls – IP-Adresse, Port und Schlüssel der Station, sowie
GPRS-Schlüssel und System-Identnummer – werden umprogrammiert). Die Option
TstVerb.INTEGRA erlaubt, die Verbindung zwischen der Zentrale INTEGRA (in der Version
1.06 oder höher) und dem Modul zu kontrollieren. Im Falle fehlender Verbindung sendet das
Modul an die Leitstelle eine Information. Die Aktivierung der Option Aufsch.Vorr. RS bewirkt,
dass die Aufschaltung von Ereignissen der Alarmzentrale INTEGRA einen Vorrang vor
Meldung des Modulzustandes hat.
13. D
P
AS
ROGRAMM
Das GSM-4 Modul wird zusammen mit dem Programm DLOAD10 geliefert, welches die
Parametrierung des Moduls mit Hilfe eines Rechners ermöglicht.
Das Programm ist für IBM PC/AT kompatibler Rechner bestimmt. Es kann in einer beliebigen
Hardware-Konfiguration des Rechners unter WINDOWS (9x/ME/2000/XP) betrieben werden.
Es wird empfohlen, das Programm auf der Festplatte zu installieren.
Die Kommunikation des GSM-4 Moduls mit dem Rechner erfolgt über RS-232 Schnittstelle.
ZUM MODUL
(Ansicht der Schnittstelle
(Buchse der RS-232 Schnittstelle
an der Modulplatine)
auf der Modulplatine)
SERIELLE SCHNITTSTELLE R-232

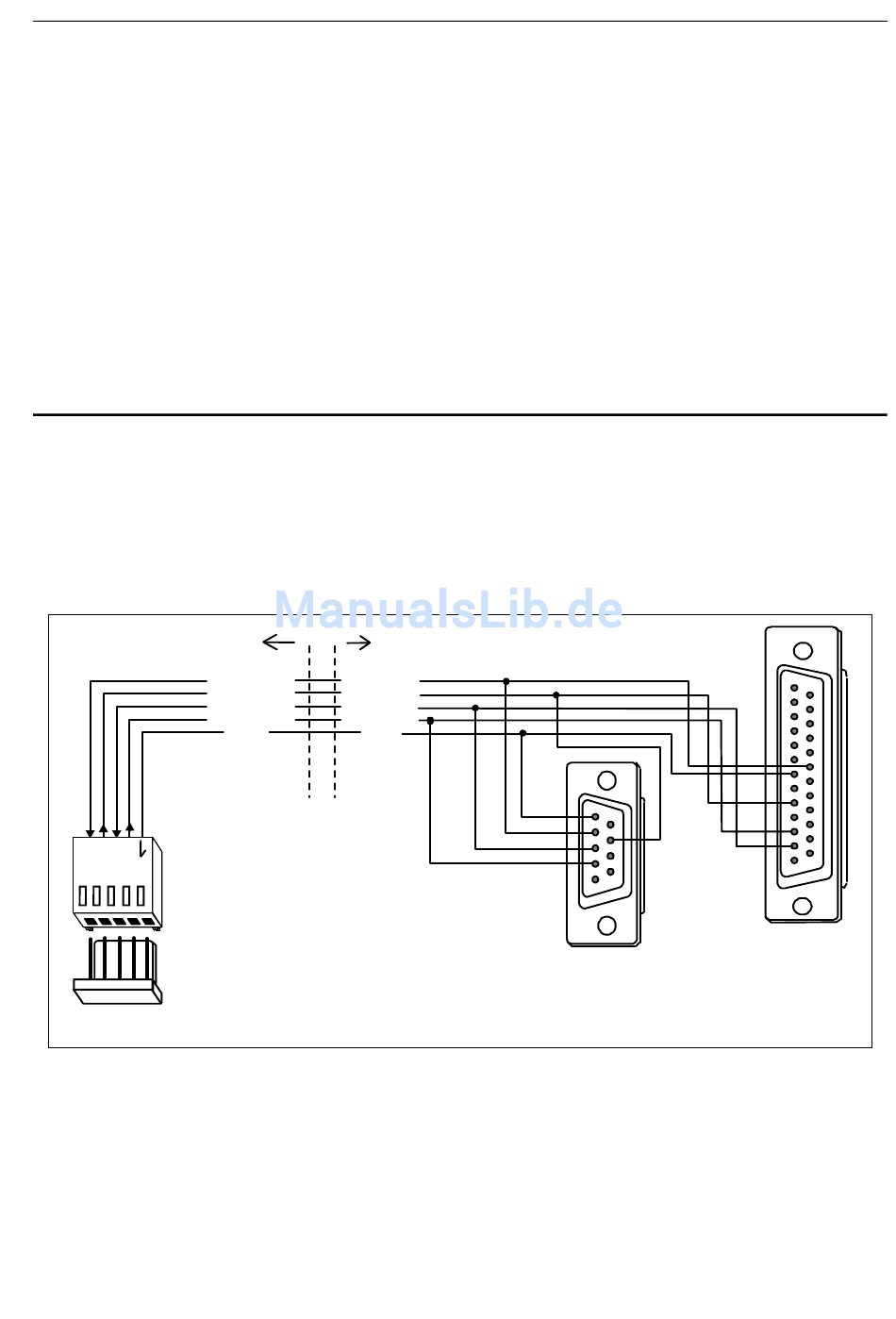

Abbildung 8. Anschluss des Rechners an die serielle Schnittstelle des Moduls.
Das Programm DLOAD10 wird durch Starten des Programms setup.exe installiert, welches
auf der mitgelieferten Diskette zu finden ist. Nach der Installation sollte das Programm
gestartet werden. Der Zugriff auf das Programm wird durch ein Kennwort geschützt. Nach
der Installation hat das Kennwort die Werkeinstellung: 1234, und kann in eine beliebige
Abfolge von 16 alphanumerischen Zeichen geändert werden. Solange das Kennwort
werksseitig eingestellt ist, wird durch Drücken der Taste „ENTER" das Programm mit dem
werksseitig eingestellten Kennwort 1234 (ohne Kennworteingabe) aktiviert.
die
in
DLOAD10
DSR MODUL
DTR COMP.
RTS MODUL
CTS COMP.
RXD MODUL
TXD COMP.
TXD MODUL
RXD COMP.
COM
GND
SATEL
der
Alarmzentrale
ZUM RECHNER
5
4
3
2
programmiert
8
9-PIN PORT
25
werden
(die
20
7
5
3
2
25-PIN PORT
