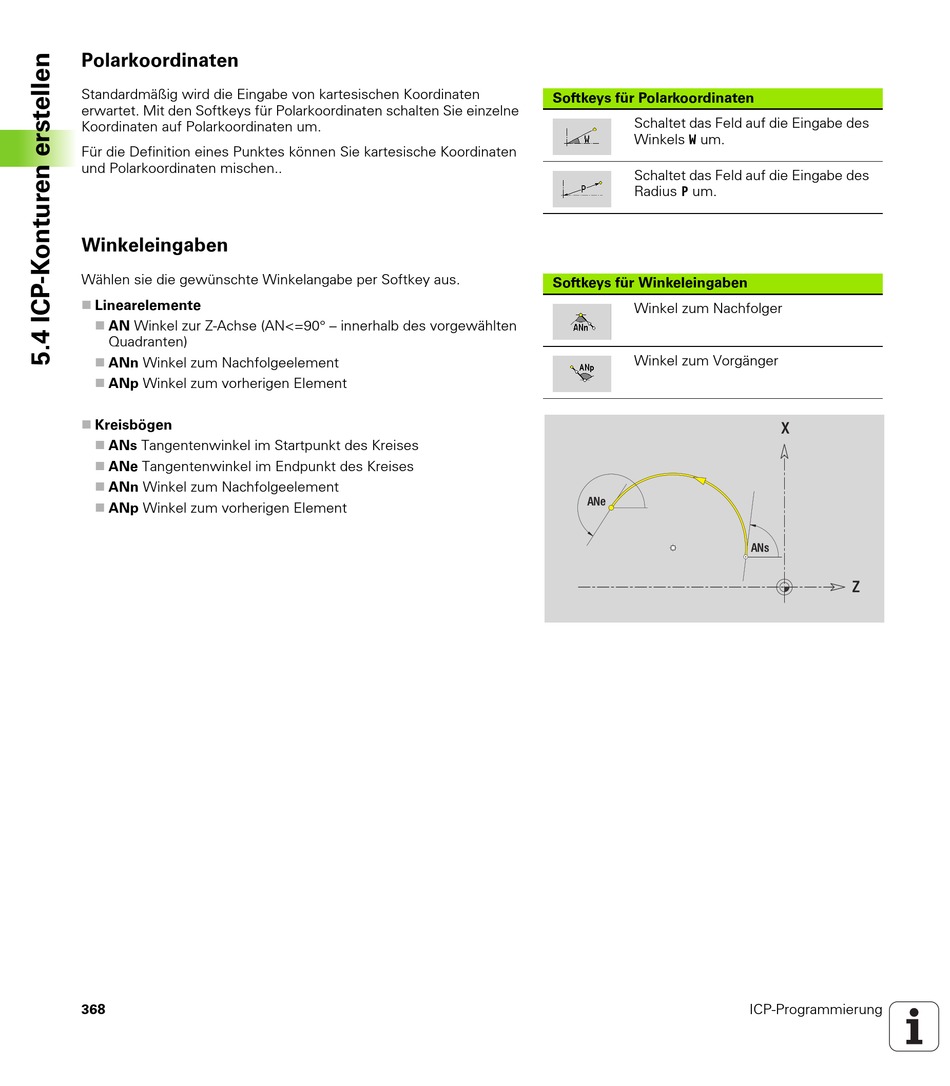

Polarkoordinaten
Standardmäßig wird die Eingabe von kartesischen Koordinaten
erwartet. Mit den Softkeys für Polarkoordinaten schalten Sie einzelne
Koordinaten auf Polarkoordinaten um.
Für die Definition eines Punktes können Sie kartesische Koordinaten
und Polarkoordinaten mischen..
Winkeleingaben
Wählen sie die gewünschte Winkelangabe per Softkey aus.
Linearelemente
AN Winkel zur Z-Achse (AN<=90° – innerhalb des vorgewählten
Quadranten)
ANn Winkel zum Nachfolgeelement
ANp Winkel zum vorherigen Element
Kreisbögen
ANs Tangentenwinkel im Startpunkt des Kreises
ANe Tangentenwinkel im Endpunkt des Kreises
ANn Winkel zum Nachfolgeelement
ANp Winkel zum vorherigen Element
368
Softkeys für Polarkoordinaten
Schaltet das Feld auf die Eingabe des
Winkels W um.
Schaltet das Feld auf die Eingabe des
Radius P um.
Softkeys für Winkeleingaben
Winkel zum Nachfolger
Winkel zum Vorgänger
ICP-Programmierung
