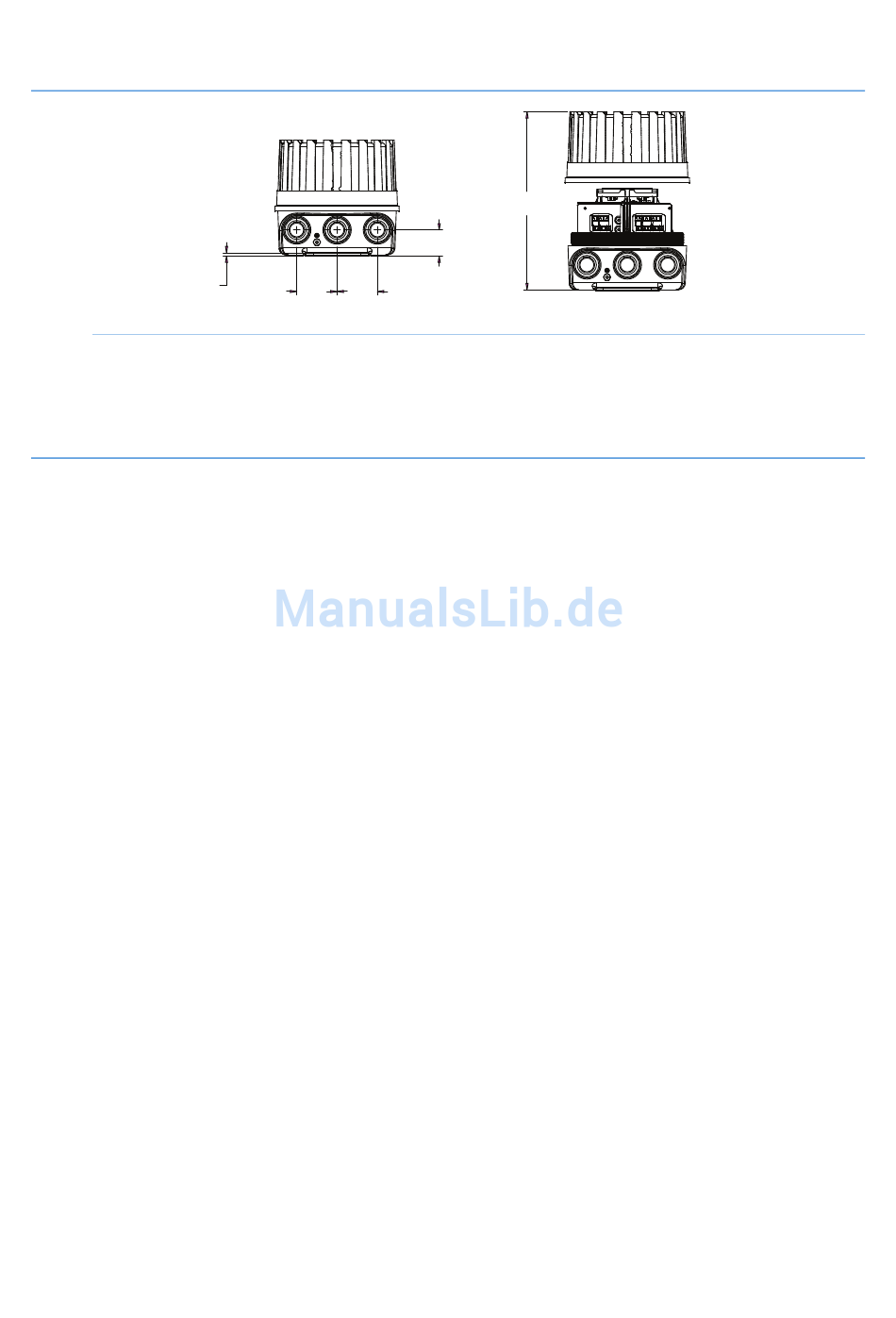

Abbildung 2-2
Auswerteelektronik Montageabmessungen (Ansicht von unten)
A
5 mm (0,19 in.)
B
60 mm (2,38 in.)
C
60 mm (2,38 in.)
D
39 mm (1,53 in.)
E
Mit Display: 266 mm (10,46 in.); Ohne Display: 292 mm (11,50 in.)
9739 MVD Auswerteelektronik an einem Rohr montieren
Vorbereitungsverfahren
• Verwenden Sie zwei 5/16 in. U-Schrauben für 2 in. Rohr und vier passende Muttern die für die
Prozessumgebung geeignet sind. Micro Motion liefert diese U-Schrauben und Muttern nicht
• Stellen Sie sicher, dass das Rohrstück mindestens 305 mm (12 in.) von einem festen Untergrund
herausragt und keinen grösseren Duchmesser als 50,8 mm (2 in.) hat.
Verfahren
Montieren Sie die Auswerteelektronik entsprechend Abb. 2-3 an ein Rohr.
Installationsanleitung
A
C
B
E
D
Montage
5
