Montage

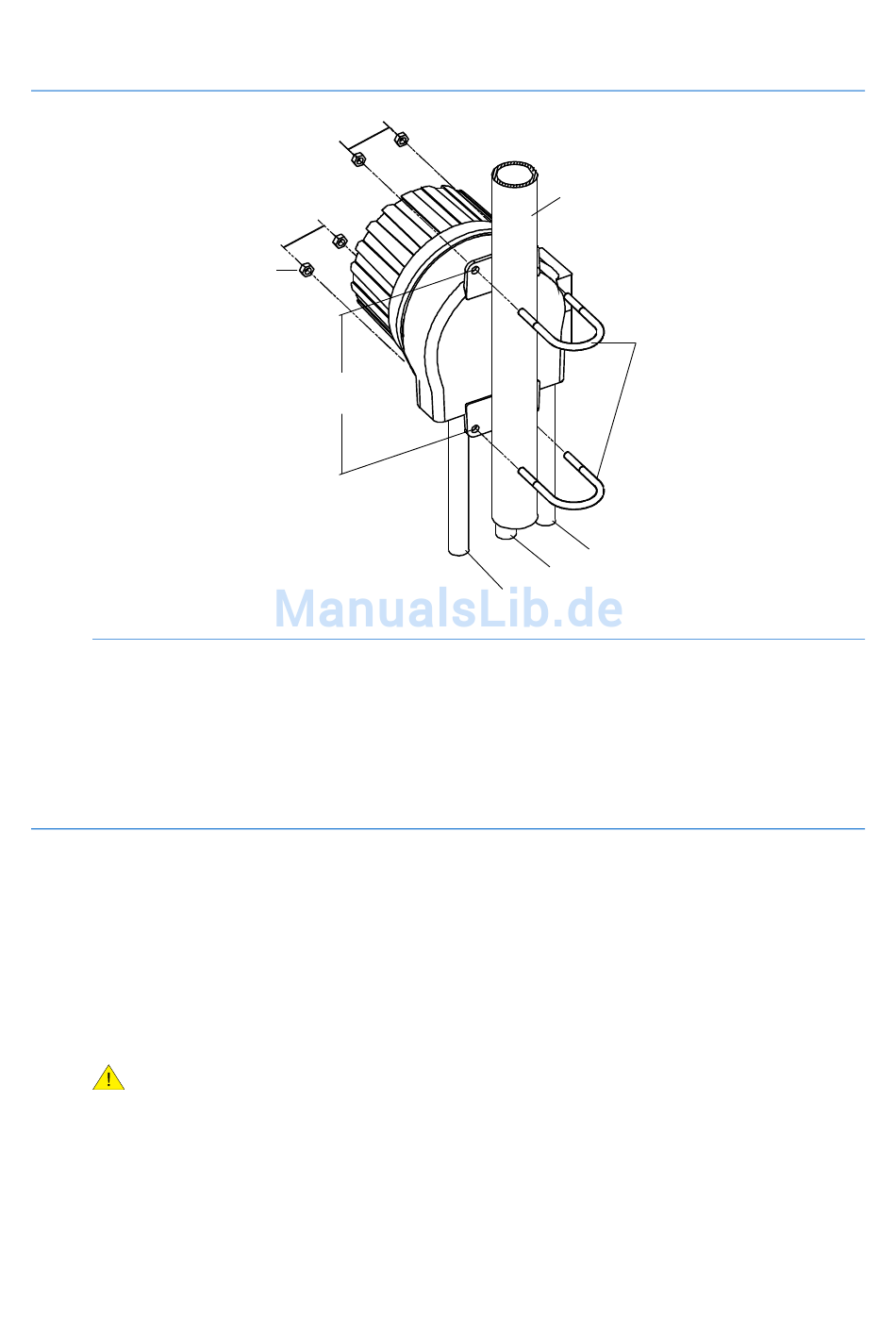

Abbildung 2-3
9739 MVD Auswerteelektronik an einem Rohr montieren
A
71 mm (2 13/16 in.) Abstand Montagebohrungen
B
Vier 8 mm (5/16 in.) Muttern, erforderlich zur Befestigung der 5/16 in. U-Schrauben
C
213 mm (8 3/8 in.)
D
50 mm / 2 in. Rohr
E
Zwei 5/16 in. 18 U-Schrauben erforderlich
F
Leitungseinführung Ausgangsverdrahtung
G
Leitungseinführung Spannungsversorgung
H
Leitungseinführung Sensorkabel
Bedieninterface auf dem Elektronikmodul drehen (optional)
Das Bedieninterface kann auf dem Elektronikmodul um 180° von der Originalposition gedreht werden.
Verfahren
1.
Spannungsversorgung zum Gerät abschalten.
2.
Auswerteelektronik Gehäusedeckel abschrauben und entfernen.
Ist die Auswerteelektronik im Ex-Bereich installiert, stellen Sie sicher, dass Sie die
Spannungsversorgung abgeschaltet haben bevor Sie den Gehäusedeckel entfernen.
Entfernen des Auswerteelektronik Gehäusedeckels in explosionsgefährdeter Atmosphäre,
während die Auswerteelektronik mit Spannung versorgt wird, kann zur Explosion führen.
3.
Entfernen Sie das Bedieninterface.
a.Lösen Sie die zwei Bedieninterface Schrauben.
6
A
A
B
C
D
E
H
G
F
Micro Motion Auswerteelektronik 9739 MVD
