Kapitel 2
Montage
In diesem Kapitel behandelte Themen:
♦ 9739 MVD Auswerteelektronik an einer Wand montieren
♦ 9739 MVD Auswerteelektronik an einem Rohr montieren
♦ Bedieninterface auf dem Elektronikmodul drehen (optional)
9739 MVD Auswerteelektronik an einer Wand montieren
Vorbereitungsverfahren
• Verwenden Sie vier M8 (oder 5/16 in.) Schrauben und Muttern die für die Prozessumgebung geeignet
sind. Micro Motion liefert keine Schrauben und Muttern (geeignete Schrauben und Muttern sind
optional erhältlich).
• Stellen Sie sicher, dass die Oberfläche glatt und fest ist, nicht vibriert oder sich übermässig bewegt.
Verfahren
Montieren Sie die Auswerteelektronik entsprechend Abb. 2-1 und 2-2.
Um Stress auf das Gehäuse zu minimieren befestigen Sie alle vier Montageschrauben an der gleichen
Konstruktion. Befestigen Sie die Schrauben nicht an speraten Trägern, Balken oder Wänden die sich
unabhängig voneinander bewegen können.

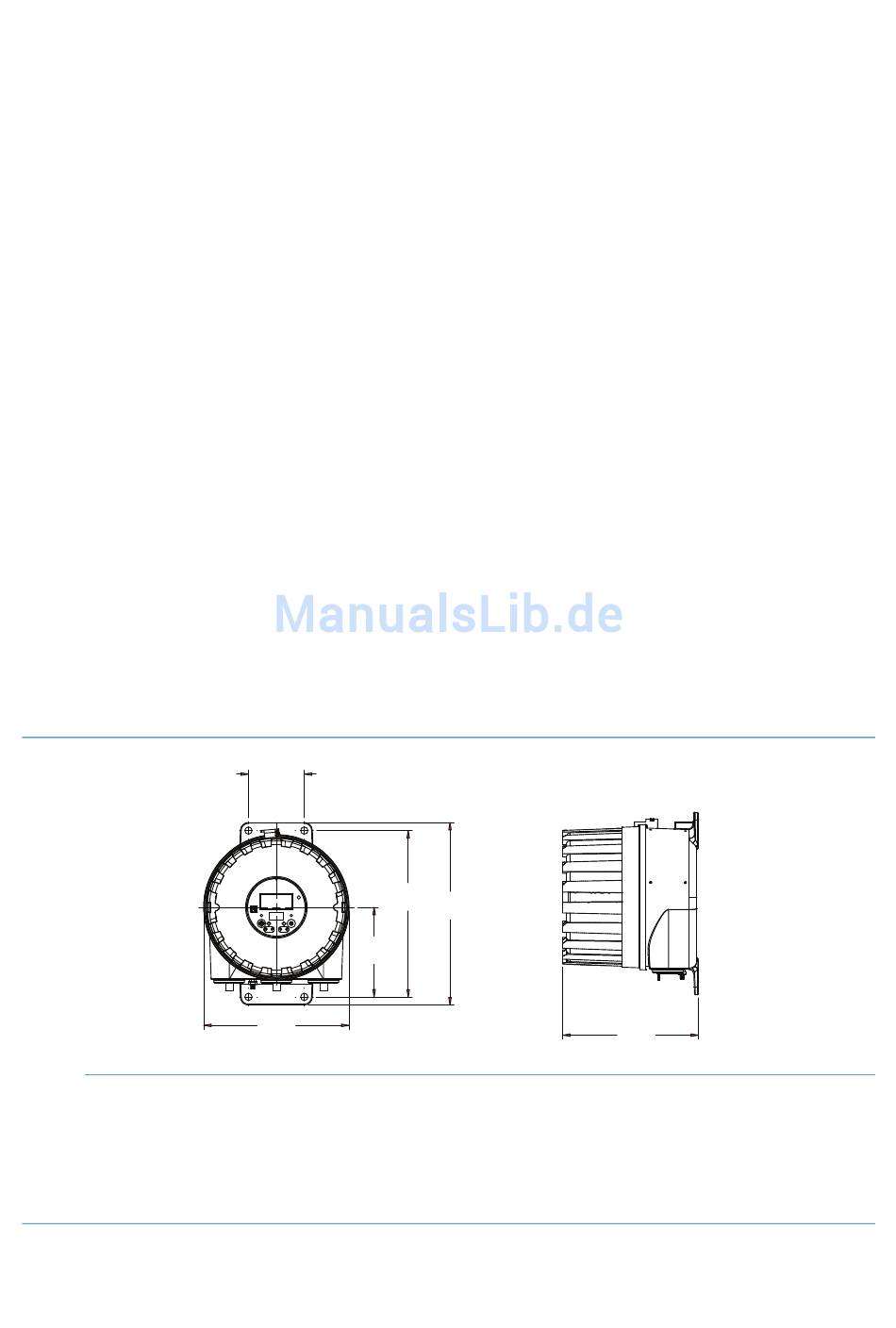

Abbildung 2-1
Auswerteelektronik Montageabmessungen (Front- und Seitenansicht)
A
71 mm (2,81 in.)
B
186 mm (7,31 in.)
C
115 mm (4,51 in.)
D
213 mm (8,39 in.)
E
233 mm (9,19 in.)
F
Mit Display: 173 mm (6,82 in.); Ohne Display: 185 mm (7,28 in.)
4
A
D
C
B
E
Micro Motion Auswerteelektronik 9739 MVD
F
