Verdrahtung der Spannungsversorgung und Erdung der Auswerteelektronik
Wichtig
Folgen Sie den Normen der Anlage wenn ein separates high-integrity eigensicheres Erdungsscheme
verwendet wird.
Haben nationale Normen oder Analgennormen keinen Einfluss, halten Sie folgende Richtlinien für die
Erdung ein:
• Kupferleitung mit 2,5 mm
• Halten Sie die Erdungsleitungen so kurz wie möglich, kleiner 1 Ω Impedanz.
• Sie können den innenliegende Erdungsanschluss der Spannungsversorgung oder den
aussenliegenden Erdungsanschluss verwenden, um die Auswerteelektronik zu erden. Schliessen Sie
die Erdungsleitung direkt von der Anschlussklemme an Erde an.
• Um einen Potentialausgleich zu erzielen und den ATEX Normen für Installationen im Ex-Bereich
zu entsprechen, schliessen Sie den aussenliegenden Erdungsanschluss an die entsprechenden
Erdungsanschlüssen im Ex-Bereich, mittels Potentialausgleichskabel an.
Verfahren
Informationen zur Erdung der Auswerteelektronik siehe Abb. 3-2 .

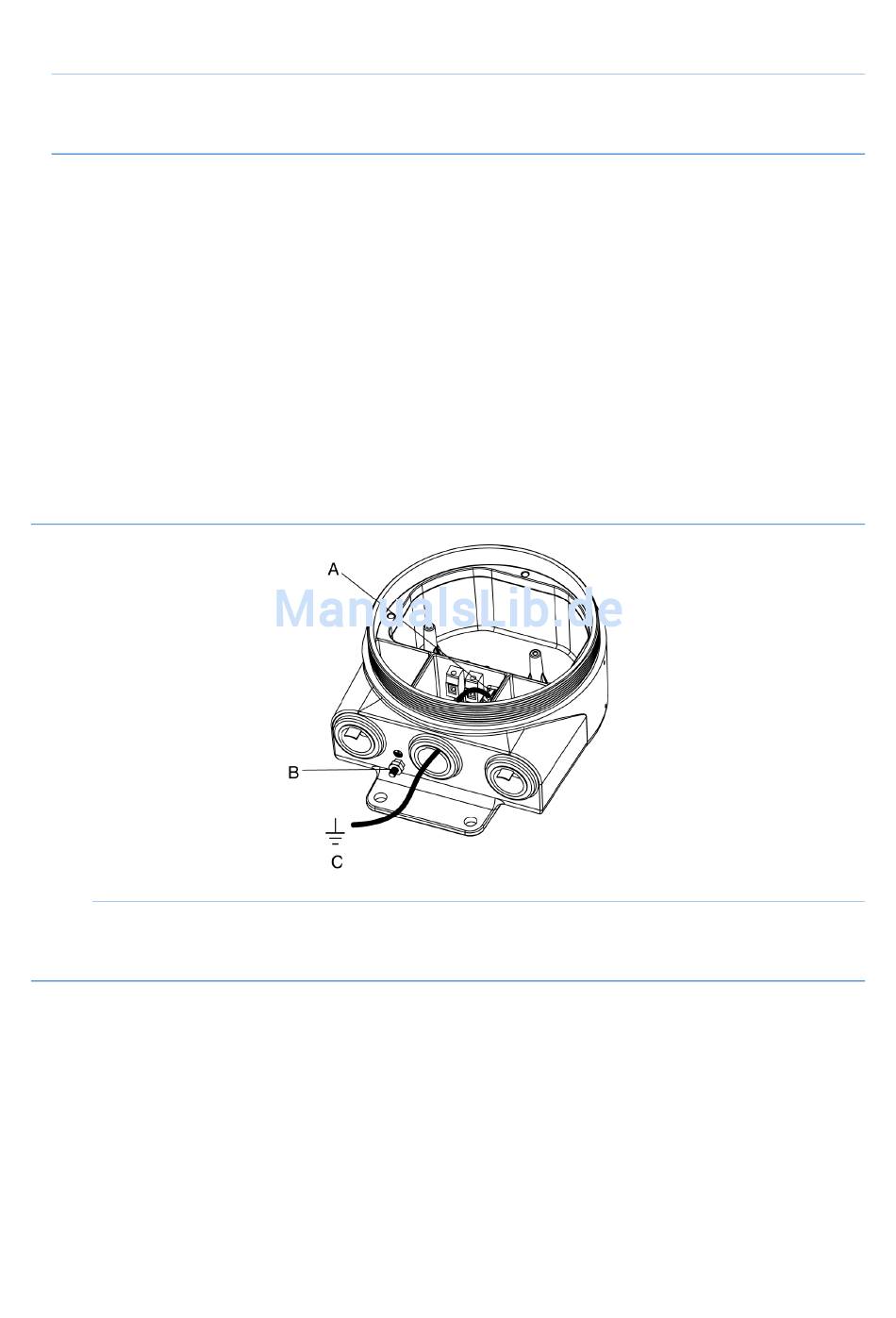

Abbildung 3-2
9739 MVD Auswerteelektronik erden
A
Erdanschlussklemme Spannungsversorgung
B
Aussenliegender Erdungsanschluss
C
Erde
10
2
(14 AWG) oder grösser verwenden.
Micro Motion Auswerteelektronik 9739 MVD
