e. Stopptaster
Als Stopptaster ist ein Öffnungskontakt zu verwenden. Bei Betätigung des
Tasters stoppt das Tor in jeder beliebigen Position.
43
42
Wird kein Stopptaster angeschlossen, so sind
die Klemmen 40/41 bzw. 42/43 zu brücken.
41
40
f. Funkempfänger zur Befehlsgabe
(interner Stecksockel)
Auf dem Antrieb befindet sich ein 11poliger Stecksockel. An diesem kann der Funkempfänger eingesteckt werden
(z.B. BT40SO230V oder RS433SO230V). Um eine größere Reichweite zu erzielen, ist eine externe Antenne einzusetzen.
Hinweis: die Funktion der Funkfernsteuerung ist gleich dem Impulstaster (siehe Punkt b)
g. Lichtschranken als Sicherheitseinrichtung
Die Steuerung verfügt über eine Versorgung für 24V-
Lichtschranken (LS). Der Kontakt muss bei versorgten und
positionierten Lichtschranken geschlossen sein.
Funktion: Ein Unterbrechen der Lichtschranke während der
Schließbewegung bewirkt ein Reversieren des Tores.
Während des Öffnens ist der LS ohne Funktion.
In der Offenstellung bewirkt eine LS Meldung ein Erneuern der
Pausezeit.
WICHTIG:
Um beim Einsatz von zwei Lichtschrankenpaaren eine
gegenseitige Beeinträchtigung auszuschließen, dürfen die
beiden Lichtschrankensender bzw. Empfänger nicht auf
derselben Seite montiert werden !
Ausnahme: Die SYNC Funktion der LS 26 erlaubt
die Montage beider Lichtschrankensender bzw. Empfänger
auf
derselben
Seite.
der LS 26 setzt keine Wechselspannungsversorgung voraus,
sondern
wird
durch
Infrarotfrequenzen realisiert.
Detailierte Informationen finden Sie in der entsprechenden
Lichtschrankenanleitung.
g1. Lichtschranke Tousek LS25
als Sicherheitseinrichtung
Hinweis: Die SYNC-Funktion der LS25 ist nur bei einer
Wechselspannungsversorgung möglich und deshalb mit
der DYNAMIC Steuerung nicht einsetzbar. Die SYNC-Funktion
wird durch das Entfernen der Drahtbrücken J1 in Sendern
und Empfängern deaktiviert (siehe auch Anleitung LS25).
WICHTIG
Die
SYNC
Funktion
Einstellung
verschiedener
49001010_DYNAMIC / 13. 08. 2009

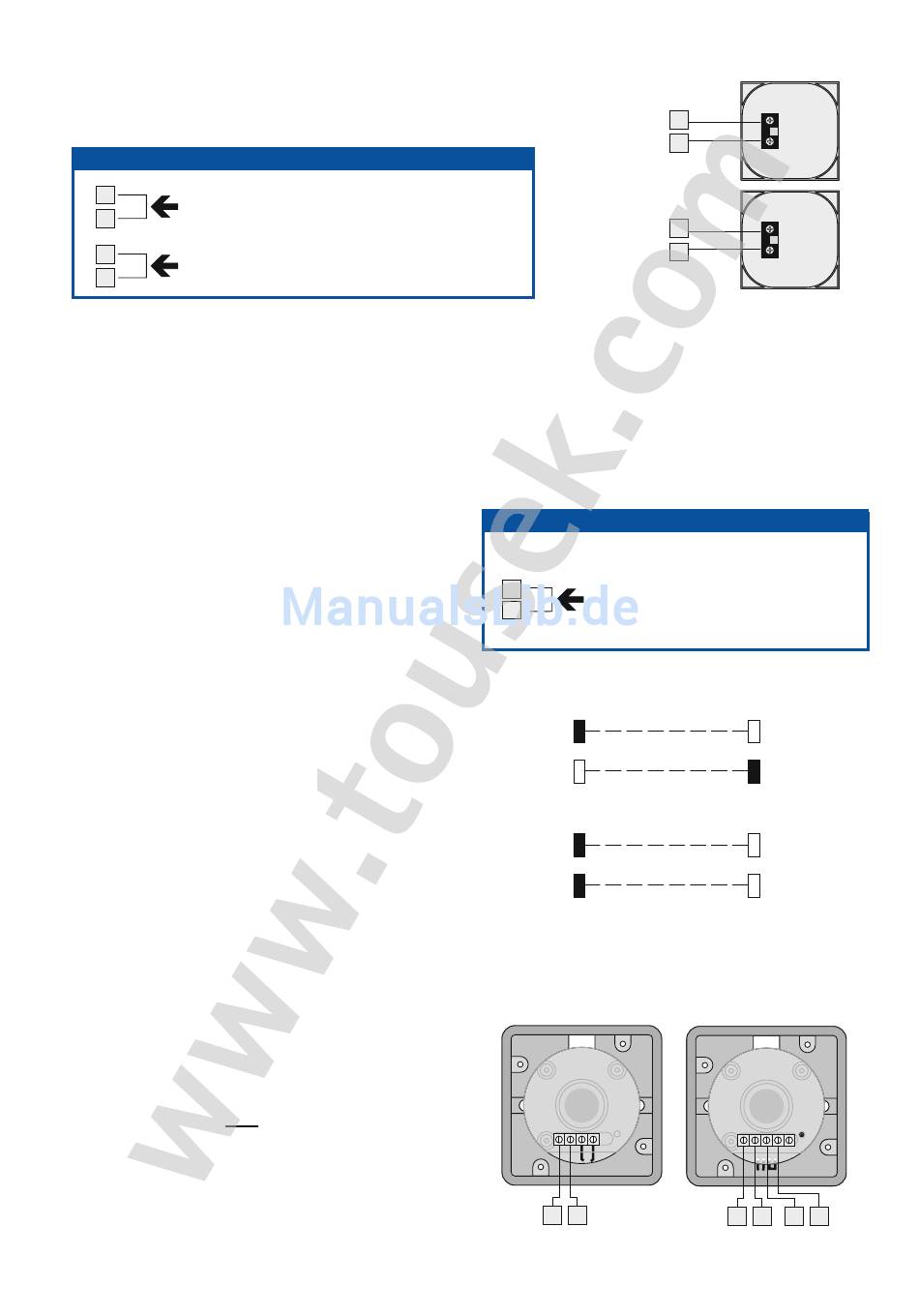

Wird keine LS angeschlossen, so sind
55
die Klemmen 55 und 56 zu brücken.
56
Standard:
Sender 1
Empfänger 2
mit SYNC-Funktion:
Sender 1
Sender 2
LS25 Sender
12/24V
-
+
~
~
1 2 3 4
J1
22
21
–
+
9
Stopptaster (KDT-1)
43
42
41
40
Stopptaster (KDT-1)
WICHTIG
Empfänger 1
Sender 2
Empfänger 1
Empfänger 2
LS25 Empfänger
12/24V
-
+
~
~
1 2 3 4 5
J1
J2
22
21
55
–
+
56
