Betriebslogik
Zustand des Wählschalters an den Klemmen 27 und 28 und Jumper J21 und J22 entscheidet über die angewählte Betriebslogik.
Wählschalter OFFEN und Jumper J21=ON, J22=ON bedeutet = Logik IMPULS
Impulstaster:
In der Stellung ZU bewirkt ein Impuls das Öffnen des Tores.
Während des Öffnens bewirkt ein Impuls das Stoppen des Tores.
Nächster Impuls: Tor öffnet weiter.
In der Stellung OFFEN bewirkt ein Impuls das Schließen des Tores.
Während des Schließens bewirkt ein Impuls ein Stoppen der Torbewegung.
Nächster Impuls: Tor öffnet.
Auf-Taster:
In der Stellung ZU bewirkt ein Impuls das Öffnen des Tores.
Während des Öffnens werden keine Impulse angenommen.
In der Stellung OFFEN keine Funktion.
Während des Schließens bewirkt ein Impuls ein Reversieren der Torbewegung.
Zu-Taster:
In der ZU-Stellung und während des Öffnens und Schließens keine Funktion.
In der Stellung Tor OFFEN bewirkt ein Impuls das Schließen des Tores.
Wählschalter GESCHLOSSEN und Jumper J21=OFF, J22=OFF bedeutet = Logik AUTOMATIK
Impulstaster bzw. Auf-Taster:
1. Impuls öffnet das Tor. Während des Öffnens werden keine Impulse angenommen.
Nach Ablauf der Pausezeit schließt das Tor automatisch.
Ein Impuls während der Pausezeit bewirkt einen Neustart der Pausezeit.
Ein Impuls während des Schließens bewirkt ein Reversieren der Torbewegung.
Zu-Taster:
In der ZU-Stellung und während des Öffnens und Schließens keine Funktion.
In der Stellung Tor OFFEN bewirkt ein Impuls das Schließen des Tores.

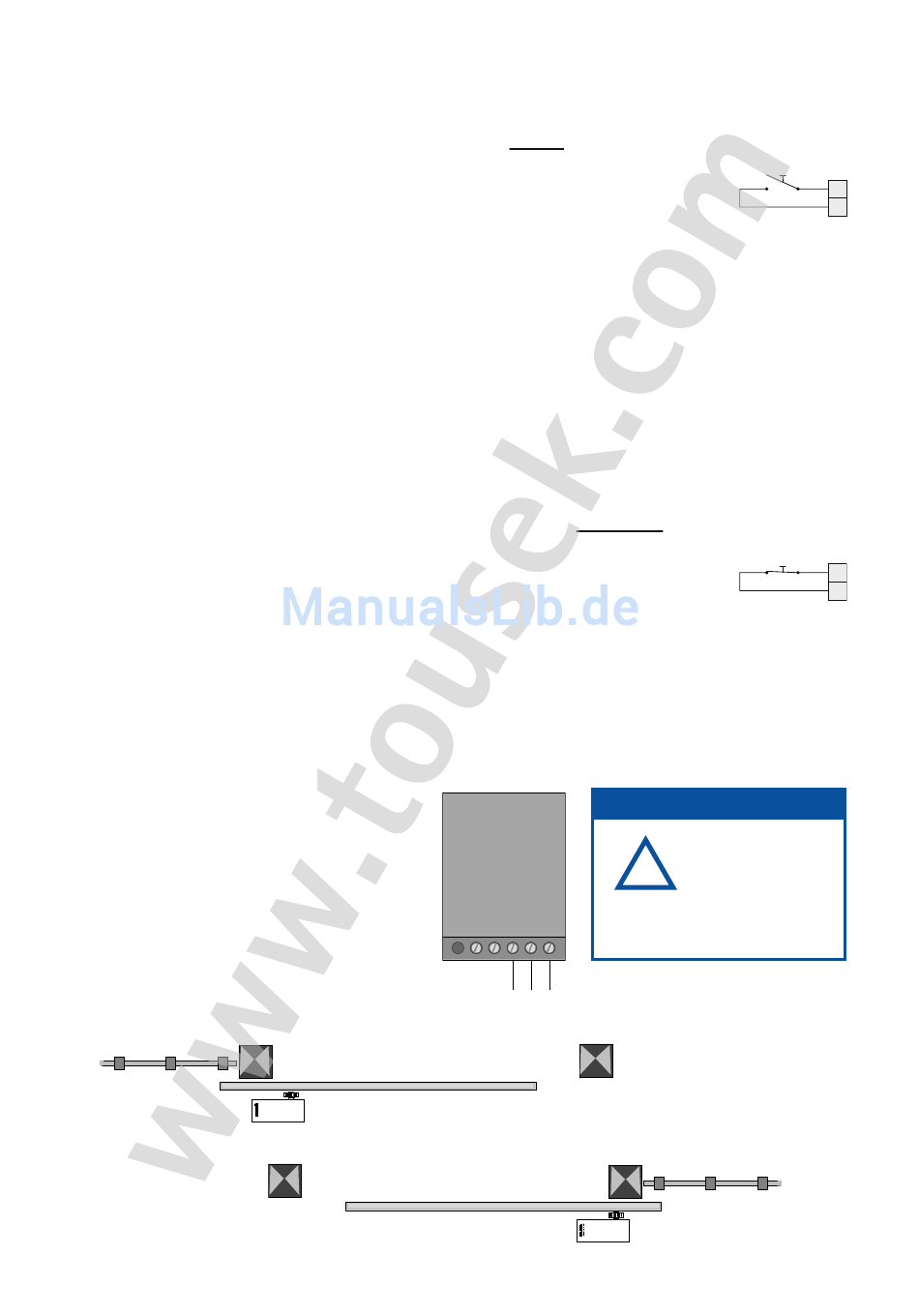

5. Einstellung der Drehrichtung
Standardmäßig ist der Antrieb für Linkseinbau (Abb. 1)
vorbereitet. Bei Rechtseinbau (Abb. 2) sind zwei Phasen
des Motors auszutauschen (z.B. U & V)
Kontrolle der Motordrehrichtung:
a) Tor in die Mitte stellen, Antrieb einkuppeln.
Versorgungsspannung einschalten.
b) "AUF Taste"-Befehl geben -
das Tor muss sich ÖFFNEN.
Strom abschalten, bevor das Tor in die Endlage fährt !
Frequenz-
umformer
Linkseinbau Abb. 1
Rechtseinbau Abb. 2
12
49001010_DYNAMIC / 13. 08. 2009
WARNUNG
!
gebauten Kondensatoren des
W V U
S p a n n u n g s z w i s c h e n k r e i s e s
entladen können !
Einstellung
Impulsbetrieb
27
28
Einstellung
Automatikbetrieb
27
28
Nach dem Abschalten
muss stets 5 Min.
gewartet
werden,
damit sich die ein-
