6. Einstellung der internen Endschalter
Die Einstellung der Endschalter erfolgt mittels der im Endschalterkasten befindlichen Einstellschraube.
Um eine der vier Nocken, die die Endschalter betätigen, einzustellen muß die Einstellschraube in eines der beiden Löcher
der betreffenden Nocke eingesetzt werden und nun entweder um die eigene Achse (zur Feineinstellung) bzw. um die Achse

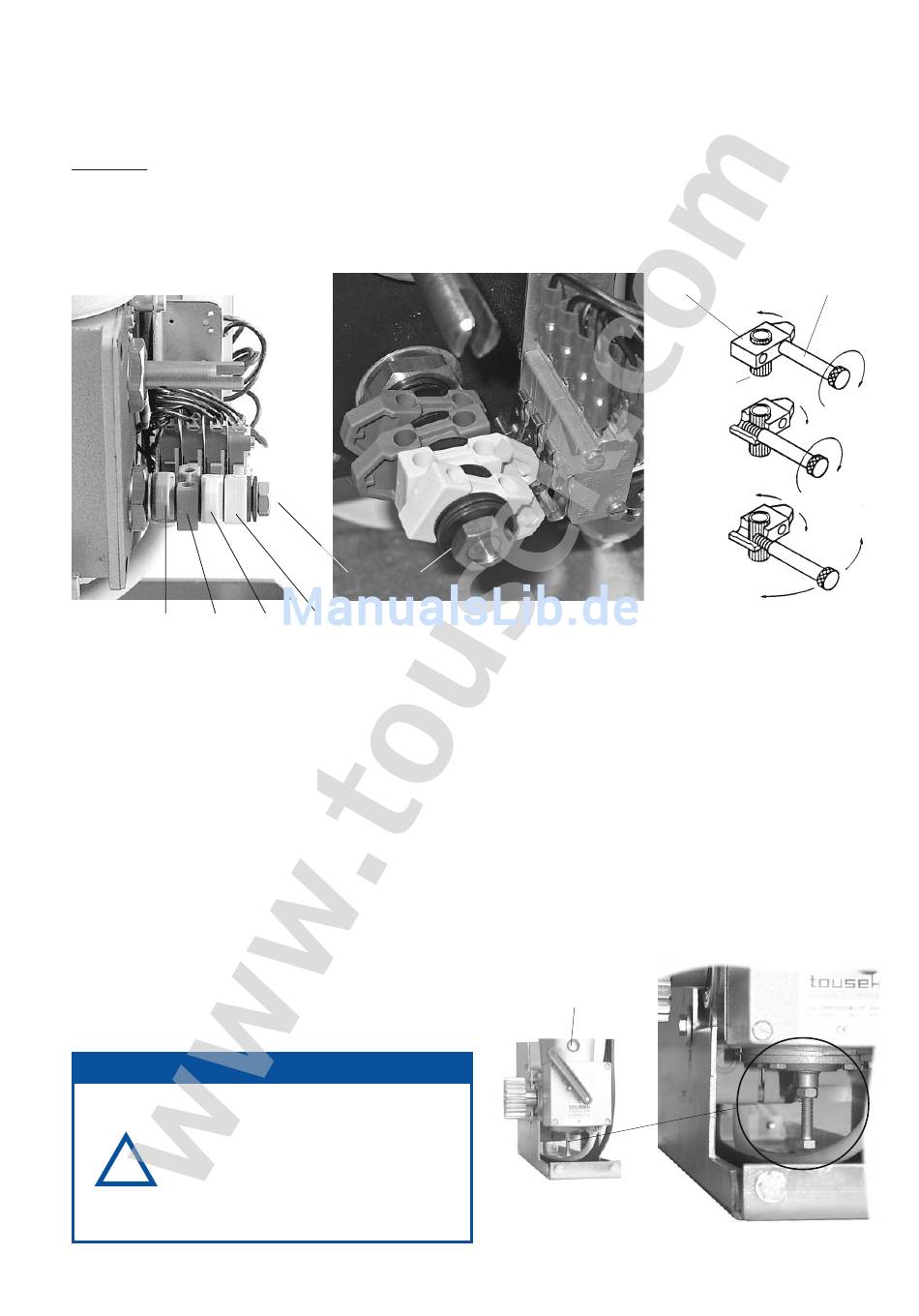

der Nockenwelle (zur Grobeinstellung) gedreht werden (siehe Abbildung unten).
Anmerkung:
Vor Einstellung der Endschalter die Kontermutter (gegebenenfalls) lösen oder festziehen, um einen ausreichend festen Sitz
der Nockenräder während der Einstellung zu erreichen. Nach Ende der Einstellungen auf einwandfreie Befestigung der
Kontermutter achten, damit sich die Nockenräder während des Betriebes nicht lösen.
Endschalter:
Tor
Beginn
AUF Langsam- ZU Langsam-
lauf AUF
7. Einstellen der Rutschkupplung
Die Begrenzung des Drehmoments erfolgt durch Einstellung der zwischen Elektromotor und Getriebe angeordneten
Rutschkupplung.
Einstellung:
1. Die Kontermutter M8 am Ende der Welle lösen.
2. Die Welle mit einem Stellschlüssel festhalten.
3. Die Einstellschraube nach innen (= im Uhrzeigersinn)
soweit drehen, bis das erforderliche Drehmoment
erreicht ist.
4. Die Kontermutter wieder fixieren.
WARNUNG
• Während der Einstellarbeiten unbedingt
Strom abschalten !
• Bei der Einstellung sind die Sicherheits-
!
bestimmungen für die Betätigung von Toren
stets zu beachten.
• Achtung : die Kraft ist gemäß den geltenden
Sicherheitsbestimmungen einzustellen.
Kontermutter
Tor
Beginn
lauf ZU
49001010_DYNAMIC / 13. 08. 2009
Kontrollfenster für
Rutschkupplungsbelag
Schraube zum Einstellen
der Rutschkupplung
13
Nocke
Einstellschraube
Nockenwelle
Fein
einstellung
Grob-
einstellung
