Allgemeine Hinweise
Vor dem Einbau des Antriebes Dynamic 2000 empfehlen wir
folgende Punkte zu kontrollieren :
1) Überprüfen der Torstruktur;
Bei Konstruktionen mit Bodenlaufschienen die unteren
Laufräder sowie die oberen Führungsrollen kontrollieren, ob
keine unzulässigen Reibungen vorliegen.
Bei freitragenden Toren prüfen ob in den Endlagen ohne
übermäßigen Kraftaufwand weggefahren werden kann.

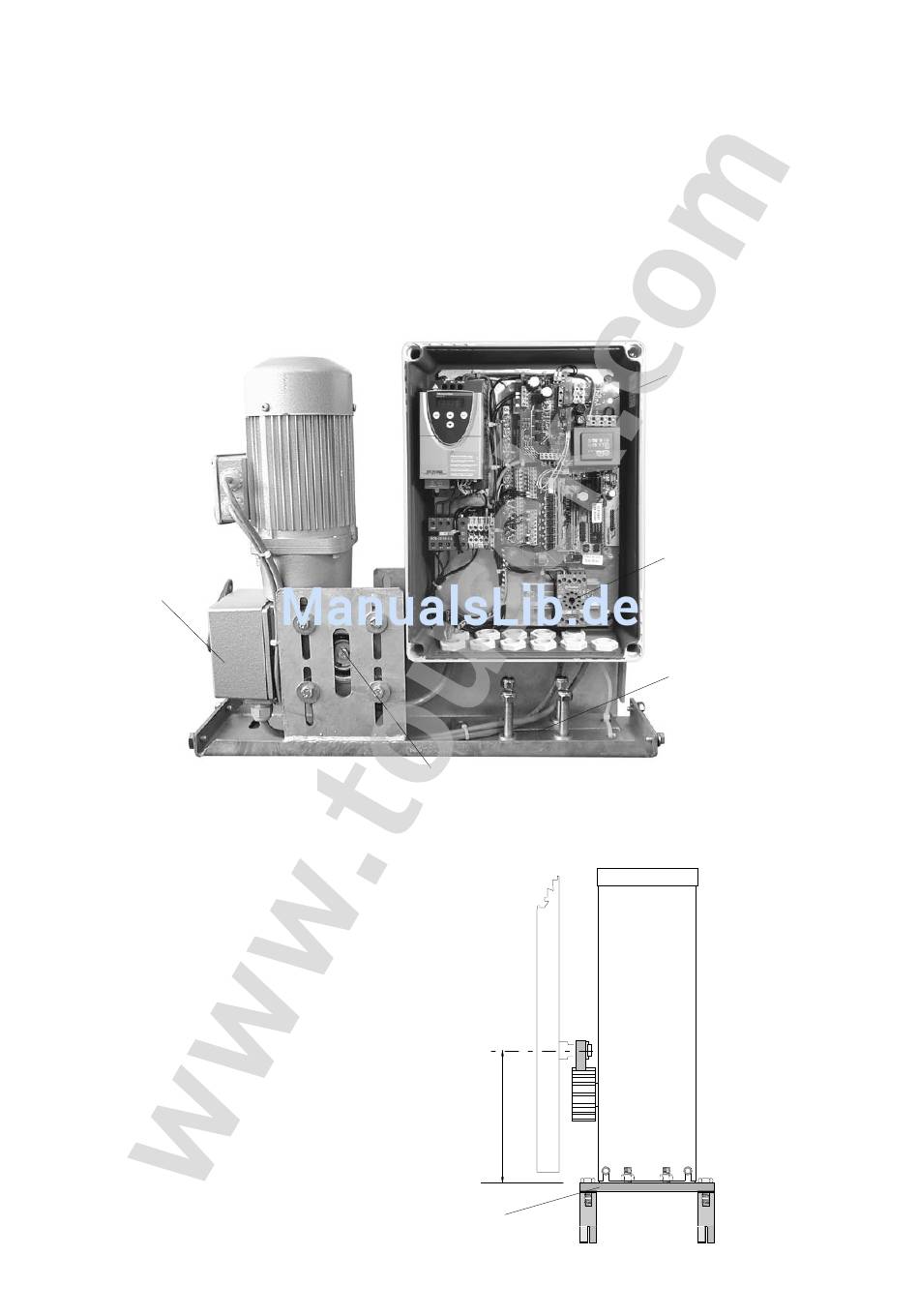

Technischer Aufbau Dynamic 2000
Notentriegelung und
Endschaltereinheit
1) Montieren des Motors
Den Motor auf die beiden versetzten Grundplatten stellen und
verschrauben, oder auf ein Betonfundament dübeln.
Besonders wichtig ist, dass der Antrieb parallel zum
Tor montiert wird.
2) Seitliche Torflügelbewegungen während des Öffnungs-
oder Schließvorganges sind unzuläßig.
3) Überprüfen, ob die Torbewegung über den gesamten Weg
ohne übermäßige Reibung oder Unregelmäßigkeiten erfolgt.
4) Überprüfen, ob Endanschläge vorhanden sind, um zu
vermeiden, daß das Tor aus der Führung fährt.
Antriebswelle mit Zahnrad Z20M4
210mm
Grundplatte
4
49001010_DYNAMIC / 13. 08. 2009
Steuerung
Stecksockel für
Funkempfänger
Öffnung für
Kabeleinführung
