2.
IDE-Anschlüsse (40-1 pol. PRI_IDE)
Die integrierten IDE-Anschlüsse nehmen Ultra DMA (133/100/66/33)-Signalkabel
auf. Jedes Ultra DMA 133/100/66/33-Signalkabel hat drei Anschlüsse: blau,
schwarz, und grau. Verbinden Sie den blauen Anschluss mit dem IDE-Anschluss
des Motherboards, und wählen Sie aus den folgenden Modi, um das Gerät zu
konfi gurieren.
Ein Laufwerk
Zwei Laufwerke
•
Der Pol 20 entfällt am IDE-Anschluss, damit er zum abgedeckten Loch
auf dem Ultra DMA-Kabelanschluss passt. Dies verhindert eine falsche
Einsteckrichtung beim Anschließen des IDE-Kabels.
•
Verwenden Sie für Ultra DMA 133/100/66 IDE-Geräte ein 80-adriges IDE-
Kabel.
Falls einer der Gerätejumper auf "Cable-select" eingestellt ist, müssen die
anderen Gerätejumper ebenfalls so eingestellt werden.
M2N-X

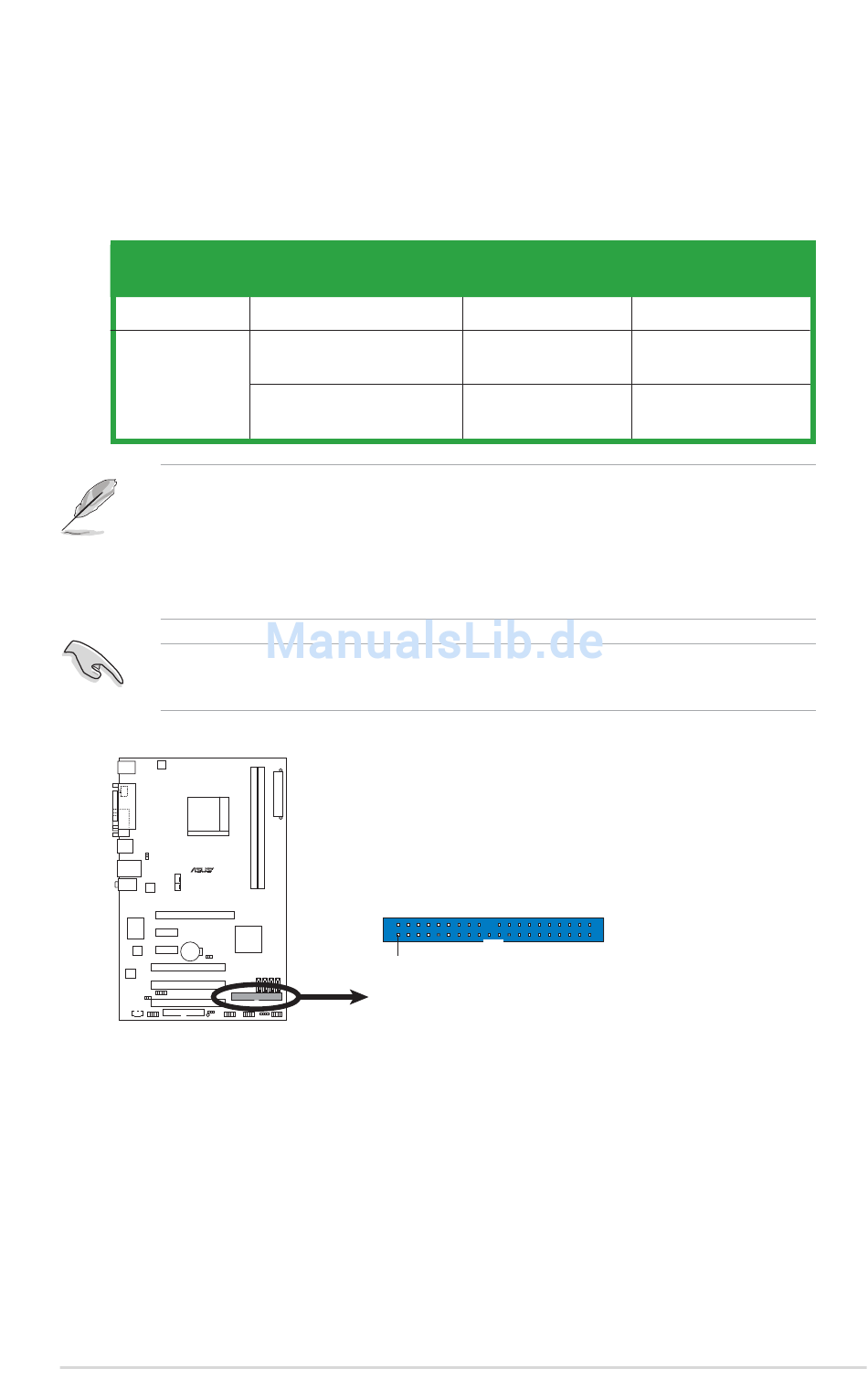

M2N-X IDE-Anschluss
ASUS M2N-X
Laufwerksjumper
Cable-Select oder Master
Cable-Select
Master
Slave
PRI_IDE
PIN1
HINWEIS: Richten Sie die rote
(Zickzack-)Markierung auf dem IDE-
Flachbandkabel auf PIN 1 aus.
Laufwerks-
Kabelanschluss
modus
-
Schwarz
Master
Schwarz
Slave
Grau
Master
Black or gray
Slave
1-23
