Audio 2, 4, oder 6-Kanalkonfi guration
Anschluss
Hellblau
Hellgrün
Rosa
7.
USB 2.0-Anschlüsse 3 und 4. Die zwei 4-pol. Universal Serial Bus (USB)-
Anschlüsse nehmen USB 2.0-Geräte auf.
8.
USB 2.0-Anschlüsse 1 und 2. Die zwei 4-pol. Universal Serial Bus (USB)-
Anschlüsse nehmen USB 2.0-Geräte auf.
9.
COM-Anschluss. Dieser Anschluss ist für Zeigegeräte und andere Geräte,
die den seriellen Spezifi kationen entsprechen.
10. Koaxialer S/PDIF-Ausgang (gelb). Dieser Anschluss verbindet über ein
koaxiales S/PDIF-Kabel mit einem externen Audioausgabegerät.
11. PS/2-Tastaturanschluss (lila). Dieser Anschluss ist für eine PS/2-Tastatur
vorgesehen.

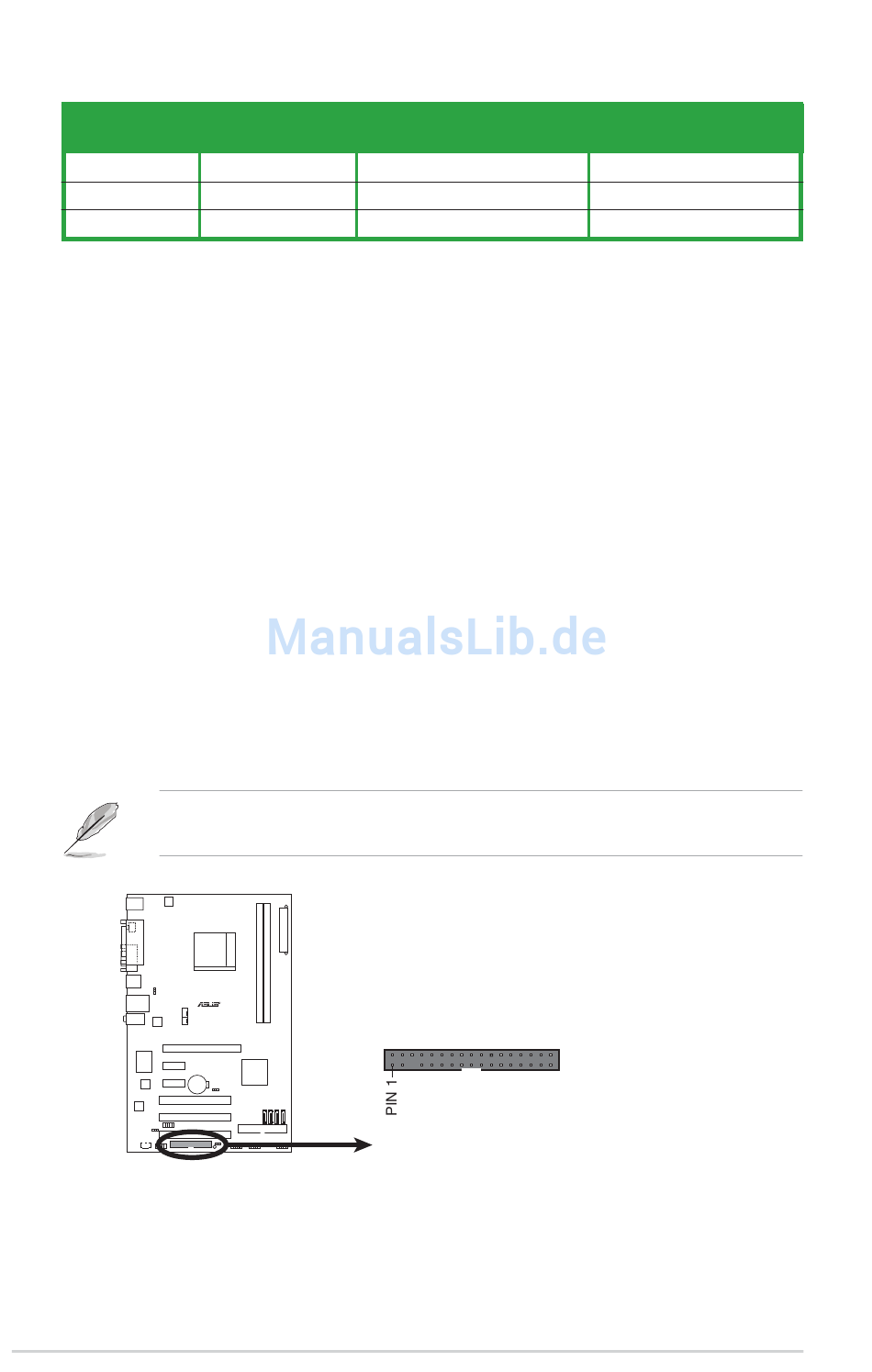

1.10.2 Interne Anschlüsse
1.
Diskettenlaufwerksanschluss (34-1 pol. FLOPPY)
Dieser Anschluss nimmt das beigelegte Diskettenlaufwerk (FDD)-Signalkabel
auf. Verbinden Sie ein Ende des Kabels mit diesem Anschluss und
dann das andere Ende mit dem Signalanschluss an der Rückseite des
Diskettenlaufwerks.
Der Pol 5 entfällt am Anschluss, um eine falsche Kabelverbindung bei
Verwendung eines FDD-Kabels, das einen bedeckten Pol 5 hat, zu vermeiden.
M2N-X Diskettenlaufwerksanschluss
1-22
Kopfhörer
2-Kanal
Line In
Line Out
Mic In
M2N-X
4-Kanal
Surround-Ausgang
Front-Lautsprecher
Mic
FLOPPY
HINWEIS: Richten Sie die rote Markierung
des Flachbandkabels auf PIN 1 aus.
6-Kanal
Surround-Ausgang
Front-Lautsprecher
Mitte/Bass
Kapitel 1: Produkteinführung
