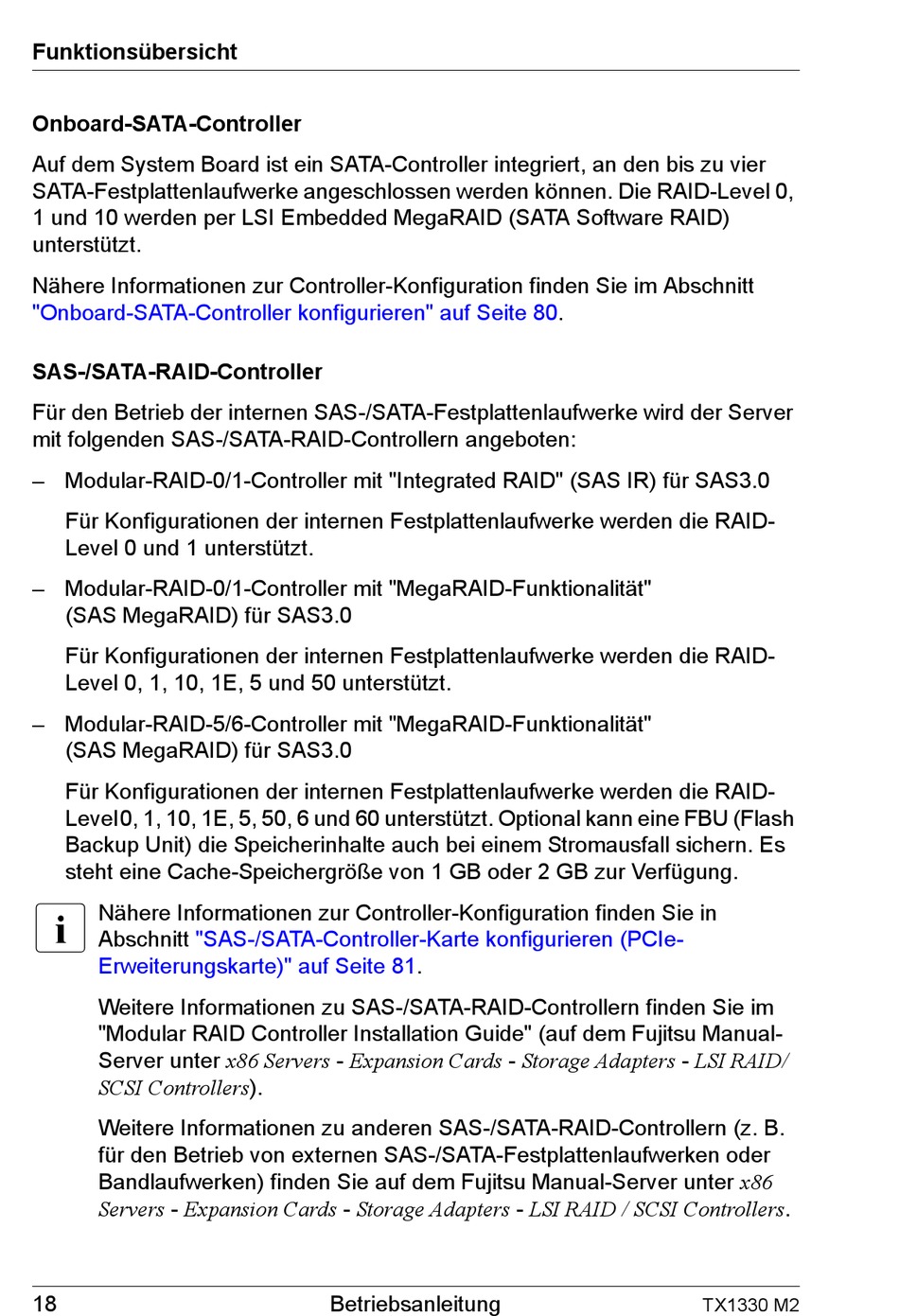

Fujitsu PRIMERGY TX1330 M2 Betriebsanleitung Seite 18

Funktionsübersicht
Onboard-SATA-Controller
Auf dem System Board ist ein SATA-Controller integriert, an den bis zu vier
SATA-Festplattenlaufwerke angeschlossen werden können. Die RAID-Level 0,
1 und 10 werden per LSI Embedded MegaRAID (SATA Software RAID)
unterstützt.
Nähere Informationen zur Controller-Konfiguration finden Sie im Abschnitt
"Onboard-SATA-Controller konfigurieren" auf Seite
SAS-/SATA-RAID-Controller
Für den Betrieb der internen SAS-/SATA-Festplattenlaufwerke wird der Server
mit folgenden SAS-/SATA-RAID-Controllern angeboten:
– Modular-RAID-0/1-Controller mit "Integrated RAID" (SAS IR) für SAS3.0
Für Konfigurationen der internen Festplattenlaufwerke werden die RAID-
Level 0 und 1 unterstützt.
– Modular-RAID-0/1-Controller mit "MegaRAID-Funktionalität"
(SAS MegaRAID) für SAS3.0
Für Konfigurationen der internen Festplattenlaufwerke werden die RAID-
Level 0, 1, 10, 1E, 5 und 50 unterstützt.
– Modular-RAID-5/6-Controller mit "MegaRAID-Funktionalität"
(SAS MegaRAID) für SAS3.0
Für Konfigurationen der internen Festplattenlaufwerke werden die RAID-
Level0, 1, 10, 1E, 5, 50, 6 und 60 unterstützt. Optional kann eine FBU (Flash
Backup Unit) die Speicherinhalte auch bei einem Stromausfall sichern. Es
steht eine Cache-Speichergröße von 1 GB oder 2 GB zur Verfügung.
I
Nähere Informationen zur Controller-Konfiguration finden Sie in
Abschnitt "SAS-/SATA-Controller-Karte konfigurieren (PCIe-
Erweiterungskarte)" auf Seite
Weitere Informationen zu SAS-/SATA-RAID-Controllern finden Sie im
"Modular RAID Controller Installation Guide" (auf dem Fujitsu Manual-
Server unter x86 Servers - Expansion Cards - Storage Adapters - LSI RAID/
SCSI Controllers).
Weitere Informationen zu anderen SAS-/SATA-RAID-Controllern (z. B.
für den Betrieb von externen SAS-/SATA-Festplattenlaufwerken oder
Bandlaufwerken) finden Sie auf dem Fujitsu Manual-Server unter x86
Servers - Expansion Cards - Storage Adapters - LSI RAID / SCSI Controllers.
