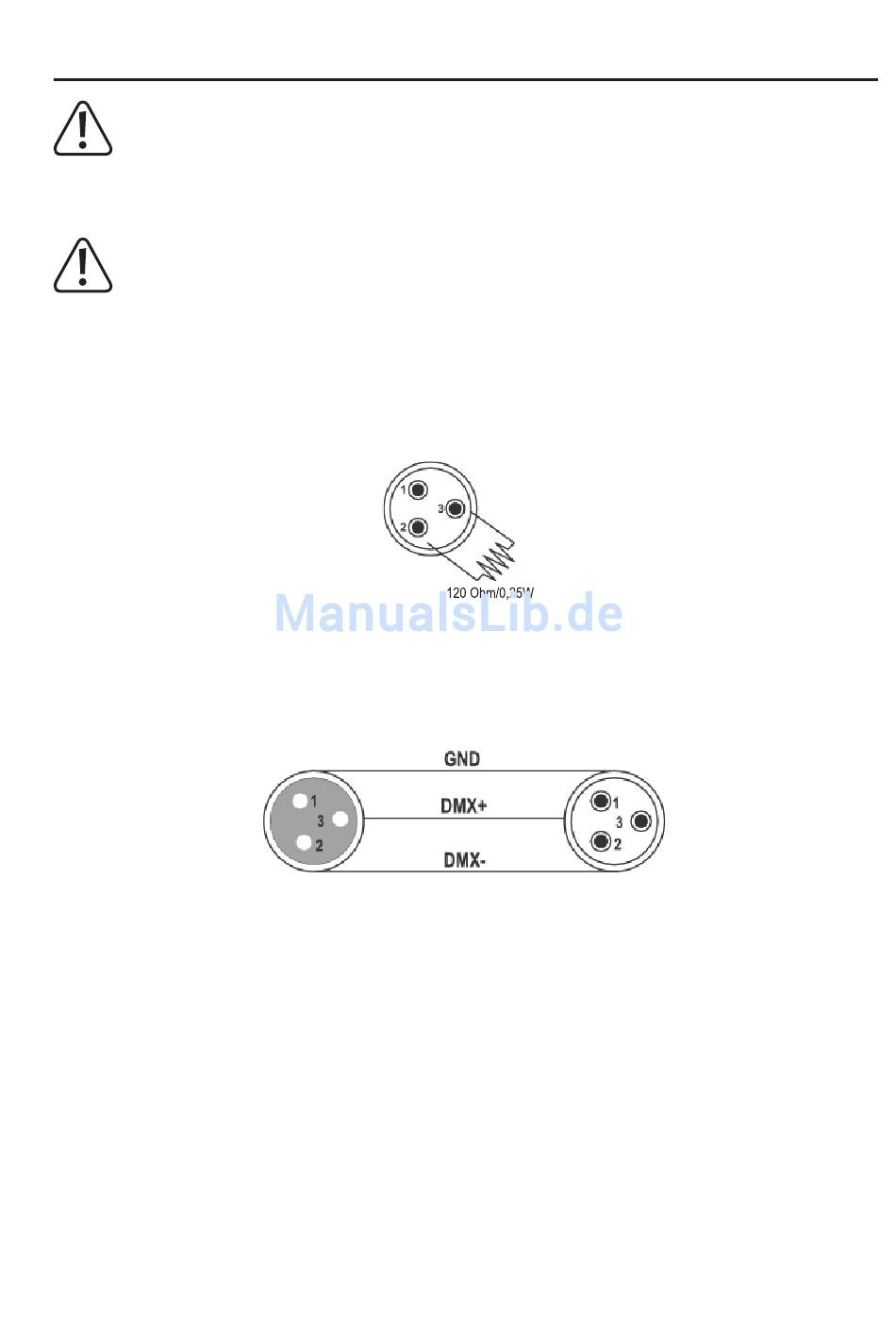

8. DMX-Anschluss
Bei der Verwendung von XLR-Mikrofonkabeln kann es zu Störungen bei der DMX-Signalübertra-
gung kommen. Bitte verwenden Sie in diesem Fall spezielle DMX-Hochfrequenzleitungen.
a) Anschluss eines DMX-Controllers
Das Gerät ist ausschließlich zum Anschluss an DMX-Controller mit DMX-512-Protokoll vorgesehen.
• Verbinden Sie den DMX-Eingang DMX IN mit dem Ausgang des DMX-Controllers.
• Verwenden Sie hierzu eine geschirmte XLR-Leitung. Der Controller muss über 2 freie Steuerkanäle verfügen.
• Verbinden Sie den DMX-Ausgang DMX OUT mit dem DMX-Eingang des nachfolgenden Gerätes. Sollte der Lichtef-
fekt das letzte oder einzige Gerät in der DMX-Kette sein, so stecken Sie hier einen Stecker mit einem 120 Ohm/0,25 W-
Abschlusswiderstand (zwischen Pin2 und Pin3) ein.
Pinbelegung des DMX-Anschlusses: Pin1 = Masse / Pin2 = (-) / Pin3 = (+).
Verbinden Sie niemals die Masseleitung GND mit der Gehäusemasse des Lichteffekts, da es ansonsten zu Störun-
gen in der Signalübertragung, verursacht durch Masseschleifen, kommen kann.
8
