Betriebsanleitung
Diese Funktion wird benötigt, um ein IFSYS-
Zuführsystem nur über den FC1000 ohne
separate Steuerung zu betreiben.
6.3.2.1 Veränderbare Parameter / Parâmetros alteráveis
Bezeichnung:
Startverzögerung
Automatikeingang
Stopverzögerung
Automatikeingang
Hilfsspannung 15V DC
Relaisfunktion
6.3.3 F3 – Messwerte / Valores de medição

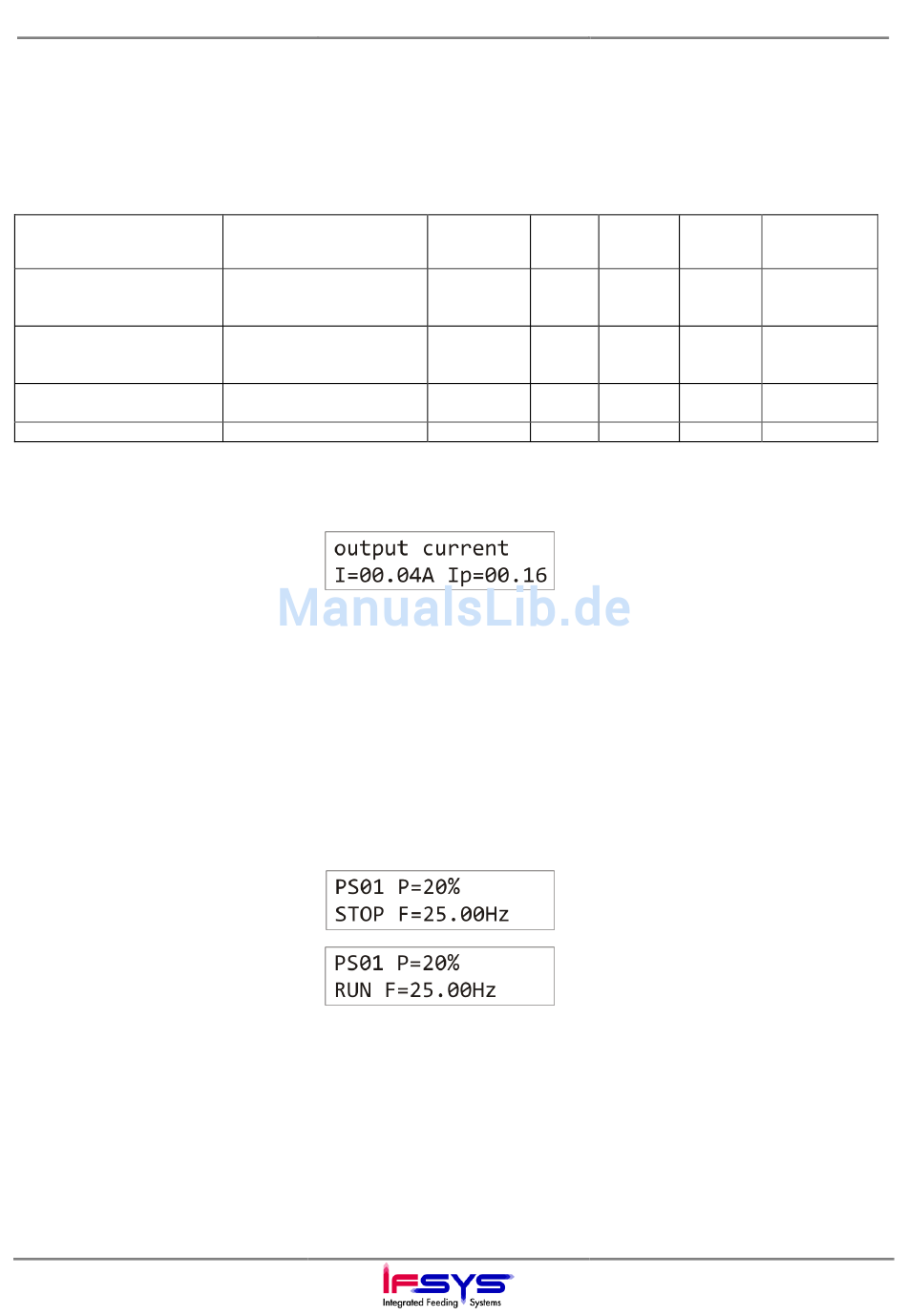

Über die Taste "F3" kann die
Anzeige des Magnetstromes
aufgerufen werden.
Der Wert Im=xx.xxA ist der werksseitig
voreingestellte Maximalwert des
Magnetstromes
Der Wert Ip=xx.xxA ist der Spitzenstromwert
(Ipeak) während der Mittelung von 250
Messungen.
6.3.4 F4 – RUN /STOP / RUN/STOP
Mit der Taste F4 kann der
Magnetausgang aktiviert
werden. Die Anzeige wechselt
von „STOP" auf „RUN"
Wenn sich der FC1000 im "RUN" befindet,
blinkt die LED "MAGNET", um optisch auf die
Magnetansteuerung hinzuweisen. Die
Blinkfrequenz ist fix und hat nichts mit der
Ausgangsfrequenz des Magnetes zu tun.
Sollte der Automatikeingang angesteuert
werden, startet der FC1000 ebenfalls nur
dann, wenn es sich nicht in der Anzeige "F1-
Systeminfo" oder "F2-Setup" befindet.
V2.11
Feeder Controller FC 1000
Descrição:
Retardamento de
arranque da entrada
automática
Retardamento de
paragem da entrada
automática
Tensão auxiliar 15V DC
Função do relé
Esta função é necessária para operar um
sistema de alimentação IFSYS apenas
através do FC1000, sem comando separado
Symbol: Einheit:
Símbolo: Unidade:
START- S
DEL
STOP-DEL S
X4-
POWER:
X5-REL
Através da tecla "F3" pode
consultar a indicação da
corrente do íman.
O valor Im=xx.xxA é o valor máximo
predefinido de fábrica para a corrente do íman
O valor Ip=xx.xxA é o valor do pico de
corrente (Ipeak) ocorrido durante a
determinação da média das 250 medições.
Com a tecla F4 é possível
activar a saída do íman. A
indicação muda de "STOP"
para "RUN"
Quando o FC1000 se encontra em "RUN", o
LED "MAGNET" pisca para dar uma indicação
óptica do accionamento do íman. A
frequência da intermitência é fixa e nada tem
a ver com a frequência de saída do íman.
Se a entrada automática for accionada, o
FC1000 iniciará apenas quando não se
encontrar na indicação "F1-Informação do
sistema" ou "F2-Setup".
Manual de utilização
min. Wert max. Wert: Auflösung:
Valor mín. Valor máx.: Resolução:
0 25.5 0.1
0 25.5 0.1
OFF ON
ERROR MAGNET Relaisfunktion
Seite / Página 17 / 23
