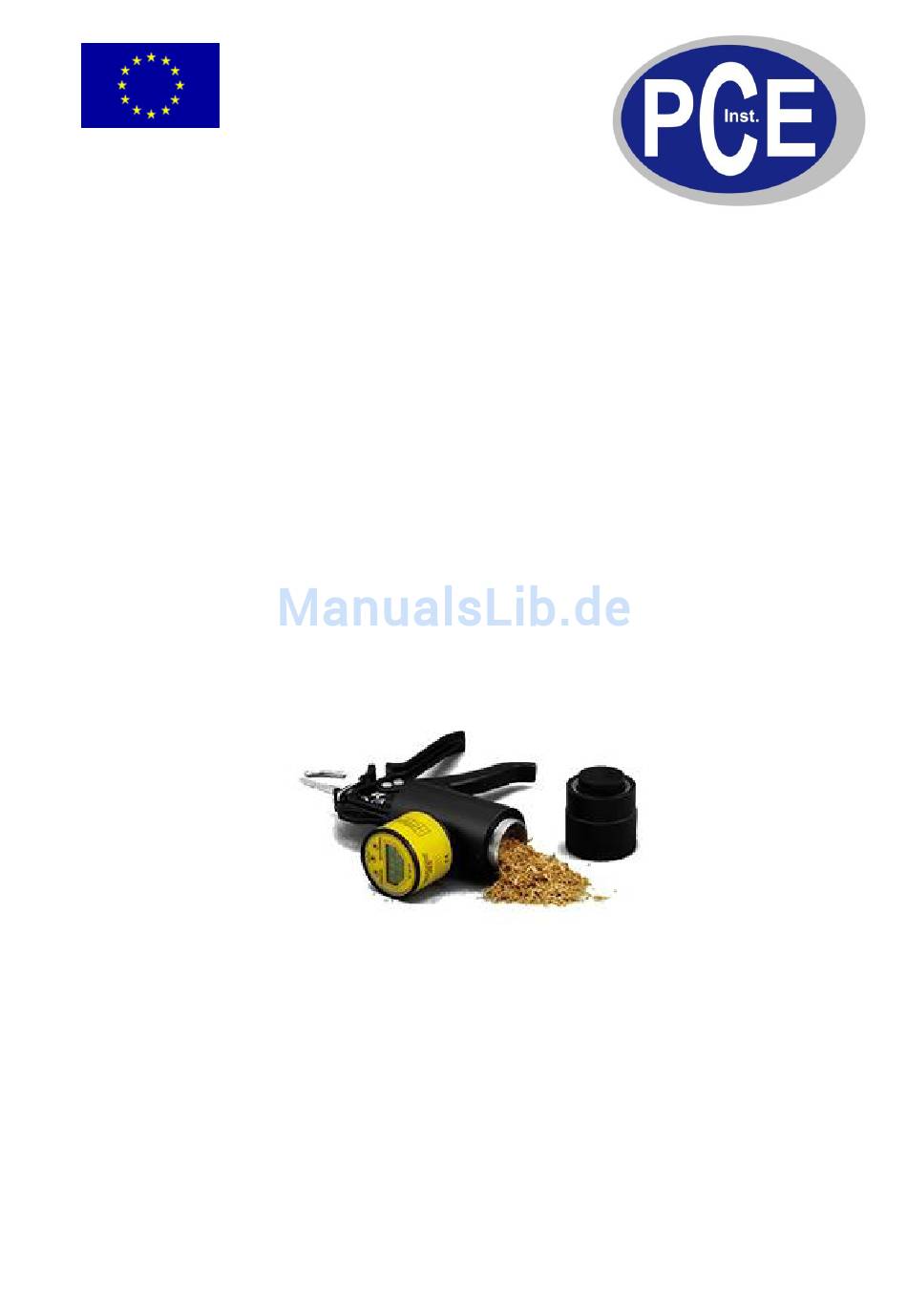

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung PCE-WT1N Version 1.0 07.02.2012...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 4 Warnhinweise ..........................4 Spezifikationen ......................5 Betriebsanleitung ...................... 6 Bestimmung des Feuchtegehalts (Theorie) ................... 6 Vorbereiten des Messgerätes ......................6 Starten der Messung ........................8 Allgemeine Hinweise ........................9 Reinigung und Wartung .................. -
Seite 3: Einleitung
Widerstandsverfahren. Das Sägemehl-Feuchtemessgerät hilft sehr schnell den Feuchtigkeitsgehalt festzustellen. Ein weiterer Vorteil liegt in der praxisgerechten Handhabung, den geringen Abmessungen und der sehr robusten Konstruktion. Der Sägespan-Feuchtemesser wird werkseitig kalibriert. Lieferumfang Feuchtemessgerät für Sägespäne PCE-WT1N 1 x Batterie 1 x Tragekoffer Anleitung... -
Seite 4: Sicherheit
BETRIEBSANLEITUNG www.warensortiment.de Sicherheit Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung. Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. -
Seite 5: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Spezifikationen 8 – 30% Sägemehl, Messbereich Holzspäne 8 – 25% Stroh, Heu Auflösung 0,1% ±10% vom Messwert Genauigkeit Bsp.: Messwert 15% = mögliche Toleranz 1,5% Volumen der Messkammer 120cm³ Probengröße bei Holzspäne max. 20 x 15 x 15 mm Druck bei der Messung ca. -
Seite 6: Betriebsanleitung
BETRIEBSANLEITUNG www.warensortiment.de Betriebsanleitung Bestimmung des Feuchtegehalts (Theorie) Der Feuchtegehalt M wird wie folgt bestimmt: Wobei: = Gewicht der Probe vor dem Trocknen = Gewicht der Probe nach dem Trocknen Vorbereiten des Messgerätes 1. Schrauben Sie den Kopf der Messkammer auf. 2. - Seite 7 BETRIEBSANLEITUNG www.warensortiment.de 5. Drücken Sie die Presse um die Probe zu verdichten. Nach wiederholtem betätigen der Presse erscheint am Kopf der Messkammer ein Indikator für den richtigen Kompressionsdruck. Die Verdichtung ist hoch genug, sobald ein roter Ring um den Indikator herum erscheint. Der rote Ring sollte maximal 0,5 – 1mm aus dem Kopf der Messkammer herausragen.
-
Seite 8: Starten Der Messung
BETRIEBSANLEITUNG www.warensortiment.de Starten der Messung 1. Drücken und halten Sie die ON/OFF Taste um das Gerät einzuschalten. 2. Drücken Sie die MATERIAL Taste und stellen Sie das Material entsprechend Ihrer Probe ein. Material Einstellung Sägemehl, Holzspäne Stroh, Heu 3. Drücken Sie die TEMPERATURE Taste und stellen Sie die Temperatur der Probe ein. Jeder Druck auf die Taste erhöht die Temperatur um 2°C. -
Seite 9: Allgemeine Hinweise
BETRIEBSANLEITUNG www.warensortiment.de 7. Anschließend ziehen Sie die Presse wieder in ihren Ausgangszustand zurück und schrauben den Kopf der Messkammer auf. Hinweis: Bei sehr trockenen Proben kann es vorkommen, dass der Messbereich des Gerätes unterschritten wird. In diesem Fall erscheint „LO“ auf dem Display; sollte die Probe sehr feucht sein kann der obere Messbereich überschritten werden, somit wird „HI“... -
Seite 10: Reinigung Und Wartung
BETRIEBSANLEITUNG www.warensortiment.de Reinigung und Wartung Batteriewechsel Sobald im Display ein „BAT“ Symbol aufleuchtet, sollte dringend die Batterie (Typ 23A) im Gerät getauscht werden, um eine gewisse Grundgenauigkeit zu gewährleisten. Es wird empfohlen, die Batterie mindestens alle 6 Monate zu tauschen, um einer Beschädigung des Gerätes, durch Auslaufen der Batterie, vorzubeugen. -
Seite 11: Entsorgung
BETRIEBSANLEITUNG www.warensortiment.de Entsorgung Batterien dürfen aufgrund der enthaltenen Schadstoffe nicht in den Hausmüll entsorgt werden. Sie müssen an dafür eingerichtete Rücknahmestellen zu Entsorgung weitergegeben werden. Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt.
