120 Volt-Technologie - Diagramme
Die hier abgebildeten Diagramme stellen anschaulich dar, wie überlegen die 120-Volt-Tech-
nik gegenüber Schaltungen mit geringeren Betriebsspannungen ist. Grundlegend für die
Einordnung ist der direkte Zusammenhang von Betriebsspannung und Maximalpegel:
je höher die Betriebsspannung, desto höhere Maximalpegel kann eine Schaltung verar-
beiten. Da praktisch alle akustisch bzw. musikalisch wesentlichen Parameter auf dieser
Beziehung beruhen, verbessert eine erhöhte Betriebsspannung auch die Werte für Dy-
namikumfang, Verzerrungsgrenze und Rauschabstand. Das Resultat ist ein wesentlich
entspannteres, natürlicheres Klangbild mit weniger unangenehmen Verfärbungen.
Beachten Sie, dass die dB-Skalen nicht linear, sondern exponentielle Steigerungen dar-
stellen. Eine Erhöhung um 3 dB entspricht bereits der doppelten Schallleistung, + 6 dB
entspricht dem doppelten Schalldruckpegel, +10 dB ergibt in etwa eine Verdopplung der
empfundenen Lautstärke.
Volt

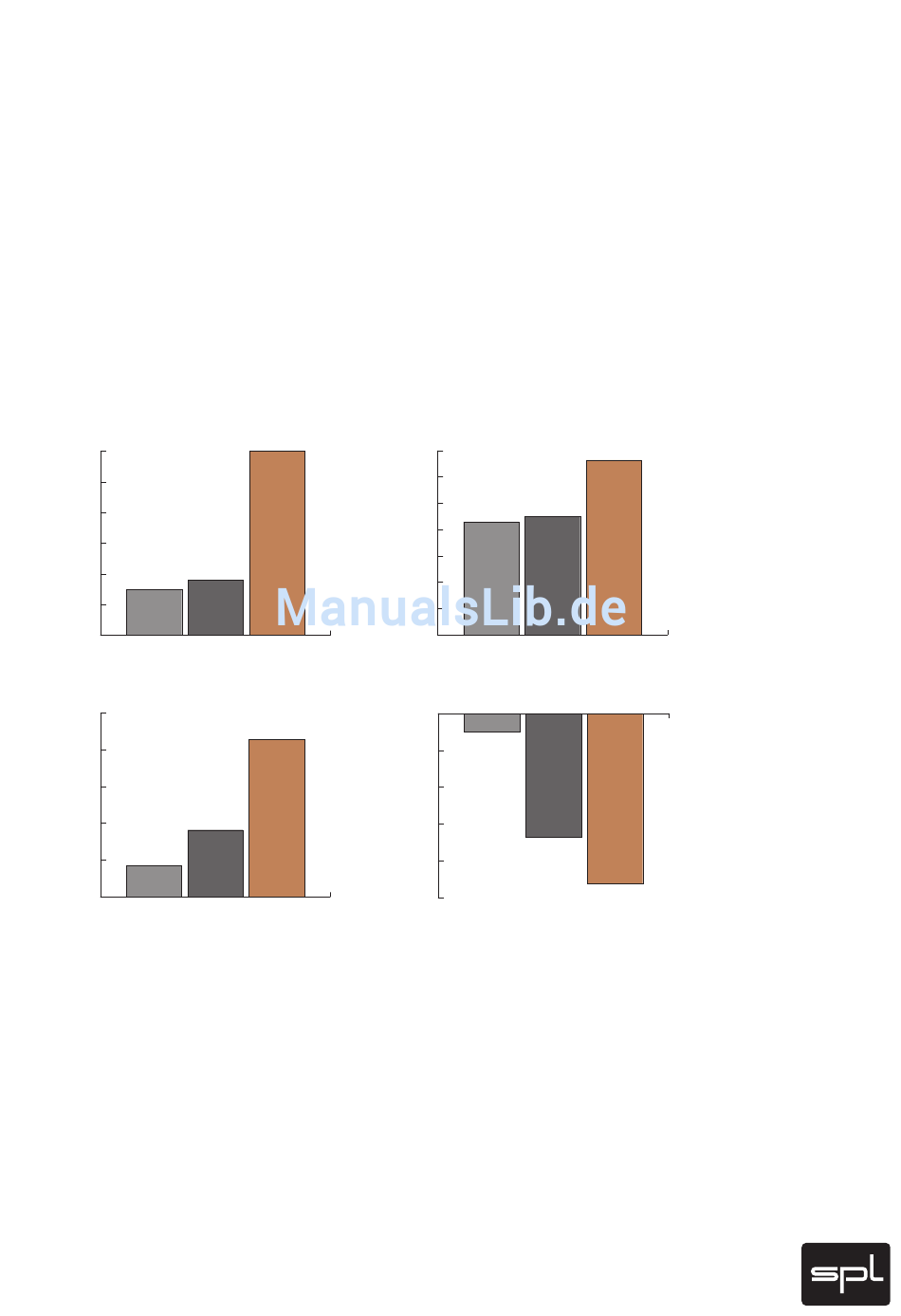

Vergleich Betriebsspannungen
120
100
80
60
40
36 V
30 V
20
0
+/- 15 Volt
+/- 18 Volt
dBu
Vergleich Dynamikumfang
145
140
135
130
129,1
125
124,2
120
OPA 134@30 V
OPA 134@36 V
Unter Lautstärkebezug ist die 120-Volt-Technik also hinsichtlich Maximalpegel und Dyna-
mikumfang doppelt so leistungsfähig wie herkömmliche Komponenten und Schaltungen,
da die Werte um ca. 10 dB besser sind. Bei der Klirrmessung ist der SPL-OP noch mehr als
3 dB besser als der OPA 134 auf 36 V – unter Schalldruckpegelbezug entspricht das z. B.
einer Verbesserung von mehr als 50%.
Die übliche bzw. in der Audiotechnik deutlich meistgenutzte Betriebsspannung ist übri-
gens 30 Volt.
dBu
120 V
+/- 60 Volt
dBu
-105
141,4
-107
-109
-111
-113
-115
SPL-OP@120 V
Vergleich Maximalpegel
35
30
25
22,5
20
21,5
15
10
5
0
OPA 134@30 V
OPA 134@36 V
SPL-OP@ 120 V
TL 071@30 V
OPA 134@36 V
SPL-OP@120 V
106
111,7
Vergleich Klirrfaktormessungen (THD&N)
Zur Technik
33,2
114,2
5
