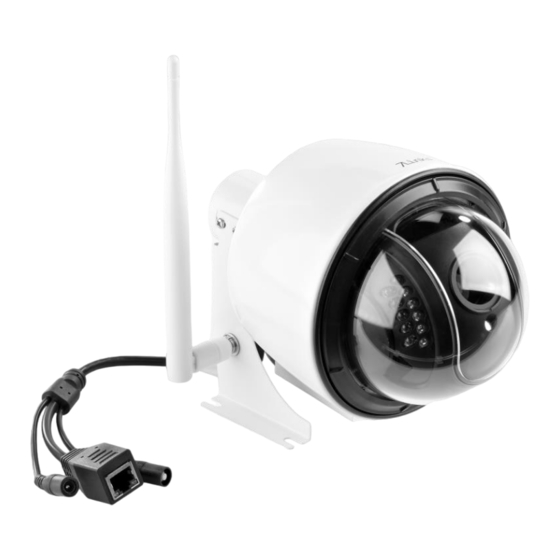

- Seite 1 Einsteiger Dome Outdoor-IP-Kamera IPC-400 Schnellstartanleitung PX-3787-675...
-
Seite 2: Inhaltsverzeichnis
Zugriff auf die Kamera ..................... 13 Drahtlosverbindung aktivieren ..................15 Fernzugriff ........................16 Webbrowser ........................16 Kalibrierung der Linse ..................... 21 App ..........................22 Menü Startbildschirm ....................26 Kamera zurücksetzen ....................... 28 Technische Daten ......................29 GPL-Lizenztext ......................... 30 7Links – www.7links.me... - Seite 3 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.7links.me Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. 7Links - www.7links.me...
-
Seite 4: Ihre Neue Outdoor-Ip-Kamera
Sie die Outdoor-IP-Kamera optimal einsetzen können. Lieferumfang • Kamera • Antenne • Netzteil • RJ45 Kabel (1 m) • Montagematerial • CD • Schnellstartanleitung Systemvoraussetzungen Betriebssystem: Windows XP / Vista / 7 / 8 / 8.1 / 10, OS X, iOS, Android 7Links – www.7links.me... -
Seite 5: Wichtige Hinweise Zu Beginn
R&TTE-Richtlinie 1999/005/EG, der RoHs-Richtlinie 2011/65/EU, der EMV- Richtlinie 2004/108/EG, der Niederspannungsrichtlinie 2006/95/EG und der Produktsi- cherheits-Richtlinie 2001/95/EG befindet. Leiter Qualitätswesen Dipl. Ing. (FH) Andreas Kurtasz 02. 09. 2015 Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer PX-3787 ein. 7Links - www.7links.me... -
Seite 6: Produktdetails
Produktdetails Linse Stromanschluss Antenne Reset-Taste LAN-Anschluss 7Links – www.7links.me... -
Seite 7: Inbetriebnahme
1. Befestigen Sie die Antenne so, dass sie vertikal aufrecht steht. 2. Verbinden Sie die Kamera über das Netzwerkkabel mit Ihrem Netzwerk (per Router oder Switch). 3. Verbinden Sie das Netzteil mit der Kamera und stecken Sie es in eine Steckdose. 7Links - www.7links.me... -
Seite 8: Software-Installation
Kamera- Anwendung SearchTool.exe auf Ihren Computer, z.B., indem Sie sie auf Ihren Desktop ziehen. HINWEIS: Falls Ihr Computer den automatischen Start von CD unterstützt, finden Sie die Anwendung auch im sich öffnenden Fenster. 3. Doppelklicken Sie das Icon SearchTool-1.0.0.1. 7Links – www.7links.me... - Seite 9 4. Der InstallShield-Wizard erscheint. Klicken Sie auf Next. 5. Wählen Sie den Setup-Type Complete (Standardeinstellung) und klicken Sie auf Next. 6. Klicken Sie auf Install. 7Links - www.7links.me...
- Seite 10 7. Die Software wird installiert. 8. Klicken Sie Finish, um die Installation abzuschließen. Das Icon SearchTool er- scheint. 7Links – www.7links.me...
-
Seite 11: Device Client
Ihren Desktop ziehen. HINWEIS: Falls Ihr Computer den automatischen Start von CD unterstützt, finden Sie die Anwendung auch im sich öffnenden Fenster. 3. Doppelklicken Sie das Icon DeviceClient. 4. Der InstallShield-Wizard erscheint. Klicken Sie auf Next. 7Links - www.7links.me... - Seite 12 5. Wählen Sie den Setup-Type Complete (Standardeinstellung) und klicken Sie auf Next. 6. Klicken Sie auf Install. 7. Die Software wird installiert. 8. Klicken Sie Finish, um die Installation abzuschließen. Das Icon DeviceClient er- scheint. 7Links – www.7links.me...
-
Seite 13: Zugriff Auf Die Kamera
Login-Seite der Kamera. Wenn Sie sich das erste Mal einloggen, müssen Sie gegebenenfalls das ActiveX-Addon herunterladen und installieren. Beachten Sie hierzu die Hilfefunktion Ihres Browsers. HINWEIS: Die Kamera unterstützt keine 64-Bit-Browser wie den Internet Explorer 9 64- Bit. 7Links - www.7links.me... - Seite 14 Login. Geben Sie bei der ersten Anmeldung den Standard Benutzer („admin“) und Passwort („admin“)ein. Diese finden Sie auch auf dem Aufkleber der Kamera. 4. Nach dem erfolgreichen Login gelangen Sie zur Startseite. Dort sehen Sie ein Live- bild der Kamera. 7Links – www.7links.me...
-
Seite 15: Drahtlosverbindung Aktivieren
Fenster das Netzwerk-Passwort ein und klicken Sie auf Save (Speichern). Die Kame- ra startet neu. 3. Trennen Sie die Kamera vom Netzwerkkabel. Schalten Sie die Kamera aber nicht aus, bevor Sie in der IP-Kamera-Anwendung Search Tool zu finden ist. 7Links - www.7links.me... -
Seite 16: Fernzugriff
Sie Ihrer Geräte-Software oder App die Kamera UUID hinzufügen. Webbrowser 1. Die Kamera UUID finden Sie, indem Sie auf der Startseite auf Netzwerk- Einstellungen („Network Settings“) und dann unten auf Mobil („Mobile“) klicken. Un- ter P2P Server wird die UUID angezeigt. 7Links – www.7links.me... - Seite 17 2. Öffnen Sie das Programm DeviceClient, indem Sie das Icon doppelklicken. Die Startseite öffnet sich. HINWEIS Achten Sie darauf dass die den Device Client als Admin ausführen, ansonsten könnte es sein, dass diese Software nicht richtig funktioniert. 7Links - www.7links.me...
- Seite 18 3. Falls Ihre Kamera bereits in der Liste steht: Klicken Sie auf Ihre Kamera und dann unten auf Addieren. Ansonsten klicken Sie auf Suchwerkzeug, um nach Kameras in Ihrer Nähe zu su- chen und doppelklicken Sie Ihre Kamera. 7Links – www.7links.me...
- Seite 19 HINWEIS: Sollte die Kamera nicht gefunden werden, ändern Sie den Device Typ (unten links). Dieser ist standardmäßig auf DH-S konfiguriert. 7Links - www.7links.me...
- Seite 20 5. Wählen Sie bei Device Type (Geräte-Typ) die Einstellung DH-H, falls noch nicht eingestellt. 6. Schließen Sie das Eingabe-Fenster. Die UUID Ihrer Kamera erscheint nun rechts in der Kameraliste. 7. Doppelklicken Sie die UUID Ihrer Kamer in der Liste. Ein Livebild der Kamera er- scheint. 7Links – www.7links.me...
-
Seite 21: Kalibrierung Der Linse
2. Klicken Sie auf die UUID Ihrer Kamera rechts in der Kameraliste. 3. Klicken Sie auf den Tab Parameters. 4. Klicken Sie unten auf Lense Adjustment. 5. Klicken Sie auf Start. 6. Die Kamera beginnt mit der Kalibrierung. 7Links - www.7links.me... -
Seite 22: App
1. Suchen Sie im Google Play Store (Android) oder im App Store die App IPC-400 und installieren Sie diese auf Ihrem Smartphone. 2. Öffnen Sie die App. 3. Tippen Sie auf Neue Kamera hinzufügen/Kamera hinzufügen. Android 7Links – www.7links.me... - Seite 23 4. Tippen Sie auf Suche/LAN Suche, um die Kamera im Netzwerk zu finden. Android 5. Tippen Sie in der Ergebnisliste auf Ihre Kamera-UUID. Android 6. Geben Sie die Kamera-ID und das Passwort ein. Prüfen Sie ob der gewählte Benut- zername richtig übernommen wurde. Achten Sie auf Groß- und Kleinschreibung. 7Links - www.7links.me...
- Seite 24 Tippen Sie auf dieses Symbol, um das Kamera horizontal zu spiegeln. Tippen Sie auf dieses Symbol, um die Kamera stetig von rechts nach links zu bewegen. Tippen Sie auf dieses Symbol, um die Kamera stetig entlang der eingestellten Überwachungspunkte zu bewegen. 7Links – www.7links.me...
- Seite 25 Einstellungen können Sie die Auflösung für den Main-Stream und den Sub- Stream wählen. So können Sie leicht zwischen verschiedenen Auflösungen während des Streams wählen, z.B. für Handy oder WLAN-Verbindung. Tippen Sie auf dieses Symbol, um das Kamerabild als Vollbild anzuzeigen. 7Links - www.7links.me...
-
Seite 26: Menü Startbildschirm
Tippen Sie hier, um den Linsenfokus zu vergrößern. Tippen Sie hier, um den Linsenfokus zu verkleinern. Tippen Sie auf das Kamerabild und wischen Sie in die Richtung, in die sich die Kamera bewegen soll. Menü Startbildschirm Android 7Links – www.7links.me... - Seite 27 Codec kompa- tibel. Sollte der von Ihnen ver- wendete Mediaplayer das Video nicht abspielen können, versu- chen Sie es mit einem anderen Mediaplayer. Tippen Sie auf dieses Symbol, um Infor- mationen über die App aufzurufen. 7Links - www.7links.me...
-
Seite 28: Kamera Zurücksetzen
Kamera zurücksetzen Drücken Sie die Reset-Taste drei Mal kurz hintereinander, beachten Sie dabei folgen- den Rhythmus: 1 Sekunde drücken - 1 Sekunde loslassen. 7Links – www.7links.me... -
Seite 29: Technische Daten
Betriebsluftfeuchtigkeit max. 90% Umgebung Lagerungstemperatur -20° - +50°C Lagerungsluftfeuchtigkeit max. 90% Bewegungsmelder Alarm-Mail bei Bewegung Optischer Zoom 5-fach (2,8-12 mm) microSD-Karte bis 32 GB Schutzart IP 66 Maße 215 x 205 x 131 mm Gewicht 800 g 7Links - www.7links.me... -
Seite 30: Gpl-Lizenztext
51 Franklin Street, Fifth Floor, Boston, MA 02110-1301, USA Everyone is permitted to copy and distribute verbatim copies of this license document, but changing it is not allowed. Preamble The licenses for most software are designed to take away your freedom to share and change 7Links – www.7links.me... - Seite 31 TERMS AND CONDITIONS FOR COPYING, DISTRIBUTION AND MODIFICATION 9. This License applies to any program or other work which contains a notice placed by the copyright holder saying it may be distributed under the terms of this General 7Links - www.7links.me...
- Seite 32 Program is not required to print an announcement.) These requirements apply to the modified work as a whole. If identifiable sections of that work are not derived from the Program, and can be reasonably considered in- 7Links – www.7links.me...
- Seite 33 7Links - www.7links.me...
- Seite 34 Many people have made gener- ous contributions to the wide range of software distributed through that system in reliance on consistent application of that system; it is up to the author/donor to de- 7Links – www.7links.me...
- Seite 35 RIGHT HOLDERS AND/OR OTHER PARTIES PROVIDE THE PROGRAM „AS IS“ WITHOUT WARRANTY OF ANY KIND, EITHER EXPRESSED OR IMPLIED, IN- CLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MER- CHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. THE ENTIRE 7Links - www.7links.me...
- Seite 36 YOU OR THIRD PARTIES OR A FAILURE OF THE PROGRAM TO OPERATE WITH ANY OTHER PROGRAMS), EVEN IF SUCH HOLDER OR OTHER PARTY HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES. END OF TERMS AND CONDITIONS 7Links – www.7links.me...
- Seite 37 This is free software, and you are welcome to redistribute it under certain conditions; type `show c‘ for details. The hypothetical commands `show w‘ and `show c‘ should show the appropriate parts of the General Public License. Of course, the commands you use may be called some- 7Links - www.7links.me...
- Seite 38 If your program is a subroutine library, you may consider it more useful to permit linking proprietary applications with the library. If this is what you want to do, use the GNU Lesser General Public License instead of this License. 7Links – www.7links.me...
- Seite 39 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV3 – 16.11.2015 – SL//BS//MF 7Links - www.7links.me...
