Réglages et utilisation
En regardant le capteur PIR de face, tournez vers la gauche et deux boutons de
réglage rotatifs sont visibles. Ils servent au réglage de la durée d'allumage et du
seuil de luminosité pour l'activation des lumières.
a) Réglage de la durée d'allumage (bouton rotatif avec symbole de l'horloge)
Ce bouton rotatif permet de régler la durée d'allumage (une durée réglable de 10 ±5 secondes
jusqu'à 4 ±1 minutes). Une rotation vers la gauche dans le sens anti-horaire réduit la durée
d'allumage. Une rotation vers la droite dans le sens horaire l'augmente.
Lorsque le capteur PIR détecte à nouveau un changement thermique dans la zone
de détection pendant cette durée de temps, la durée d'allumage redémarre à zéro.
Le projecteur d'extérieur à LED ne s'éteint que lorsqu'aucun changement thermique
n'est relevé dans la zone de détection pendant la durée de fonctionnement.
b) Réglage du seuil de commutation pour le luminosité environnementale
(bouton rotatif avec symbole de lune et de soleil)
Ce bouton rotatif permet de régler le seuil commutatif qui détermine le degré de luminosité
environnementale à partir duquel le capteur PIR s'active, afin d'allumer le projecteur d'extérieur
à LED lors d'une variation de température dans la zone de détection.
Une rotation vers la gauche en sens anti-horaire, en direction du symbole de la lune, détermine
l'activation du capteur PIR seulement en cas de grosse obscurité, tandis qu'une rotation vers
la droite, dans le sens horaire, en direction du symbole du soleil, permet d'activer le détecteur
déjà dans des conditions de luminosité environnementale plus grandes.
c) Description des fonctions du capteur PIR
L'angle de détection horizontal du capteur PIR est de 130° et
l'angle de détection vertical est de 60°.
Une rotation du capteur PIR vers la gauche ou vers la droite
permet d'adapter la zone de détection horizontale selon les
condition locales.

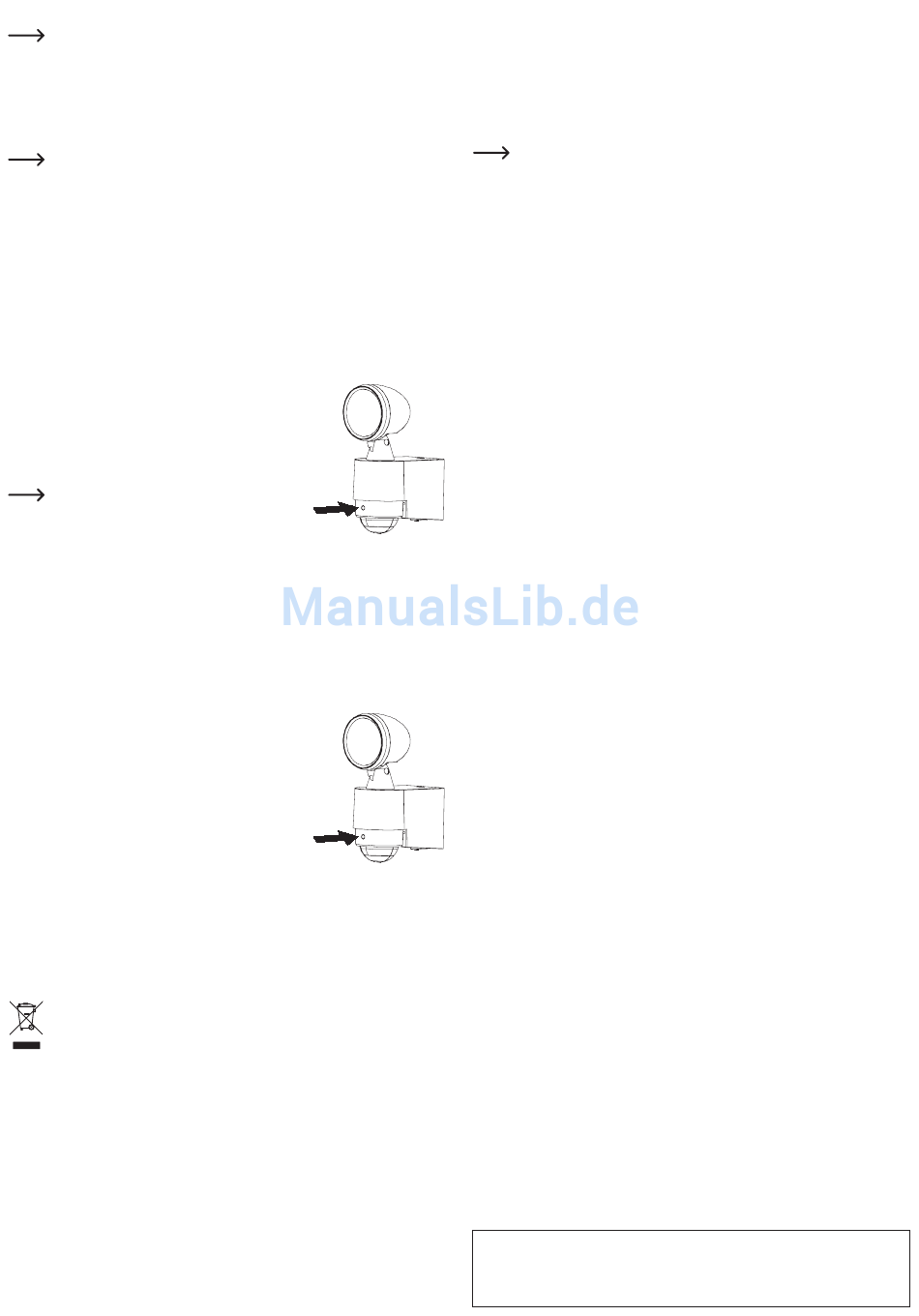

Une petite marque ronde sur la face antérieure du
capteur PIR (voir la flèche de marquage sur l'image
de droite) montre le milieu de la zone de détection.
d) Orientation de la tête de lampe
Il est possible de tourner la tête de lampe vers la gauche ou vers la droite, de même que de la
basculer vers le haut ou vers le bas. Vous pouvez ainsi ajuster la zone à éclairer de manière
optimale.

Test de fonctionnement

Pour effectuer un test de fonctionnement, tournez le bouton rotatif dans la direction du symbole
du soleil jusqu'à la butée pour déterminer le seuil de commutation de la luminosité environne-
mentale. Le bouton rotatif pour la durée d'allumage doit être sur la position la plus basse
(tourner dans le sens horaire complètement à gauche jusqu'à la butée).
Traversez maintenant la zone de détection. La lampe du projec-
teur d'extérieur à LED s'allume quand le capteur PIR relève une
variation de température dans la zone de détection.
Lors de chaque relevé de variation thermique, un voyant LED
rouge s'allume brièvement à l'avant du capteur PIR, voir la
flèche de marquage sur l'image à droite.
Si vous restez immobile (et que le capteur PIR ne relève plus
aucune variation de température), la lampe devrait s'éteindre
au bout de quelques secondes.

Nettoyage et entretien

• Utilisez un chiffon sec et non-pelucheux pour le nettoyage du produit.
• N'utilisez en aucun cas de produits de nettoyage agressifs, d'alcool de nettoyage ou d'autres
solutions chimiques, car ces produits risquent d'attaquer le boîtier ou même de nuire au
fonctionnement.
Élimination
Les appareils électroniques sont des objets recyclables et ils ne doivent pas être
éliminés avec les ordures ménagères. Procédez à l'élimination du produit au terme
de sa durée de vie conformément aux dispositions légales en vigueur.
Caractéristiques techniques
Tension de service ....................................... 220 - 240 V/CC, 50 Hz
Consommation électrique en veille .............. <1 W
Consommation électrique ............................ 7,5 W
Classe de protection .................................... II
Indice de protection ..................................... IP44
Moyens d'éclairage LED .............................. 10 x 0,5 W
Le moyen d'éclairage est intégré et ne peut pas être remplacé.
Flux lumineux .............................................. 400 lm
Couleur de lumière ...................................... 6000 K (±500 K), blanc froid
Angle de rayonnement de lumière ............... 120°
Zone de pivotement de la lampe ................. 25° vers le haut, 40° vers le bas
Zone de rotation de la lampe ....................... ±130°
Durée d'allumage ........................................ réglable, 10 ±5 s.....4 ±1 min
Portée PIR ................................................... max. 8 m (voir le chapitre « Description des fonc-
Angle de détection PIR ................................ horizontal 130° ; vertical 60°
Zone de rotation PIR ................................... ±130°
Conditions de fonctionnement/stockage ...... Température: -20 °C à +40 °C
Dimensions .................................................. 66 x 109 x 176 mm (L x P x H)
Poids ............................................................ 413 g
Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm,
saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de
le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.
Copyright 2016 by Conrad Electronic SE.
tions du détecteur PIR »)
