Instelmogelijkheden en bediening
Wanneer u de PIR-sensor van de voorkant gezien naar links draait, worden twee
draaiknoppen zichtbaar. Deze dienen om de inschakelduur en de helderheidsdrem-
pel voor de activatie van de schijnwerper in te stellen.
a) Instelling van de inschakeltijd (draaiknop met uurwerksymbool)
Met deze draaiknop kan de inschakeltijd worden ingesteld (een periode van 10 ±5 seconden
tot 4 ±1 minuten is instelbaar). Een draai naar links tegen de wijzers van de klok in vermindert
de inschakeltijd, een draai naar rechts met de wijzers van de klok mee verlengt ze.
Wanneer de PIR-sensor tijdens de inschakelduur opnieuw een temperatuurveran-
dering vaststelt, start de inschakelduur opnieuw van nul.
Pas als er gedurende de inschakelduur geen warmteverandering in het registratie-
bereik gemeten wordt, schakelt de LED-schijnwerper zichzelf uit.
b) Instelling van de schakeldrempel voor de omgevingshelderheid (Draai-
knop met zon-/maansymbool)
Met deze draaiknop kan de schakeldrempel worden ingesteld vanaf welke omgevingshelder-
heid de PR-sensor actief is om de LED-buitenschijnwerper bij een temperatuurverandering in
het registratiebereik in te schakelen.
Bij draaien naar links, tegen de klok in, in de richting van het maansymbool, wordt de bewe-
gingsmelder pas bij grotere duisternis geactiveerd, bij draaien naar rechts, met de klok mee in
de richting van het zonnesymbool, al bij een lichtere omgeving.
c) Afstelling van de PIR-sensor
De horizontale detectiehoek van ingebouwde bewegingsmelder
bedraagt 130°, de verticale detectiehoek bedraagt 60°.
Wanneer u de PIR-sensor naar links of naar rechts draait, kunt
u het horizontale registratiebereik aan de plaatselijke omstan-
digheden aanpassen.

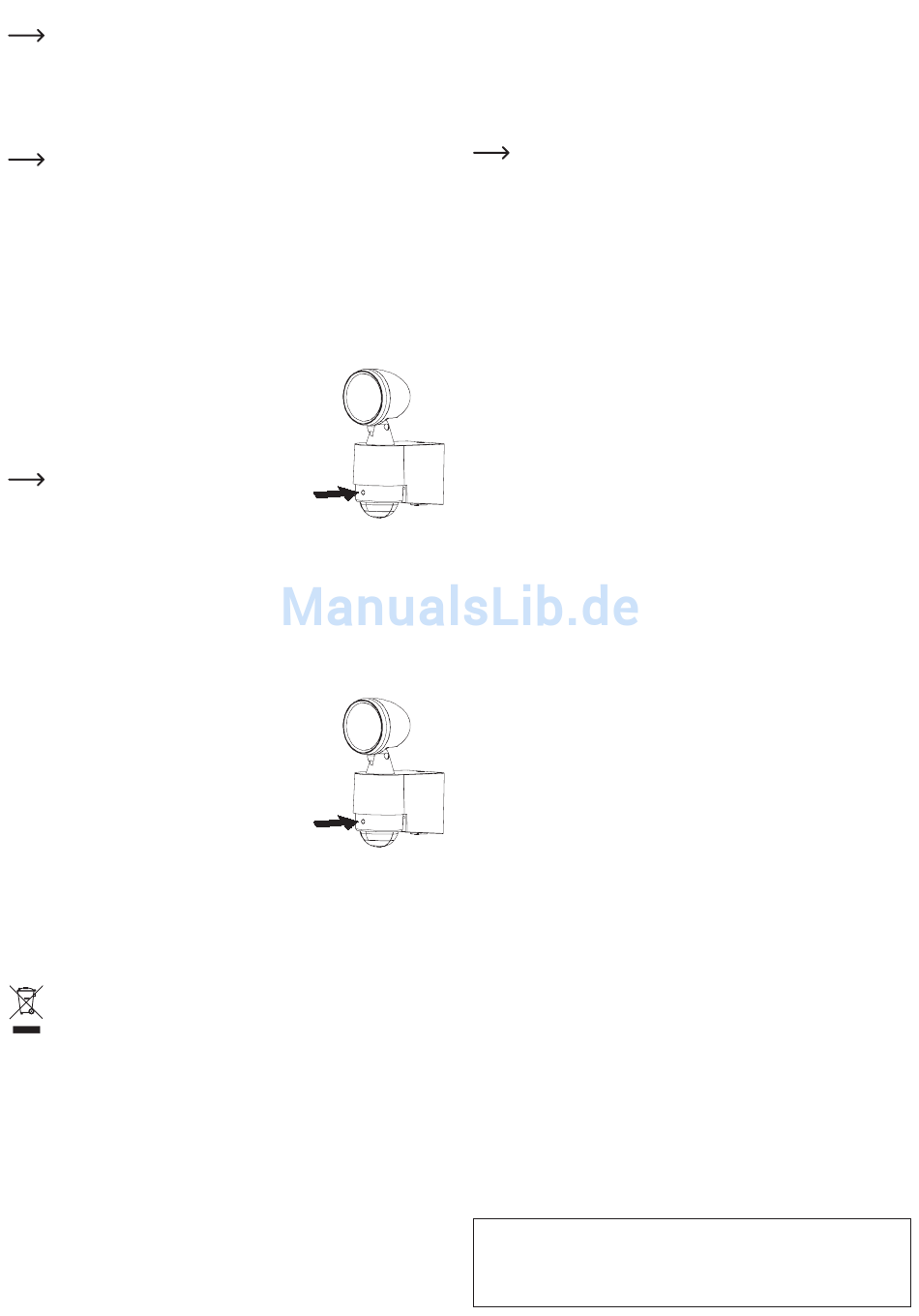

Een kleine ronde markering aan de voorkant van
de PIR-sensor (zie pijlmarkering op de afbeelding
rechts) wijst u het midden van de horizontale detec-
tiehoek aan.
d) Afstelling van de lampenkop
De lampenkop kan zowel naar links en naar rechts worden als naar boven en onder worden
gedraaid. Op die manier kunt u het bereik dat moet worden uitgelicht instellen.
Werkingstest
Voor een werkingstest moet de draaiknop voor de helderheidsdrempel tot het einde in de rich-
ting van het zonnesymbool worden gedraaid. De draaiknop voor de inschakelduur moet in de
laagste positie staan (helemaal naar links tot het einde tegen de richting van de wijzers van
de klok draaien).
Loop nu door het registratiebereik. Het licht van de LED-bui-
tenschijnwerper schakelt zich in wanneer de PIR-sensor een
temperatuurwijziging in het registratiebereik wordt vastgesteld.
Bij elke vaststelling van een warmteverandering licht een rode
LED aan de voorkant van de PIR-sensor kort op; zie pijlmarke-
ring op de afbeelding rechts.
Wanneer u rustig blijft staan (en de PIR-sensor geen warmte-
verandering meer b-vaststelt), moet het licht na enige seconden
uitgaan.

Onderhoud en reiniging

• Gebruik een droge, pluisvrije doek om het product te reinigen.
• Gebruik in geen geval agressieve schoonmaakmiddelen, reinigingsalcohol of andere chemi-
sche oplosmiddelen, omdat hierdoor de behuizing aangetast of de algehele werking negatief
beïnvloed kan worden.
Verwijdering
Elektronische apparaten bevatten waardevolle materialen en horen niet bij het huis-
houdelijk afval. Verwijder het product aan het einde van zijn levensduur conform de
geldende wettelijke bepalingen.

Technische gegevens

Bedrijfsspanning ................................220 - 240 V/AC, 50 Hz
Stand-by-verbruik ..............................<1 W
Verbruik .............................................7,5 W
Beschermingsklasse ..........................II
Veiligheidsklasse ...............................IP44
LED-verlichting ..................................10 x 0,5 W
De gebruikte LED-lichtbron is vast ingebouwd en kan niet worden verwisseld.
Lichtstroom ........................................400 lm
Lichtkleur ...........................................6000 K (±500 K), koel wit
Verlichtingshoek ................................120°
Kantelbereik van het licht ..................25° naar boven, 40° naar beneden
Draaibereik van het licht ....................±130°
Inschakeltijd ......................................instelbaar, 10 ±5 s.....4 ±1 min
PIR-bereik .......................................... max. 8 m (zie het hoofdstuk „Functiebeschrijving van de
PIR-sensor")
PIR-registratiehoek ............................horizontaal 130°, verticaal 60°
PIR-draaibereik ..................................±130°
Gebruik-/opslagomstandigheden .......Temperatuur: -20 °C tot +40 °C
Afmetingen ........................................66 x 109 x 176 mm (B x D x H)
Gewicht .............................................413 g
