8

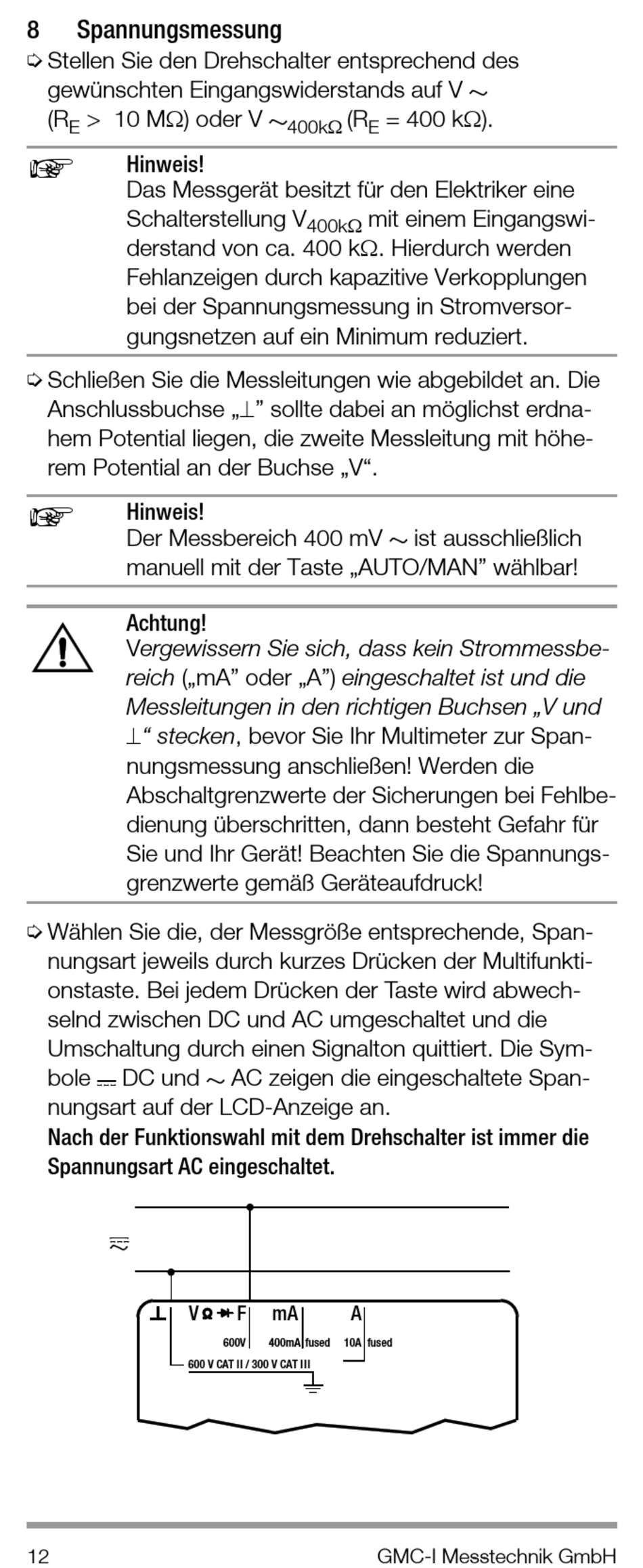

Spannungsmessung
Stellen Sie den Drehschalter entsprechend des
gewünschten Eingangswiderstands auf V
(R
> 10 M) oder V
E
Hinweis!
Das Messgerät besitzt für den Elektriker eine
Schalterstellung V
derstand von ca. 400 k. Hierdurch werden
Fehlanzeigen durch kapazitive Verkopplungen
bei der Spannungsmessung in Stromversor-
gungsnetzen auf ein Minimum reduziert.
Schließen Sie die Messleitungen wie abgebildet an. Die
Anschlussbuchse „" sollte dabei an möglichst erdna-
hem Potential liegen, die zweite Messleitung mit höhe-
rem Potential an der Buchse „V".
Hinweis!
Der Messbereich 400 mV
manuell mit der Taste „AUTO/MAN" wählbar!
Achtung!
Vergewissern Sie sich, dass kein Strommessbe-
reich („mA" oder „A") eingeschaltet ist und die
Messleitungen in den richtigen Buchsen „V und
" stecken, bevor Sie Ihr Multimeter zur Span-
nungsmessung anschließen! Werden die
Abschaltgrenzwerte der Sicherungen bei Fehlbe-
dienung überschritten, dann besteht Gefahr für
Sie und Ihr Gerät! Beachten Sie die Spannungs-
grenzwerte gemäß Geräteaufdruck!
Wählen Sie die, der Messgröße entsprechende, Span-
nungsart jeweils durch kurzes Drücken der Multifunkti-
onstaste. Bei jedem Drücken der Taste wird abwech-
selnd zwischen DC und AC umgeschaltet und die
Umschaltung durch einen Signalton quittiert. Die Sym-
bole
DC und
nungsart auf der LCD-Anzeige an.
Nach der Funktionswahl mit dem Drehschalter ist immer die
Spannungsart AC eingeschaltet.
12
400k
400k
AC zeigen die eingeschaltete Span-
V
F
mA
600V
400mA fused
600 V CAT II / 300 V CAT III
(R
= 400 k).
E
mit einem Eingangswi-
ist ausschließlich
A
10A fused
GMC-I Messtechnik GmbH
