Reinigung Der Glasscheiben - Bosch HBC86P7.3 Vulkan Schwarz Kompaktgerät mit integrierter Mikrowelle Gebrauchsanleitung

Bereich Reinigungsmittel
Dichtung Heiße Spüllauge:
Mit einem Spüllappen reinigen, nicht
scheuern. Keinen Metall- oder Glasscha-
ber zur Reinigung verwenden.
Zubehör Heiße Spüllauge:
Einweichen und mit einem Spüllappen
oder einer Bürste reinigen.

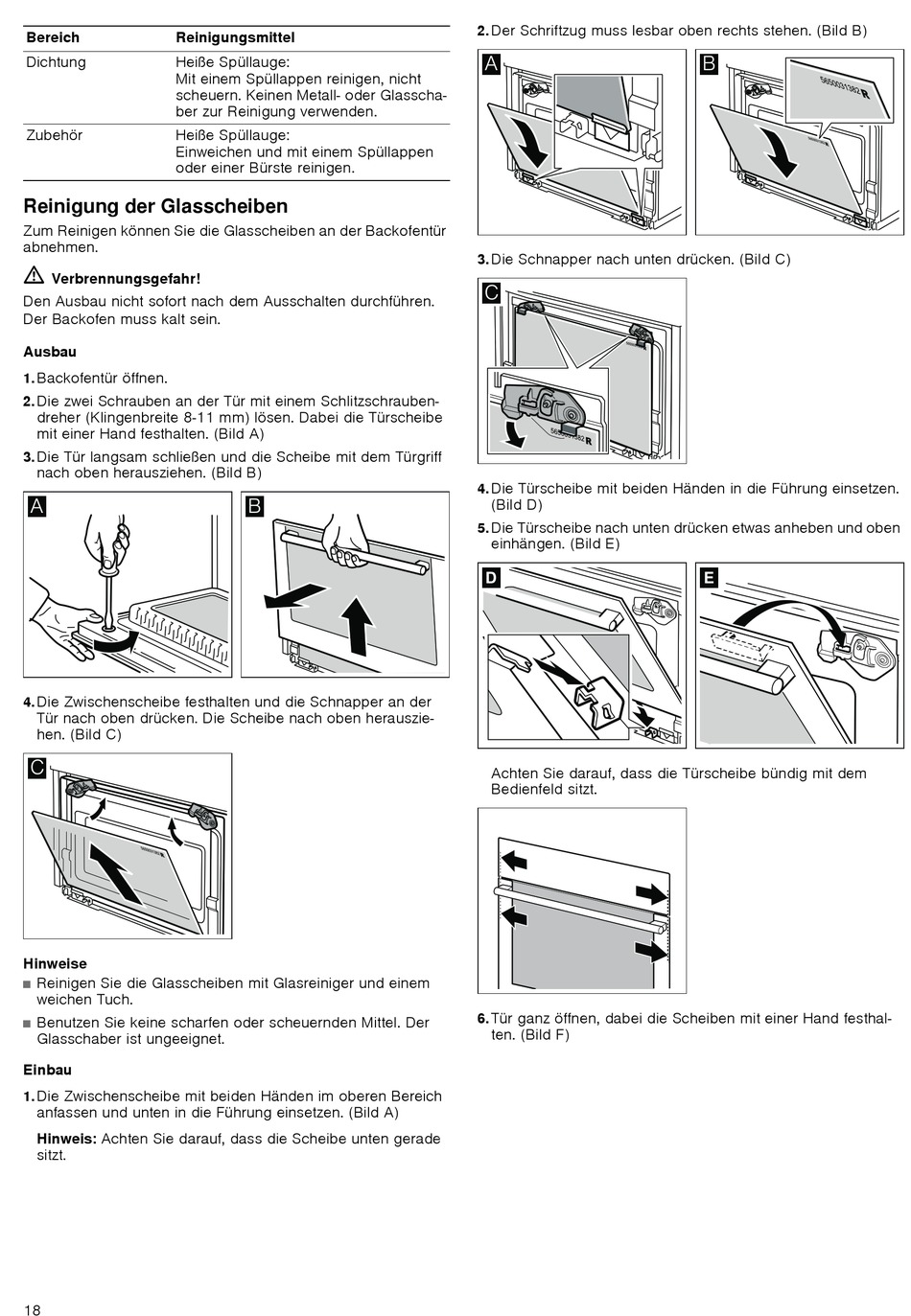

Reinigung der Glasscheiben

Zum Reinigen können Sie die Glasscheiben an der Backofentür
abnehmen.
ã=
Verbrennungsgefahr!
Den Ausbau nicht sofort nach dem Ausschalten durchführen.
Der Backofen muss kalt sein.
Ausbau
1. Backofentür öffnen.
2. Die zwei Schrauben an der Tür mit einem Schlitzschrauben-
dreher (Klingenbreite 8-11 mm) lösen. Dabei die Türscheibe
mit einer Hand festhalten. (Bild A)
3. Die Tür langsam schließen und die Scheibe mit dem Türgriff
nach oben herausziehen. (Bild B)
$
Die Zwischenscheibe festhalten und die Schnapper an der
4.
Tür nach oben drücken. Die Scheibe nach oben herauszie-
hen. (Bild C)
&
Hinweise
Reinigen Sie die Glasscheiben mit Glasreiniger und einem
■
weichen Tuch.
Benutzen Sie keine scharfen oder scheuernden Mittel. Der
■
Glasschaber ist ungeeignet.
Einbau
1. Die Zwischenscheibe mit beiden Händen im oberen Bereich
anfassen und unten in die Führung einsetzen. (Bild A)
Hinweis: Achten Sie darauf, dass die Scheibe unten gerade
sitzt.
18
%
2. Der Schriftzug muss lesbar oben rechts stehen. (Bild B)
$
Die Schnapper nach unten drücken. (Bild C)
3.
&
4. Die Türscheibe mit beiden Händen in die Führung einsetzen.
(Bild D)
Die Türscheibe nach unten drücken etwas anheben und oben
5.
einhängen. (Bild E)
'
Achten Sie darauf, dass die Türscheibe bündig mit dem
Bedienfeld sitzt.
6. Tür ganz öffnen, dabei die Scheiben mit einer Hand festhal-
ten. (Bild F)
%
(
