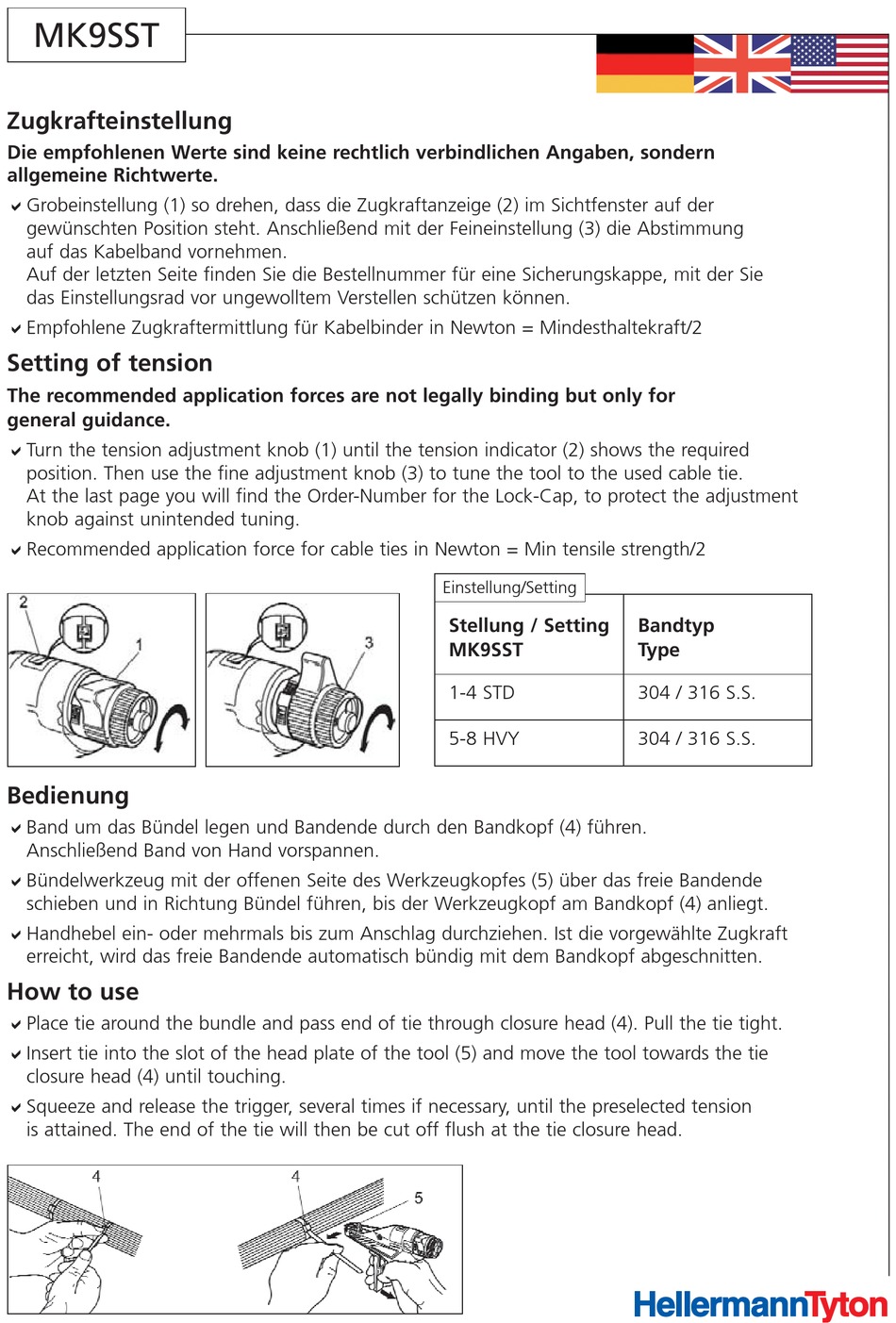

MK9SST
Zugkrafteinstellung
Die empfohlenen Werte sind keine rechtlich verbindlichen Angaben, sondern
allgemeine Richtwerte.
aGrobeinstellung (1) so drehen, dass die Zugkraftanzeige (2) im Sichtfenster auf der
gewünschten Position steht. Anschließend mit der Feineinstellung (3) die Abstimmung
auf das Kabelband vornehmen.
Auf der letzten Seite finden Sie die Bestellnummer für eine Sicherungskappe, mit der Sie
das Einstellungsrad vor ungewolltem Verstellen schützen können.
aEmpfohlene Zugkraftermittlung für Kabelbinder in Newton = Mindesthaltekraft/2
Setting of tension
The recommended application forces are not legally binding but only for
general guidance.
aTurn the tension adjustment knob (1) until the tension indicator (2) shows the required
position. Then use the fine adjustment knob (3) to tune the tool to the used cable tie.
At the last page you will find the Order-Number for the Lock-Cap, to protect the adjustment
knob against unintended tuning.
aRecommended application force for cable ties in Newton = Min tensile strength/2
Bedienung
aBand um das Bündel legen und Bandende durch den Bandkopf (4) führen.
Anschließend Band von Hand vorspannen.
aBündelwerkzeug mit der offenen Seite des Werkzeugkopfes (5) über das freie Bandende
schieben und in Richtung Bündel führen, bis der Werkzeugkopf am Bandkopf (4) anliegt.
aHandhebel ein- oder mehrmals bis zum Anschlag durchziehen. Ist die vorgewählte Zugkraft
erreicht, wird das freie Bandende automatisch bündig mit dem Bandkopf abgeschnitten.
How to use
aPlace tie around the bundle and pass end of tie through closure head (4). Pull the tie tight.
aInsert tie into the slot of the head plate of the tool (5) and move the tool towards the tie
closure head (4) until touching.
aSqueeze and release the trigger, several times if necessary, until the preselected tension
is attained. The end of the tie will then be cut off flush at the tie closure head.
Einstellung/Setting
Stellung / Setting
MK9SST
1-4 STD
5-8 HVY
Bandtyp
Type
304 / 316 S.S.
304 / 316 S.S.
