AKS™ 3004 / 3504

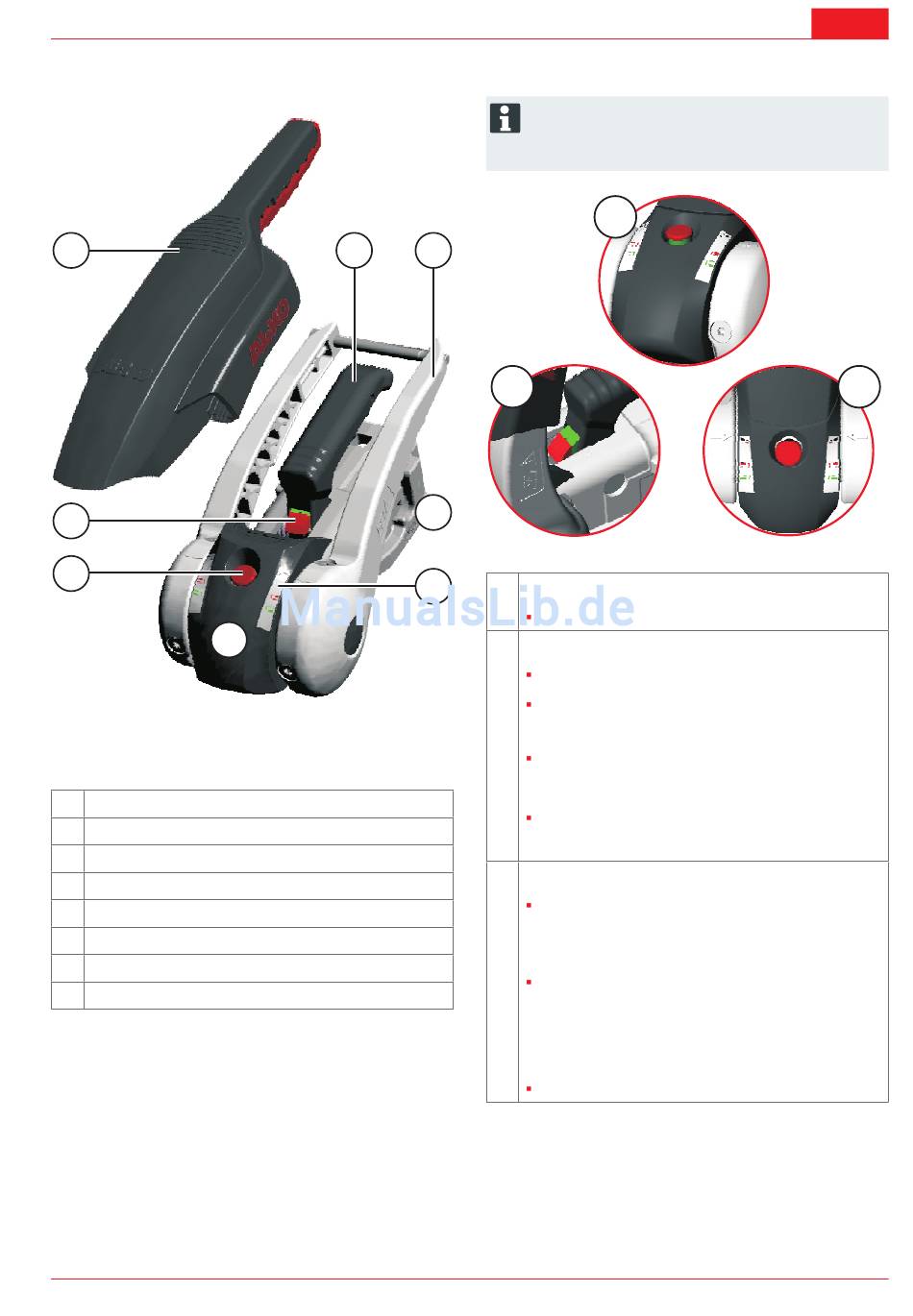

Productoverzicht

4
2
1
7
1 Controle-indicatie vastklikken
2 Slijtage-indicatie koppeling / kogel
3 Koppelingshandgreep
4 Stabilisatiehandgreep
5 Montage-aansluiting
6 Soft-Dock
7 Kogelopname
8 Trekhaak extern
1 367 804_a

Veiligheidsindicaties

3 4
2
5
6
1 Groene cilinder zichtbaar:
2 Groene markering zichtbaar:
3 Pijl onder de Soft-Dock-markering
Ter controle moet de AKS™ aangekoppeld en de
stabilisatiehandgreep tot aan de weerstand naar
beneden gedrukt zijn!
1
AKS op de kogel correct vastgeklikt
Frictie-elementen voor en achter in orde
Koppelingskogel in orde
Groene markering niet meer zichtbaar:
Frictie-elementen voor en achter versleten
Frictie-elementen vervangen!
ø Koppelingskogel < 49 mm
Koppelingskogel vervangen!
Frictie-elementen links en rechts in orde
Pijl boven de Soft-Dock-markering
Frictie-elementen links en rechts versleten
Frictie-elementen vervangen!
Pijl aan de Softdock-markering – 2
AKS is gesloten
NL
3
1 - groen:
1 - rood:
