FRONT
FRP
DAMPER
STAY
0917 ©2017 TAMIYA
●RC装置、 走行用バッテリーはキットに含まれません。
●R/C equipment, battery pack and charger sold separately.
DOUBLE WISHBONE
SUSPENSION
FRP DOUBLE-DECK FRAME
★製品改良のためキットは予告なく仕様を変更することがあります。
★Specifications are subject to change without notice.
★Technische Daten können im Zuge ohne Ankündigung verändert werden.
★Caractéristiques pouvant être modifiées sans information préalable.
TAMIYA, INC.
1
HARD
PROPELLER SHAFT
3-7 ONDAWARA, SURUGA-KU, SHIZUOKA 422-8610 JAPAN

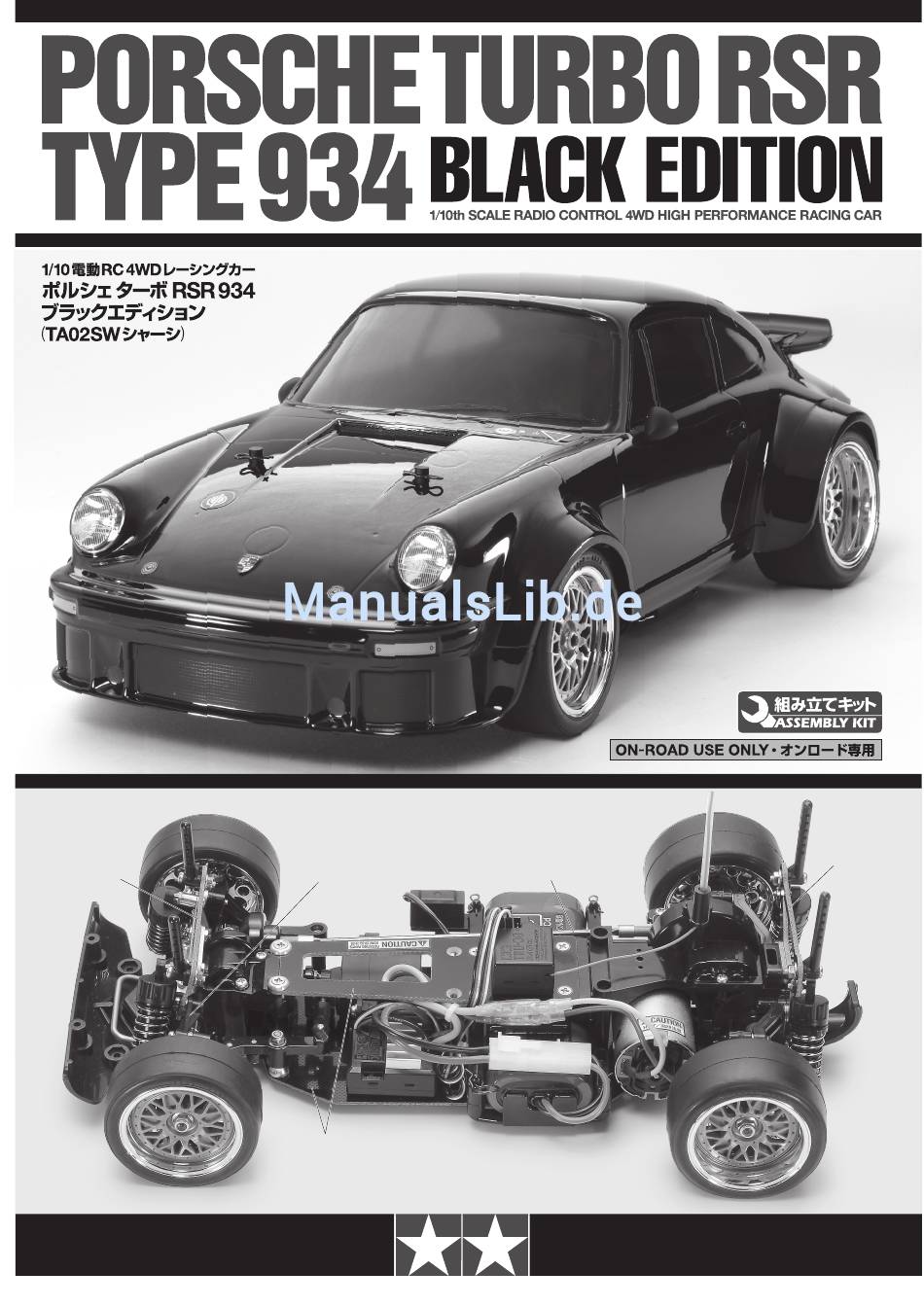

47362 Porsche 934 Black ( TA02SW ) ( 11056454 )
ITEM 47362
REAR
FRP
DAMPER
STAY
