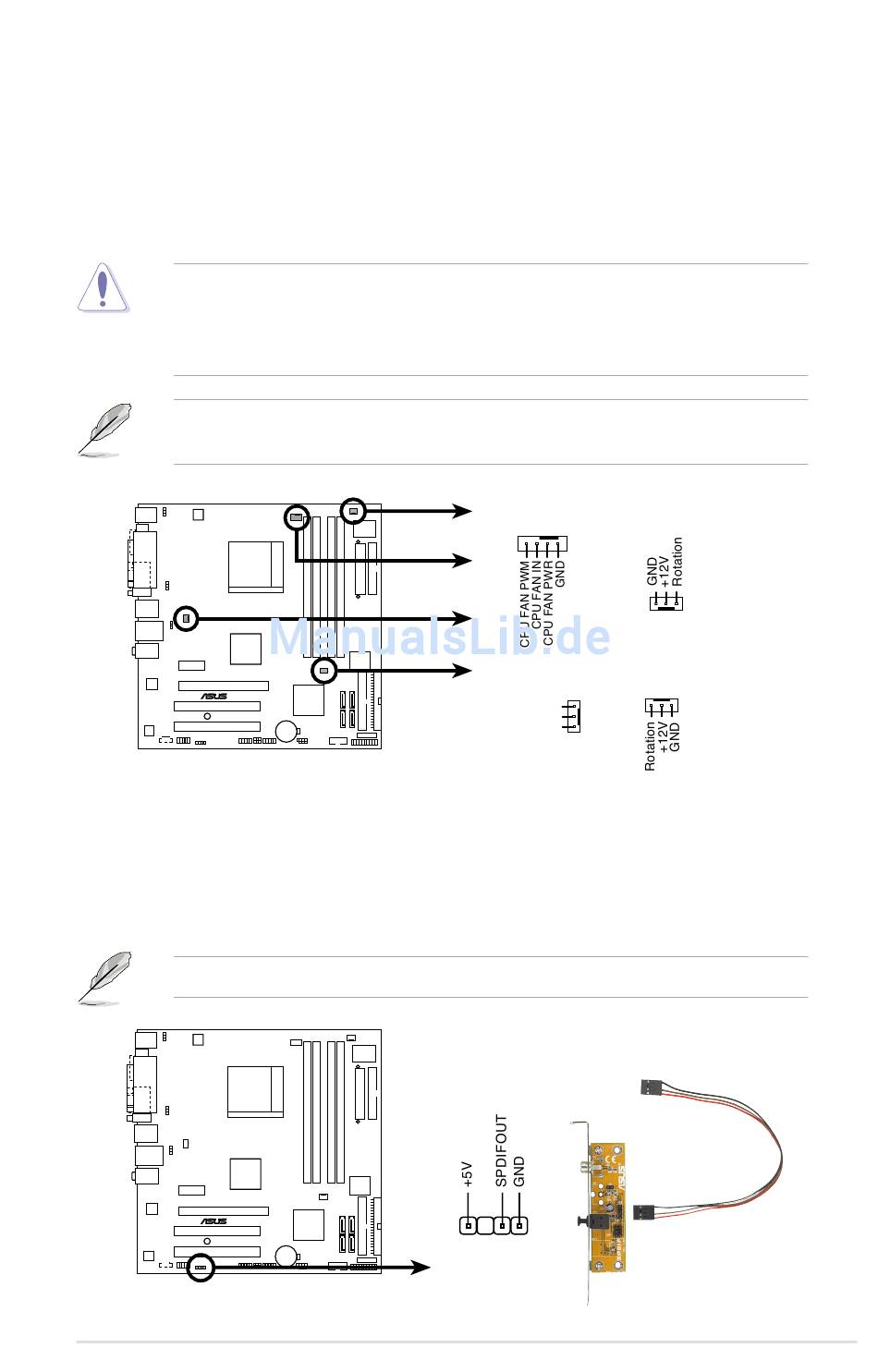

5. CPU-, Gehäuse- und Netzteillüfteranschlüsse
(4-pol. CPU_FAN, 3-pol. CHA_FAN1/2, 3-pin PWR_FAN)
Die Lüfteranschlüsse unterstützen Lüfter mit 350mA~740mA (max. 8,88W)
oder insgesamt 1A~2,22A (max. 26,64W) mit +12V. Verbinden Sie die
Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze
Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss.
Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden.
Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-
Komponenten beschädigen. Dies sind keine Jumper! Setzen Sie KEINE
Jumpersteckbrücke auf die Lüfteranschlüsse!
Die Q-Fan2-Funktion wird nur von den Anschlüssen CPU Fan und CHA_Fan1
unterstützt.
M2NBP-VM CSM
®
M2NBP-VM CSM Fan connectors
6. Digitaler Audioanschluss (4-1 pol. SPDIF_OUT)
Dieser Anschluss dient zum Verbinden des S/PDIF-Audiomoduls für digitalen
Sound. Verbinden Sie das eine Ende des S/PDIF-Audiokabels mit diesem
Anschluss und das andere Ende mit dem S/PDIF-Modul.
Das S/PDIF-Modul muss separat erworben werden.
M2NBP-VM CSM
®
M2NBP-VM CSM Digital audio connector
ASUS M2NBP-VM CSM
PWR_FAN
CPU_FAN
CPU_FAN
CHA_FAN1
CHA_FAN2
CHA_FAN1
Rotation
+12V
GND
SPDIF_OUT
PWR_FAN
CHA_FAN2
1-29
