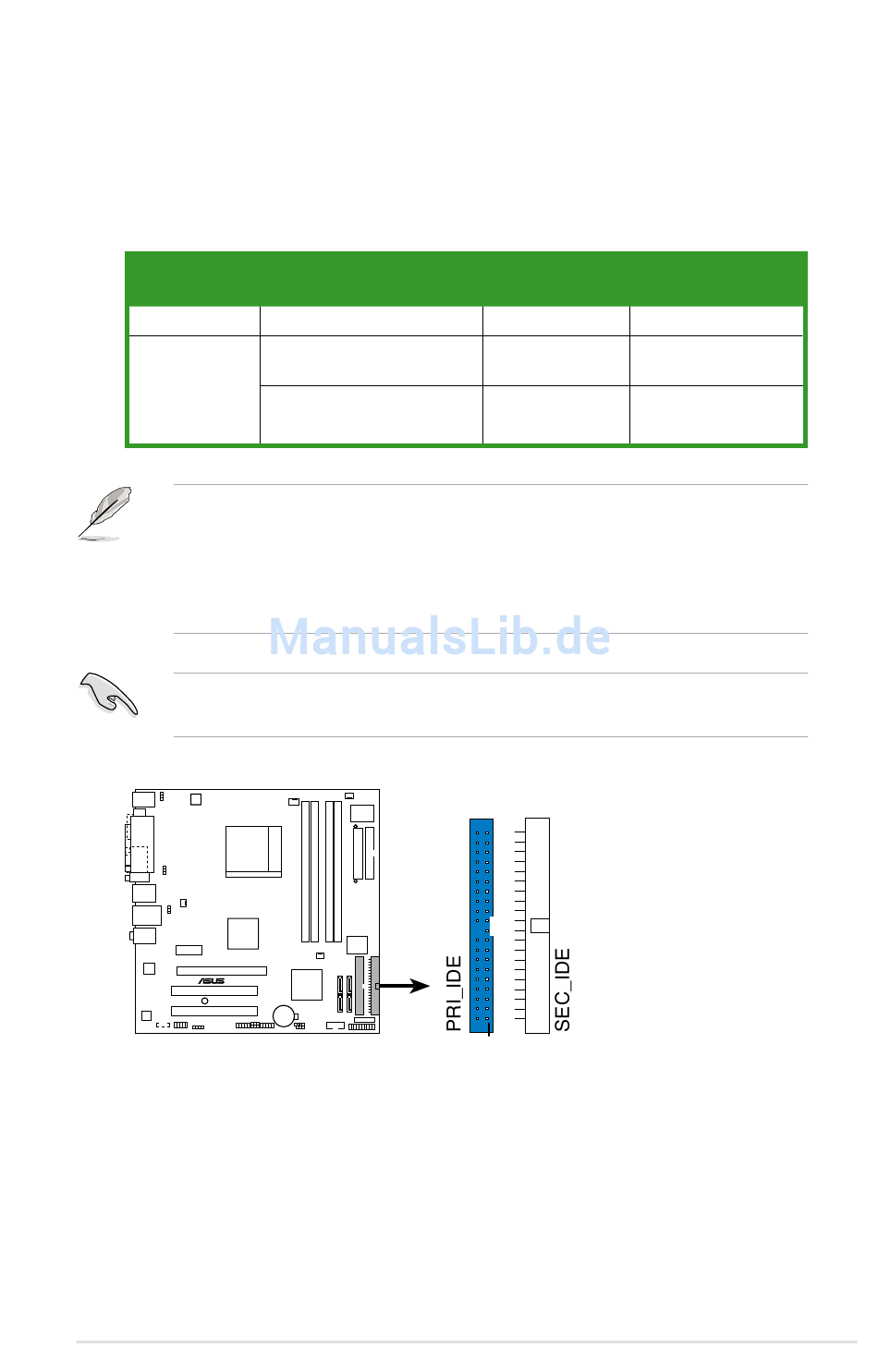

3. IDE-Anschlüsse (40-1 pol. PRI_IDE; 40-1 pol. SEC_IDE)
Die integrierten IDE-Anschlüsse nehmen Ultra DMA (133/100/66)-Signalkabel
auf. Jedes Ultra DMA 133/100/66-Signalkabel hat drei Anschlüsse: blau,
schwarz, und grau. Verbinden Sie den blauen Anschluss mit dem IDE-
Anschluss des Motherboards, und wählen Sie aus den folgenden Modi, um
das Gerät zu konfigurieren.
Ein Laufwerk
Zwei Laufwerke
• Der Pol 20 entfällt am IDE-Anschluss, damit er zum abgedeckten Loch
auf dem Ultra DMA-Kabelanschluss passt. Dies verhindert eine falsche
Einsteckrichtung beim Anschließen des IDE-Kabels.
• Verwenden Sie für Ultra DMA 133/100/66 IDE-Geräte ein 80-adriges IDE-
Kabel.
Falls einer der Gerätejumper auf "Cable-select" eingestellt ist, müssen die
anderen Gerätejumper ebenfalls so eingestellt werden.
M2NBP-VM CSM
®
M2NBP-VM CSM IDE connectors
ASUS M2NBP-VM CSM
Laufwerksjumper
Cable-Select oder Master
Cable-Select
Master
Slave
Laufwerks-
modus
-
Master
Slave
Master
Slave
NOTE: Orient the red markings
(usually zigzag) on the IDE
ribbon cable to PIN 1.
PIN 1
Kabelanschluss
Schwarz
Schwarz
Grau
Schwarz oder grau
1-27
