1.7

Systemspeicher

1.7.1 Übersicht
Das Motherboard ist mit vier Double Data Rate 2 (DDR2) Dual Inline Memory
Module (DIMM)-Steckplätzen ausgestattet.
Ein DDR2-Modul hat die selbe Abmessungen wie ein DDR DIMM-Modul,
verwendet aber 240 Pole im Gegensatz zu einem 184-pol. DDR DIMM-Modul.
DDR2 DIMM-Module sind anders gekerbt, so dass sie nicht in einen DDR DIMM-
Steckplatz eingesteckt werden können.

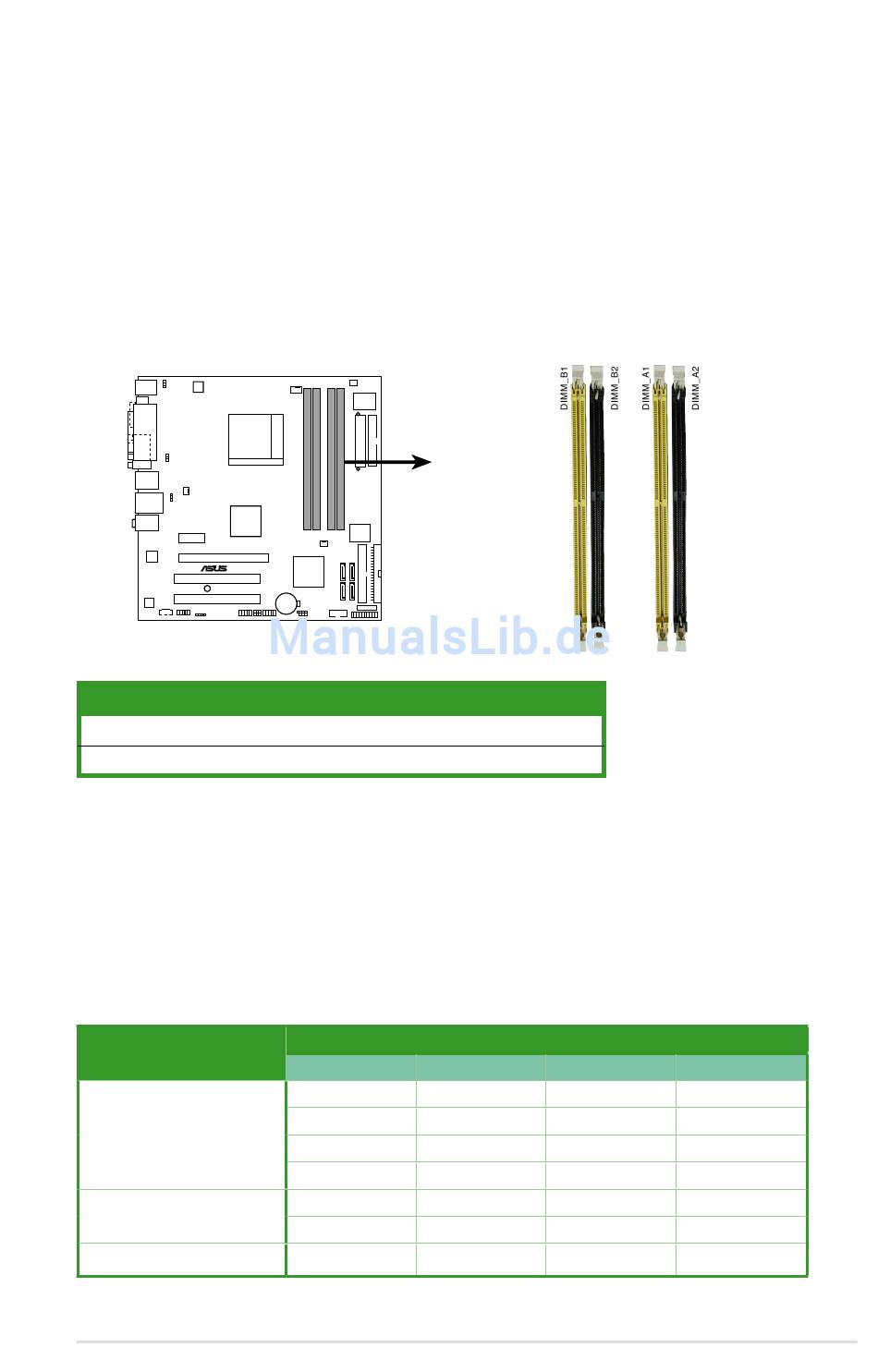

Die nachstehende Abbildung zeigt die Position der Steckplätze an:
M2NBP-VM CSM
®
M2NBP-VM CSM 240-pin DDR2 DIMM sockets
Kanal
Kanal A
Kanal B
1.7.2 Speicherkonfigurationen
Mit Hilfe der Speicherkonfigurationen in diesem Abschnitt können Sie 256 MB,
512 MB, 1 GB, und 2 GB ungepufferte ECC und nicht-ECC DDR2 DIMMs in den
DIMM-Steckplätzen installieren.

Empfohlene Speicherkonfigurationen

Modus
Single Channel
Dual-channel (1)
Dual-channel (2)
ASUS M2NBP-VM CSM
Steckplätze
DIMM_A1 und DIMM_B1
DIMM_A2 und DIMM_B2
DIMM_A1
Belegt
–
–
–
Belegt
–
Belegt
Steckplätze
DIMM_A2 DIMM_B1
– –
Belegt –
– Belegt
– –
– Belegt
Belegt –
Belegt Belegt
DIMM_B2
–
–
–
Belegt
–
Belegt
Belegt
1-13
