3 Funktionsbeschreibung

3.4.2 Heizbetrieb Thermo Top T

Ist die Kühlflüssigkeitstemperatur bei Inbetriebnahme
unter 20° C, wird die Umwälzpumpe voll angesteuert
(hohe Drehzahl) und das Heizgerät arbeitet in Volllast.
Über 20° C Kühlflüssigkeitstemperatur wird die Umwälz-
pumpenspannung abgesenkt (niedrige Drehzahl), um
schnell eine Wasseraustrittstemperatur von 65° C zu
erreichen. Nach Erreichen einer Temperatur von 65° C
wird diese durch die Umwälzpumpenregelung weit-
gehend konstant gehalten.
Bei einer Verringerung des Wärmebedarfs wirkt die
Umwälzpumpenregelung einer Temperaturerhöhung
durch Steigerung der Förderleistung (hohe Drehzahl)
entgegen.
Bei weiterem Anstieg der Wassertemperatur erfolgt die
Regelung wie unter 3.4.1.
3.5

Ausschalten

3.5.1 Ausschalten mit Vorwahluhr

Mit Ausschalten des Heizgerätes erlischt im Anzeigen-
feld das Heizsymbol ( ). Die Brennstoffzufuhr wird
unterbrochen, wodurch die Verbrennung beendet wird.
Die Umwälzpumpe und das Brennluftgebläse laufen
jedoch weiter, um das Heizgerät abzukühlen (Nachlauf).
Die Nachlaufzeit beträgt 87 Sekunden.
°C
85
78
75
70
302
Volllast Teillast
Wärmebedarf kleiner als 50 % der Heizleistung
Wärmebedarf 50 – 100 % der Heizleistung
Wärmebedarf größer als 100 % der Heizleistung

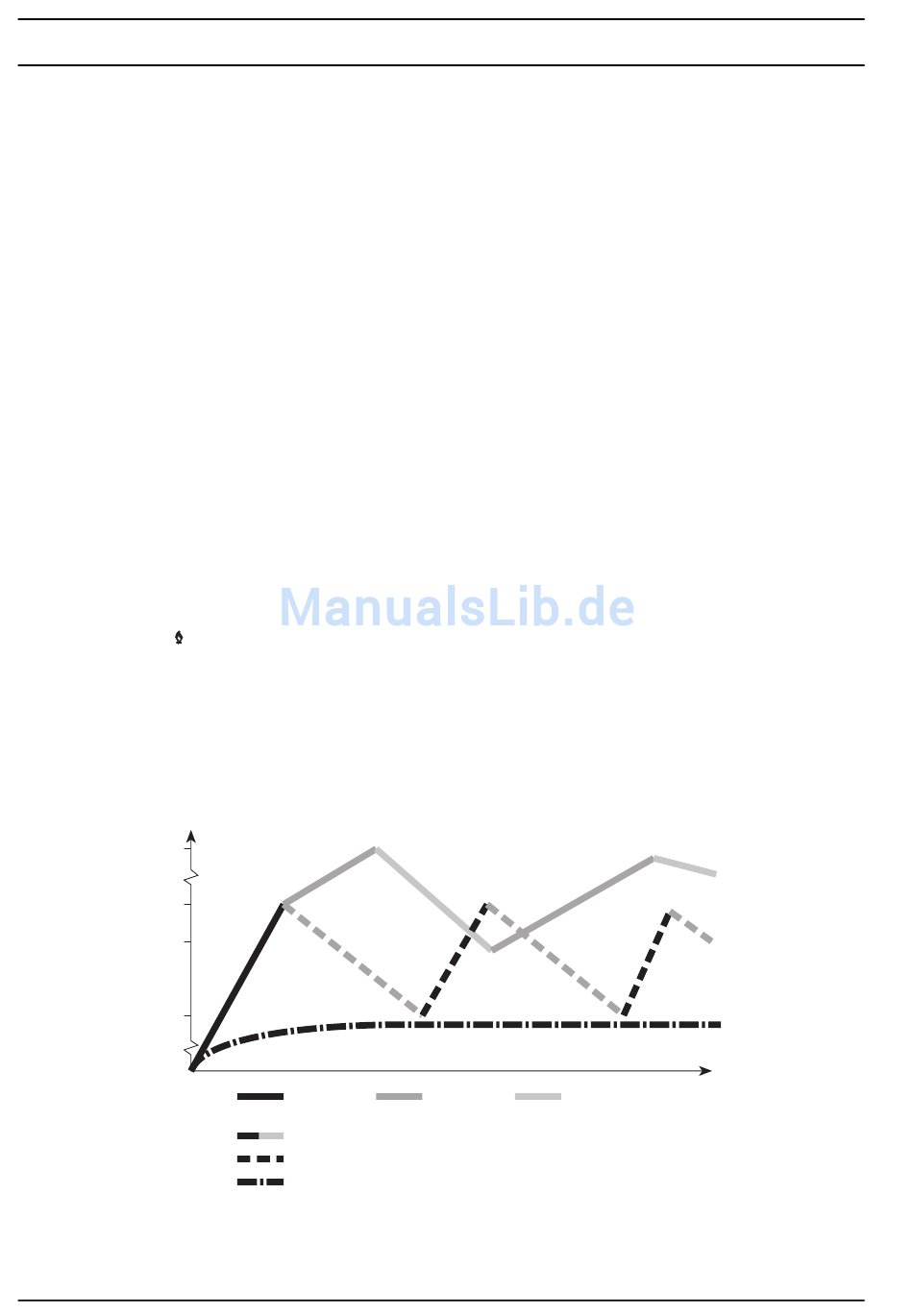

Abb. 301 Betriebszustände (Prinzipdarstellung)
Wird das Heizgerät im Teillastbetrieb ausgeschaltet,
läuft das Brennluftgebläse in der Nachlaufzeit
35 Sekunden in Teillast und 85 Sekunden in Volllast.
Erfolgt das Ausschalten im Volllastbetrieb, läuft das
Brennluftgebläse in der Nachlaufzeit 35 Sekunden in
Teillast und 85 Sekunden in Volllast.
Befindet sich das Heizgerät beim Ausschalten in der
Regelpause, erfolgt kein Nachlauf.
Ein Wiedereinschalten des Heizgerätes während des
Nachlaufes ist möglich und zulässig.
3.6 Störungen
3.6.1 Störabschaltung
Bei Nichtzustandekommen der Flamme wird maximal
170 Sekunden Brennstoff gefördert.
Bei Erlöschen der Flamme während des Betriebes wird
max. 85 Sekunden Brennstoff gefördert.
Im Überhitzungsfall löst der Überhitzungsschutz aus.
Dadurch wird die Brennstofförderung unterbrochen. Die
Überhitzung wird nicht angezeigt.
In allen Fällen (ausgenommen bei einem Defekt am
Brennluftgebläse) erfolgt nach einer Störabschaltung ein
Nachlauf von 120 Sekunden.
Regelpause
Thermo Top
t
