2.2.2 Flammwächter
Der Flammwächter ist ein niederohmiger PTC-Wider-
stand, der durch die Flamme seinen Widerstand ändert.
Die Widerstandsänderung wird vom Steuergerät
ausgewertet.
Über den Flammwächter wird während des gesamten
Heizgerätebetriebs der Flammzustand überwacht.
2.2.3 Brennereinsatz
Im Brennereinsatz wird der Brennstoff über den
Brennerquerschnitt im Brennerrohr verteilt.

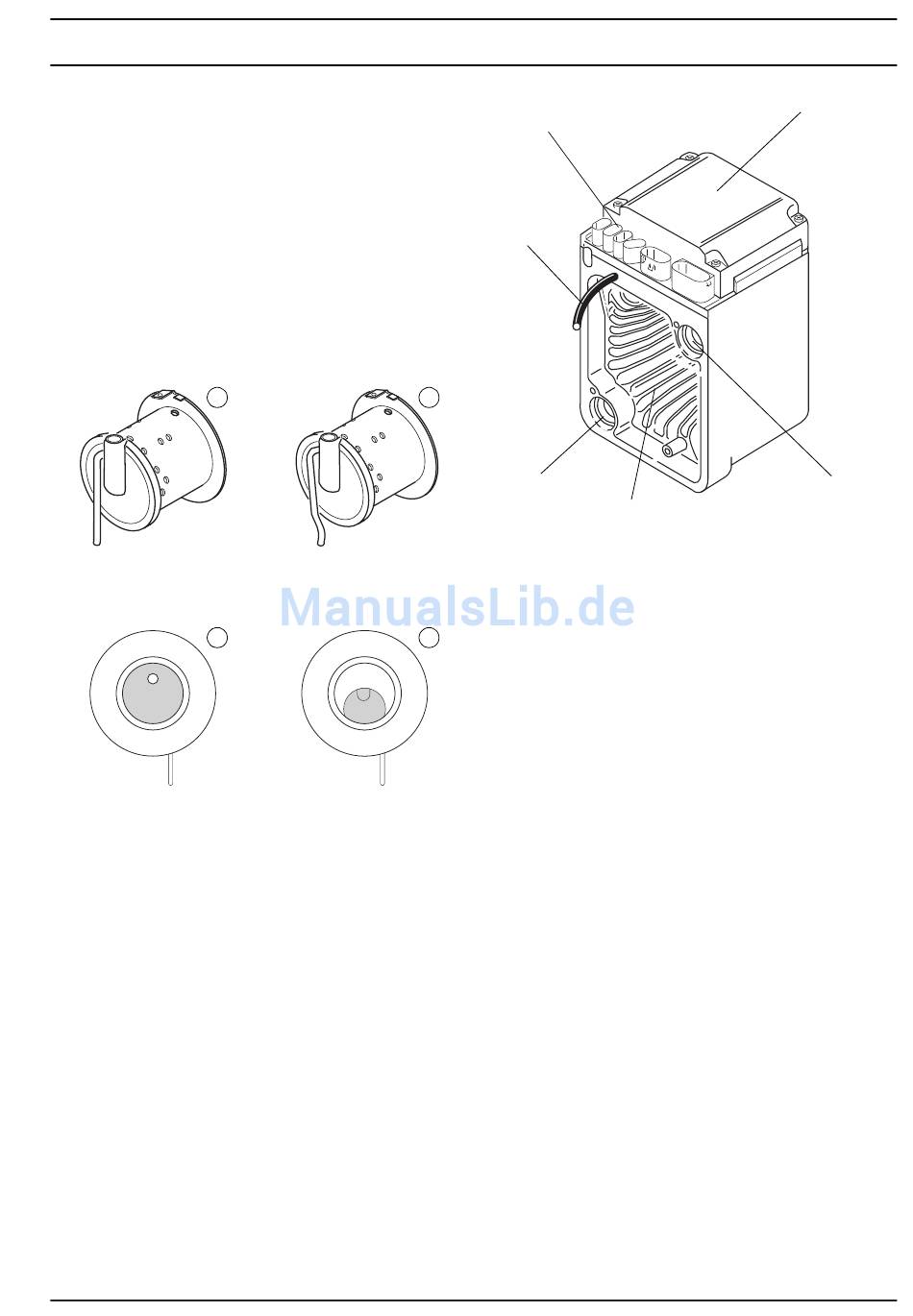

A
Brennereinsatz
(Benzin, Lochblech)
A
2.2.4 Brennrohr
Im Brennrohr erfolgt die Verbrennung des Brennstoff-
Luft-Gemisches, und dadurch bedingt die Erwärmung des
Wärmeübertragers.
2.3 Steuergerät/Wärmeübertrager
Das Steuergerät/Wärmeübertrager beinhaltet
das Steuergerät
den Temperaturfühler
den Überhitzungsschutz
den Wärmeübertrager
den Kühlmitteleintritt
den Kühlmittelaustritt
wassergeschützte Steckverbindungen
Schlauch zur Belüftung des Steuergerätes
ggf. den Empfänger für Telestart T60
HINWEIS
Das Steuergerät/Wärmeübertrager darf nicht zerlegt
werden.
B
Brennereinsatz
(Diesel, nur Vlies)
B
2 Allgemeine Beschreibung
wassergeschützte
Steckverbindungen
Belüftungs-
schlauch
Kühlmitteleintritt
Wärmeübertrager
2.3.1 Steuergerät
Das Steuergerät ist das zentrale Bauteil und gewähr-
leistet den Funktionsablauf und die Überwachung des
Brennbetriebs. Es erkennt alle Unterbrechungen oder
Kurzschlüsse aller elektrischen Bauteile des Heizgerätes
als Fehler.
Das Steuergerät wird vom Brennluftsammelraum des
Brenners über einen Belüftungsschlauch belüftet.
2.3.2 Temperaturfühler
Der Temperaturfühler erfasst die Kühlmitteltemperatur im
Wärmeübertrager des Heizgeräts als elektrischen
Widerstand. Dieses Signal wird zum Steuergerät geführt
und dort verarbeitet.
2.3.3 Überhitzungsschutz
Der Überhitzungsschutz, über einen Temperaturwider-
stand gesteuert, schützt das Heizgerät vor unzulässig
hohen Betriebstemperaturen. Der Überhitzungsschutz
spricht bei einer Wassertemperatur höher als 110° C an
und schaltet das Heizgerät aus.
2.3.4 Wärmeübertrager
Im Wärmeübertrager wird die durch die Verbrennung
erzeugte Wärme auf den Kühlmittelkreislauf übertragen.
Steuergerät
Kühlmittelaustritt
