Lichtmeter LM10
2. Anzeige

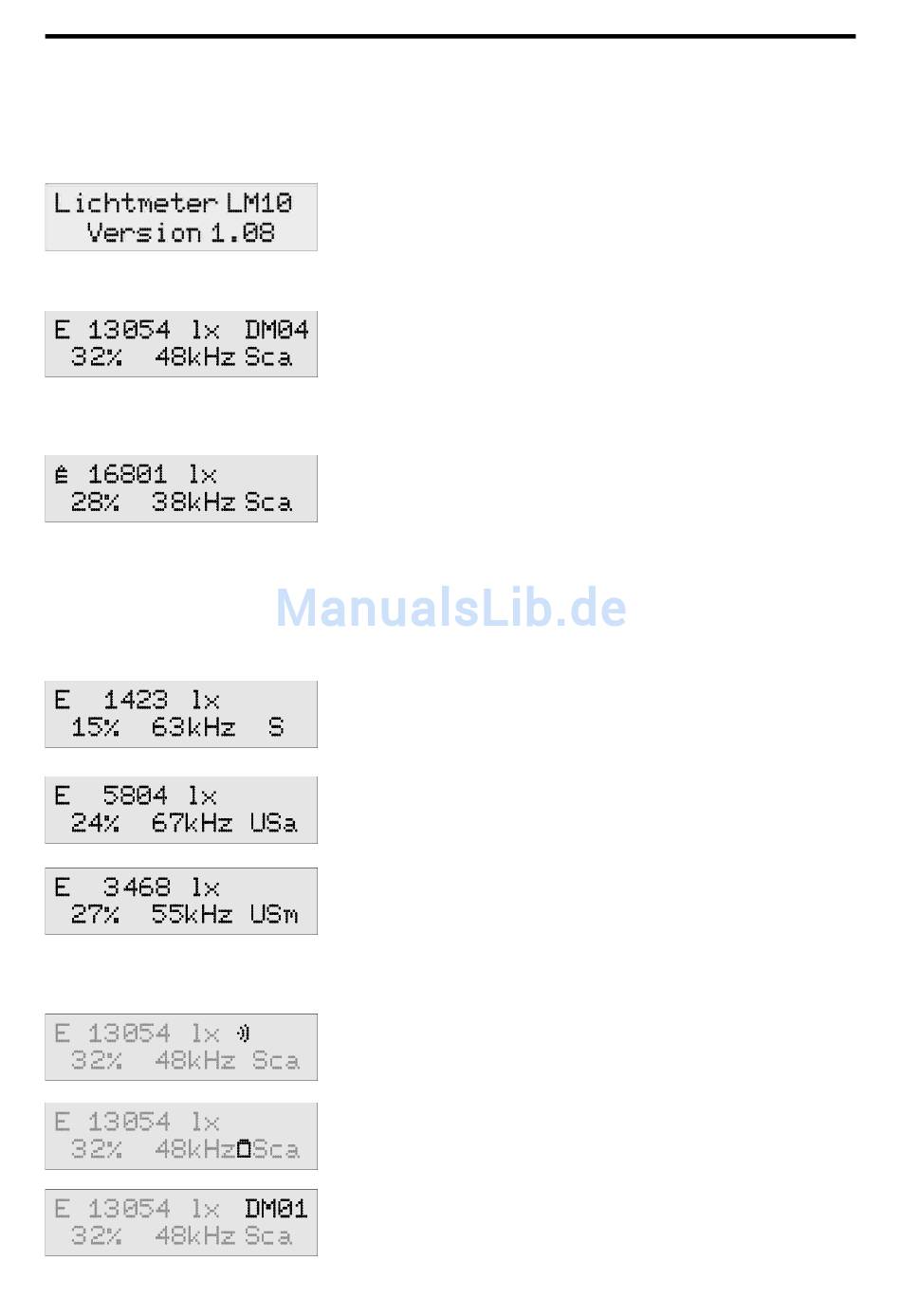

Das Lichtmeter LM10 verfügt über ein zweizeiliges Display zur Darstellung von Messwerten, Funk-
tionen und des Einstellungsmenüs.
2.1. Messwertanzeigen
2.2. Zusatzinformationen
Beim Einschalten wird die Softwareversion angezeigt
In der Standardanzeige ist in der ersten Zeile die Beleuchtungs-
stärke E in Lux sowie eine aktive Aufzeichnung eines Daten-
satzes sichtbar. Darunter ist der Flimmeranteil in % sowie die
stärkste Frequenz des Flimmerns ablesbar. "Sca" steht für den
Scan-Modus zum Messen der Flimmerfrequenz.
Mit der Auswahl-Taste kann zwischen der Anzeige der
verschiedenen Messsonden umgeschaltet werden:
- Sichtbares Licht E
- Maximalwert Ê
- Infrarotes Licht IR
- Ultraviolettes Licht UV
- Farbtemperatur TF
Wird in der zweiten Zeile "S" angezeigt, ist der Audiomodus für
den hörbaren Bereich aktiv.
"USa" steht für den automatischen Ultraschallmodus, die
ausgeprägteste Ultraschallfrequenz wird in den hörbaren
Frequenzbereich transformiert.
"USm" zeigt den manuellen Ultraschallmodus an. Hier wird die
Ultraschallfrequenz, die in den hörbaren Frequenzbereich
transformiert wird, manuell über Tasten eingestellt. Dies ist in
1 kHz-Schritten in einem Bereich von 10 kHz bis 400 kHz
möglich.
Tonsymbol: Zeigt an, welcher Funktion die akustische Anzeige
zugeordnet ist.
Batteriesymbol: Batterien/Akkus sollten baldmöglichst ausge-
tauscht werden.
Loggerfunktion: Am Ende der oberen Zeile wird die Loggerfunk-
tion angezeigt, sobald diese aktiviert ist.
