Lichtmeter LM10
1.2. Gerätebeschreibung

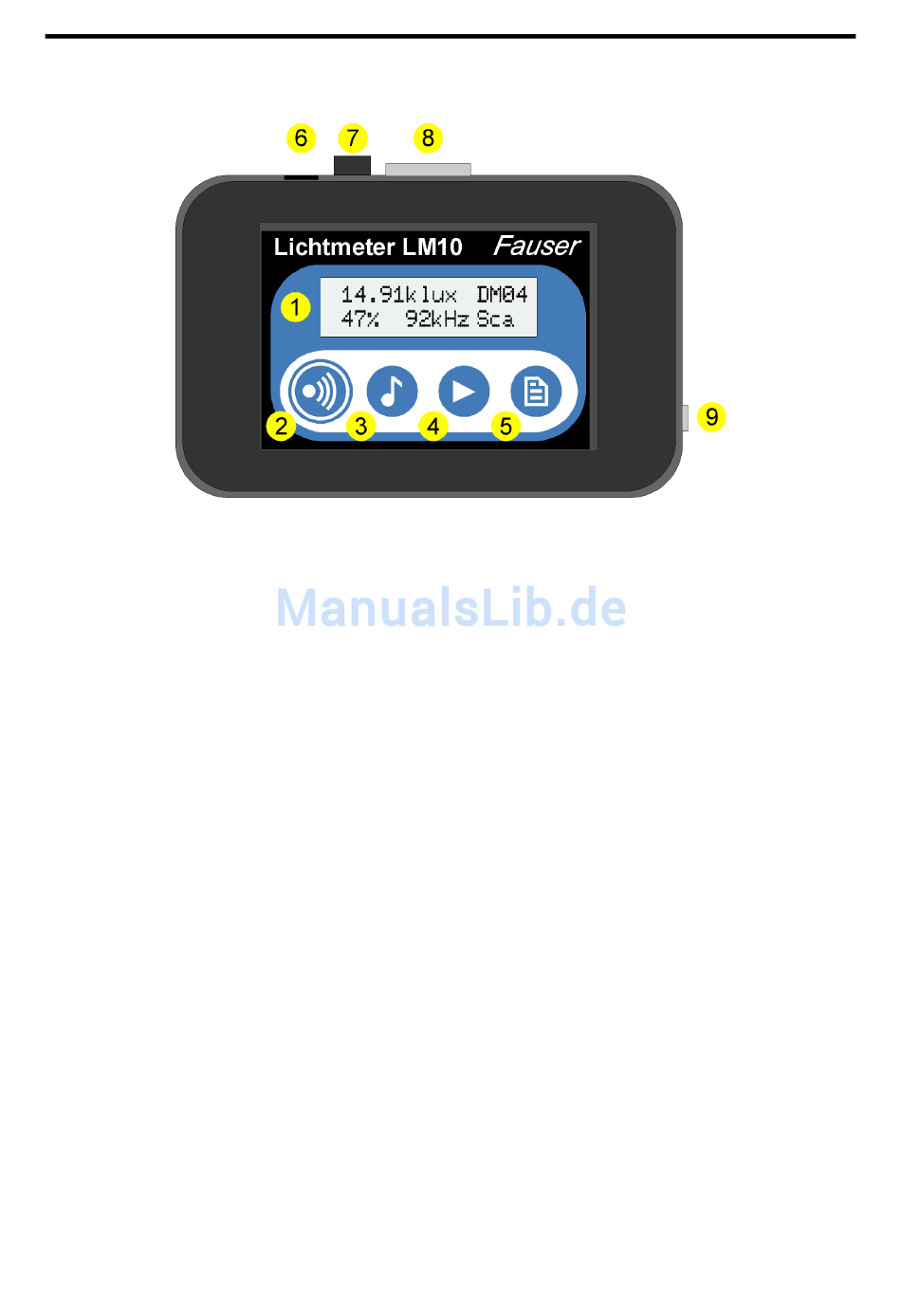

Abbildung 1: Lichtmeter LM10
➊
Display (→ 2)
➋
Ein/Ton-Taste (→ 3.1)
➌
Audio/USB-Taste (→
➍
Auswahl/Menü-Taste (→ 3.1)
➎
Speicher-Taste (→ 3.1)
➏
USB-Buchse
Zur Spannungsversorgung mit dem USB-Netzteil (Art.-Nr. 520) sowie zur Verbindung des
Lichtmeters LM10L/LS mit einem PC über das beiliegende USB-Kabel.
Spannungsausgang (→ . 8 5) (nur LM10S/LS)
➐
Spannungsausgang der einzelnen Messgrößen
➑
Sensorbuchse
Zum Aufstecken der verschiedenen Messsonden.
➒
Kopfhörerbuchse
Bei den Audiofunktionen kann statt dem integrierten Lautsprecher auch ein Kopfhörer
angeschlossen werden. Der Lautsprecher ist dann deaktiviert.
. 3 1)
