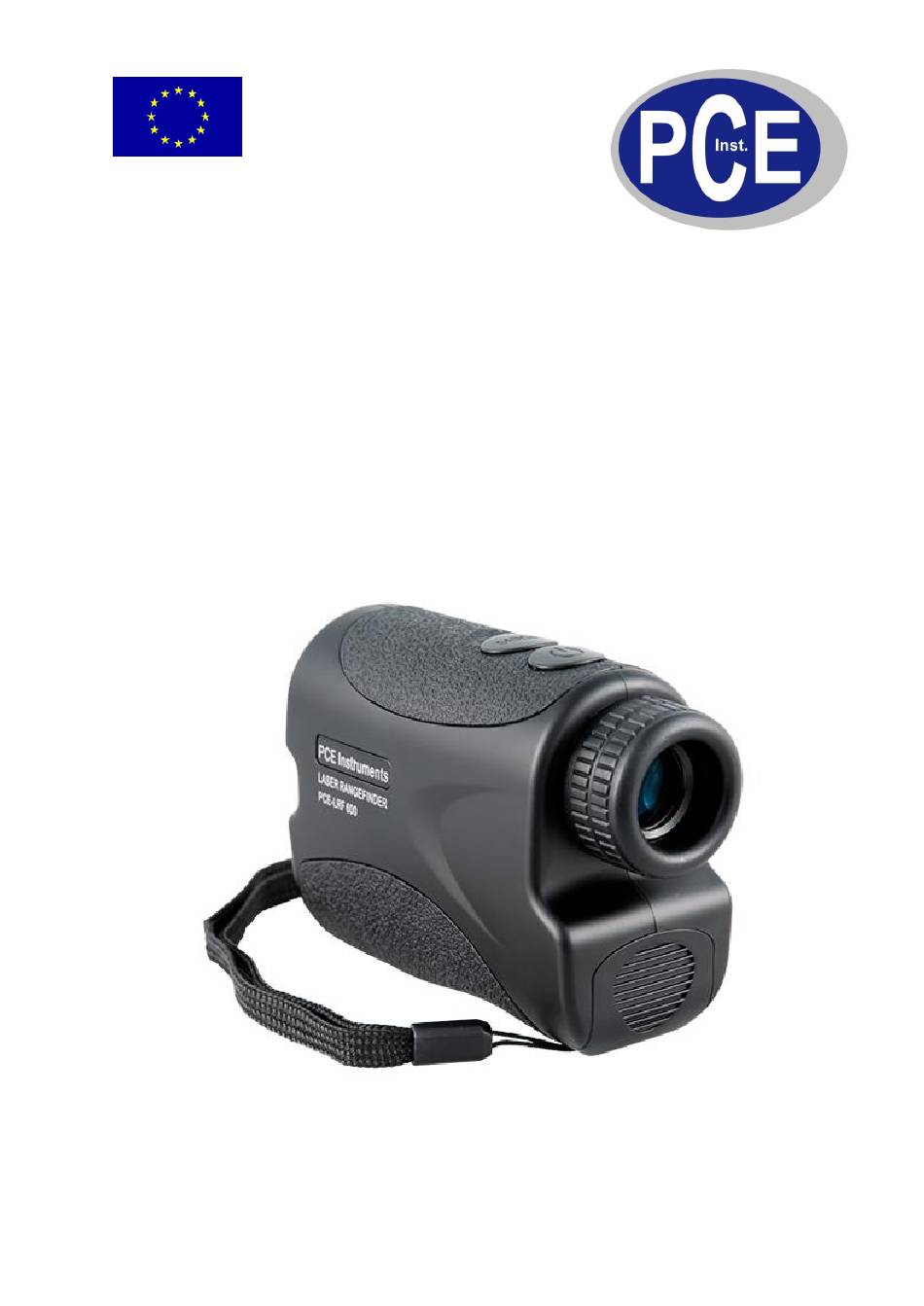

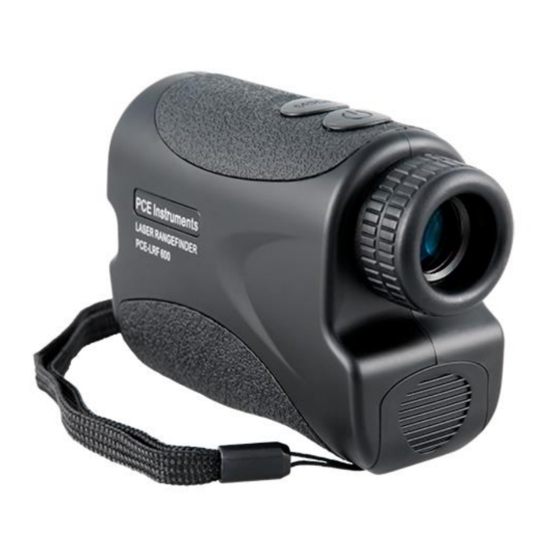

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Monokularer Entfernungs- und Geschwindigkeitsmesser PCE-LRF 600 Version 1.0 22.08.2014...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Sicherheit ........................3 Warnhinweise ..........................3 Einleitung ........................4 Lieferumfang ..........................4 Spezifikationen ......................5 Gerätebeschreibung ..................... 6 Der integrierte LCD Display ......................7 Betriebsanleitung ......................8 Modus - Entfernungsmessungen ....................9 Modus – Geschwindigkeitsmessungen ..................10 Das Verändern der Einheiten ....................11 Automatische Abschaltung .......................11 Wartung und Reinigung .................... -
Seite 3: Sicherheit
BETRIEBSANLEITUNG www.warensortiment.de Sicherheit Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung. Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. -
Seite 4: Einleitung
Geschwindigkeitsmesser mit einer CR2 / 3 V Batterie. Der Entfernungsmesser findet ein weites Anwendungsgebiet bei Reisen, Sightseeing Touren, beim Golfen, Jagen, Jagen und bei Outdoor Projekten. Lieferumfang 1x PCE-LRF 600, 1x Tasche, 1x Bedienungsanleitung, 1x Batterie, 1 x Reinigungstuch, 1 x Trageschlaufe... -
Seite 5: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Spezifikationen Technische Daten zur Entfernungsmessung 6 … 800 m Messbereich der Entfernung 4 … 875 Y Genauigkeit ±1 m (Y); ±0,2 % Auflösung Technische Daten zur Geschwindigkeitsmessung 0 … 300 Km/h Messbereich der Geschwindigkeit 0 … 222 m/s ±... -
Seite 6: Gerätebeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Gerätebeschreibung Der Monokulare Multifunktions- Entfernungsmesser und Winkelsucher 1 – Linse des Messgerätes 2 – Linse des Lasers 3 – Modus Taste 4 – Start Taste 5 – Justierrad 6 – Batteriefach... -
Seite 7: Der Integrierte Lcd Display
BETRIEBSANLEITUNG www.warensortiment.de Der integrierte LCD Display 1) „Ready“ – Das Gerät ist bereit für die Messung 2) „ “ – Zeigt einen niedrigen Batteriestand an 3) „Range“ – Modus zur Entfernungsmessung 4) „Speed“ – Modus zur Geschwindigkeitsmessung 5) „ “ – Fixierhilfe; mit ihr kann ein Ziel genauer anvisiert werden 6) „... -
Seite 8: Betriebsanleitung
BETRIEBSANLEITUNG www.warensortiment.de Betriebsanleitung 1. Justieren Sie das Monokular, sodass das Ziel klar vor ihnen erscheint. 2. Der Monokulare, Multifunktionale Entfernungs- und Geschwindigkeitsmesser besitzt zwei Tasten. einen eine „Start“-Taste eine „Modus“-Taste (Mode). Wenn Sie die „Start“-Taste für einen Zeitraum von einer Sekunde gedrückt halten, so startet das Gerät. -
Seite 9: Modus - Entfernungsmessungen
BETRIEBSANLEITUNG www.warensortiment.de Modus - Entfernungsmessungen Das Messgerät beseitzt 2 Messmodi. Zum einen den Modus für die Entfernungsmessung, zum anderen einen Modus für die Geschwindigkeitsmessung. Wenn Sie die „Modus“-Taste drücken, wählen Sie zwischen den beiden Modi aus. Wenn der Modus für die Entfernungsmessung ausgewählt ist, so erscheint in der linken oberen Ecke vom LCD Display das Wort „Range“. -
Seite 10: Modus - Geschwindigkeitsmessungen
BETRIEBSANLEITUNG www.warensortiment.de Modus – Geschwindigkeitsmessungen Wenn der Modus für die Geschwindigkeitsmessungen ausgewählt wurde, so erscheint das Wort „Speed“ in der oberen Hälfte vom LCD Display. Drücken Sie die „Start“ Taste, um die Messung zu starten. Die Werte der Geschwindigkeitsmessung, werden ca. nach drei Sekunden in der unteren Hälfte vom LC Display angezeigt. -
Seite 11: Das Verändern Der Einheiten
BETRIEBSANLEITUNG www.warensortiment.de Das Verändern der Einheiten „M“, „Y“ – „M“ „Y“ stehen für Einheiten Meter Yards. Während Sie im Modus für Entfernungsmessungen sind, können Sie dieser verändern, indem Sie die „Modus“ Taste lange gedrückt halten. „Km/h“, „m/s“ - „Km/h“ und „m/s“ stehen für die Einheiten Kilometer pro Stunde und Meter pro Sekunde. -
Seite 12: Wartung Und Reinigung
BETRIEBSANLEITUNG www.warensortiment.de Wartung und Reinigung Batteriewechsel Wenn der Akkustand schwach ist, so wird dies durch ein kleines Batteriesymbol angezeigt. Die Batterien müssen daraufhin gewechselt werden. Um die Batterien zu wechseln, muss die Batterieabdeckung auf der Seite des Okulars entfernt werden. Dazu wird die Abdeckung nach unten, also vom Okular weg gezogen. -
Seite 13: Entsorgung
BETRIEBSANLEITUNG www.warensortiment.de Entsorgung Batterien dürfen aufgrund der enthaltenen Schadstoffe nicht in den Hausmüll entsorgt werden. Sie müssen an dafür eingerichtete Rücknahmestellen zu Entsorgung weitergegeben werden. Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt.
