www.warensortiment.de
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.

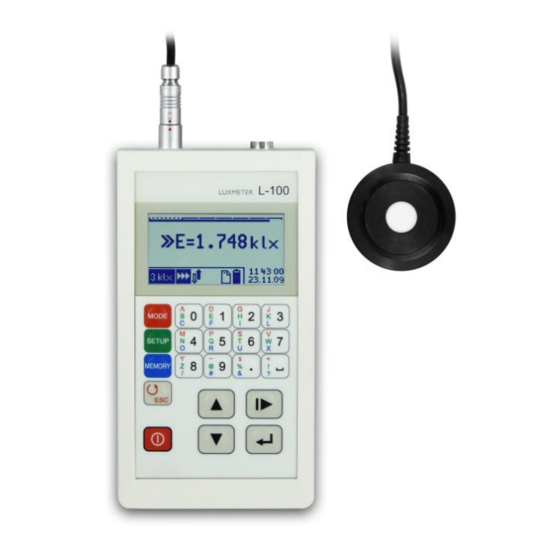

Bedienungsanleitung
Lichtmessgerät
PCE-L 100
Version 1.1
24.10.2011
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments L 100
Inhaltszusammenfassung für PCE Instruments L 100
- Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Lichtmessgerät PCE-L 100 Version 1.1 24.10.2011...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Ausstattung ....................... 4 Technische Spezifikationen ......................... 4 Messsonde ............................5 Bedienteil ............................5 Zubehör ........................5 Basiszubehör ............................5 Optionales Zubehör ..........................5 Bedienteil ........................5 Display ........................6 Hauptdisplay ............................6 Messwert-Logarithmus-Graph ......................7 Status-Graph ............................7 4.3.1 Messbereichsfeld .......................... - Seite 3 BETRIEBSANLEITUNG www.warensortiment.de Automatische Ausschaltung ........................18 Weiterführende Empfehlungen ................18 Garantie und Reparatur ................... 18 10 CE Zertifizierung...................... 18 11 Anhang A: Sensor G.L-100 ..................19 12 Anhang B: Distanz-Leuchtdichte-Vorsatz PCE-DLM 1 ..........19 13 Anhang E: Aufsatz-Leuchtdichte-Vorsatz PCE-KLM 1 ..........20 14 Entsorgung ......................
-
Seite 4: Ausstattung
BETRIEBSANLEITUNG www.warensortiment.de Ausstattung Der Lichtstärkemesser PCE-L 100, ist ein Messgerät der neusten Generation, entwickelt für genauste Messungen der Lichtintensität und Lichtstrahlung natürlicher und künstlicher Lichtquellen, sowie Messungen der Aufsatz- und Distanzleuchtdichte. Die hochwertige Qualität unterbietet die Vorgaben der Internationale Beleuchtungskommission (CIE) und erfüllt somit die Voraussetzungen der Genauigkeitsklasse A. Das Lichtstärkemessgerät ist mit einem Grafikdisplay ausgerüstet, was Ihnen erlaubt mehrere Messwerte... -
Seite 5: Messsonde
BETRIEBSANLEITUNG www.warensortiment.de Messsonde Die Sonde vom PCE-L 100 verfügt über: Spektral- und Kosinuskorrekturfilter Analog / Digitalwandler Automatische Nullstellung Automatische Bereichwahl Kalibrierdatenspeicher Verbindungsstecker zum Bedienteil [nm] Bedienteil Das Bedienteil vom PCE-L 100 verfügt über: Kommunikationsmöglichkeit mit der angeschlossenen Sonde Visualisiert die Messergebnisse Bildet die Schnittstelle zwischen Mensch und Messgerät... -
Seite 6: Display
BETRIEBSANLEITUNG www.warensortiment.de Display Messergebnisse werden auf dem Grafikdisplay oberhalb der Zifferntasten angezeigt. Die Anzeige besteht aus dem Messergebnis, der logarithmischen Anzeige sowie der Statusleiste. Die oberen Beispiele zeigen Ergebnisse für die Beleuchtungsstärke, die relative Leuchtstärke, Statistik- und Integral-Modus Hauptdisplay Das Display zeigt folgende Symbole: Messindikator: Pause Messung läuft... -
Seite 7: Messwert-Logarithmus-Graph
BETRIEBSANLEITUNG www.warensortiment.de Der Messwert wird im Display, entsprechend dem gewählten Messbereich, mit einer festen Auflösung angezeigt. Falls der Messwert größer sein sollte als 9999 (mal der Auflösung), wird nur ein Ausschnitt des Ergebnisses angezeigt. Der Dezimalpunkt und der Multiplikator werden so angezeigt, dass dieses dem Messergebnis am nächsten kommt. -
Seite 8: Speicherfeld
BETRIEBSANLEITUNG www.warensortiment.de 4.3.5 Speicherfeld automatische Speicherung in den Speicher Speicher ist leer Speicher ist teilweise belegt Speicher ist voll 4.3.6 Batterieindikator Batterie ist voll Batterie ist teilweise leer 4.3.7 Alarmfeld Alarm ist aktiviert 4.3.8 Datum / Uhrzeit Das aktuelle Datum und die aktuelle Uhrzeit stehen unten rechts im Display. Wenn Sie sich jedoch gespeicherte Werte anschauen zeigt Ihnen das Gerät hier Uhrzeit und Datum der Aufnahme Bedienung... - Seite 9 BETRIEBSANLEITUNG www.warensortiment.de Einzelmessung Funktion: wählt den Einzelmessmodus, andere Optionen bleiben unberührt. Dauermessung Funktion: wählt den Dauermessmodus, andere Optionen bleiben unberührt. Relative Messung Funktion: wählt die relative Messung (on/off) Nachdem Sie diesen Modus gewählt haben öffnet sich ein neues Menüfenster um den Referenzwert auszuwählen.
-
Seite 10: Menü „Setup
BETRIEBSANLEITUNG www.warensortiment.de Menü „SETUP“ 5.1.2 Autorange Funktion: schaltet die automatische Messbereichswahl an oder aus. Wenn die automatische Messbereichswahl ausgeschaltet ist muss der Messbereich manuell gewählt werden. Während der Einzelmessung ist diese Funktion immer aktiviert. Zero setting – Nullpunkt festlegen Funktion: stellt den Nullpunkt in dunkler Umgebung ein. Warnung: Der Nullpunkt sollte nur gesetzt werden, wenn der Sensor (z.B. - Seite 11 BETRIEBSANLEITUNG www.warensortiment.de Der Bereich des möglichen Kalibrierfaktors ist zwischen 0,5 und 1,0. Im Speicher des Sensors liegt der Faktor im Bereich von 4194304 bis 8388607. Die Kalibrierung kann auch im Modus für die Leuchtdichte durchgeführt werden. Es gibt jedoch nur einen Kalibrierfaktor, also nur einen Wert für die Beleuchtungsstärke und Leuchtdichte zusammen.
-
Seite 12: Menü „Memory
BETRIEBSANLEITUNG www.warensortiment.de Den Alarmwert ändern Sie genauso wie Sie die Uhrzeit ändern. Die Alarmnachricht können Sie über die alphanumerische Tastatur (mit Basiszeichen wie: Ziffern, Punkt und Leerzeichen) eingeben. Zusätzlich können Sie über jede Taste Buchstaben und Sonderzeichen, welche links auf jeder Taste zu sehen sind, eingeben. Umschalten auf die Buchstaben und Sonderzeichen können Sie über die Tasten: . - Seite 13 BETRIEBSANLEITUNG www.warensortiment.de Messung speicher – Save measure Funktion: speichert den letzten Messwert im Speicher Nachdem Sie diese gewählte haben erscheint ein neue Fenster, diese zeigt Ihnen die Nummer des Speicherplatzes an (max. 512 Speicherplätze für den internen Speicher, max. 511 Speicherplätze für den externen Speicher).
-
Seite 14: Einschalten
BETRIEBSANLEITUNG www.warensortiment.de Im Autosave-Modus geht das Gerät automatisch in den Dauermessungsmodus. Das Messgerät erlaubt in dem Autosve-Modus nicht in die Einzelmessung auszuwählen. Ebenso ist es nicht möglich die automatische Messbereichswahl zu deaktivieren. Während der Messung im Autosave-Modus speichert das Gerät automatisch nach dem gewählten Intervall einen Messwert, diese wird Ihnen durch das blinkende -Symbol und durch das... -
Seite 15: Dauermessung
Die oben genannten Operationen werden auf alle gemessenen Werte angewendet. Speicher Das Lichtmessgerät PCE-L 100 verfügt über einen internen nichtflüchtigen 32 kB Speicher welcher die Messergebnisse speichert. Der Speicher ist in 512 Speicherplätze unterteilt, wobei ein Speicherplatz einen Messwert speichert. Während des Speicherprozesses können Sie zu jedem Speicherplatz ein Kommentar hinterlegen. -
Seite 16: Externer Speicher
BETRIEBSANLEITUNG www.warensortiment.de Sie können jeden Speicherpunkt aufrufen und die gesamten Informationen ansehen. Die gespeicherten Daten werden auf dem ersten freien Speicherplatz ab gelegt. Wenn der Speicherplatz voll ist erscheint folgende Meldung: Löschen können Sie immer nur den letzten Speicherplatz oder den gesamten Speicher. Sie können den Speicher über die RS-232 Schnittstelle auf einen PC übertragen und dort die Daten weiterverarbeiten, auswerten, grafisch darstellen und abspeichern. -
Seite 17: Ausschalten
-Taste ausschalten. Alle Daten im Speicher (Setup, Statistik, Kommentare…) bleiben erhalten. Die Daten gehen erst verloren, wenn Sie die Batterie entfernen. Datenschnittstelle Das PCE-L 100 verfügt über eine RS-232 Datenschnittstelle. Das entsprechende Kabel wird mit dem Gerät geliefert. Schnittstellenprotokoll Die Parameter lassen sich auf folgende Werte einstellen: Baudrate 1200 …... -
Seite 18: Automatische Ausschaltung
BETRIEBSANLEITUNG www.warensortiment.de Automatische Ausschaltung Das PCE-L 100 verfügt über zwei Systeme zur automatischen Abschaltung. Das erste System greift, wenn die Batteriespannung einen kritischen Wert unterschreitet. Das zweite System ist die Zeit ohne Tastatur- betätigung nach dem Beenden einer Messung. Weiterführende Empfehlungen Bitte setzen Sie dem Gerät keine Schläge und Erschütterungen aus. -
Seite 19: Anhang A: Sensor G.l-100
11 Anhang A: Sensor G.L-100 Die Sonde G.L-100 ist die Standardsonde zum PCE-L 100. Bei dieser Sonde besteht die Möglichkeit zusätzlich Adapter zum Messen der Leuchtdichte anzubringen. Sie ist konzipiert um natürliche und künstliche Lichtquellen zu messen und zu beurteilen. Somit kann eine ideale Beleuchtung geplant und realisiert werden. -
Seite 20: Anhang E: Aufsatz-Leuchtdichte-Vorsatz Pce-Klm 1
Leuchtdichtemessungen auf Oberflächen die das Licht gleichmäßig streuen. Für andere Leuchtdichtemessungen sollten Sie das PCE-DLM 1 verwenden. Das PCE-L 100 mit dem Vorsatz PL-68 ermöglich Ihnen die Leuchtdichte von Fernsehern, Monitoren oder Streuscheiben vor Lampen usw. zu messen. Öffnungsdurchmesser 12,5 mm 2σ...
