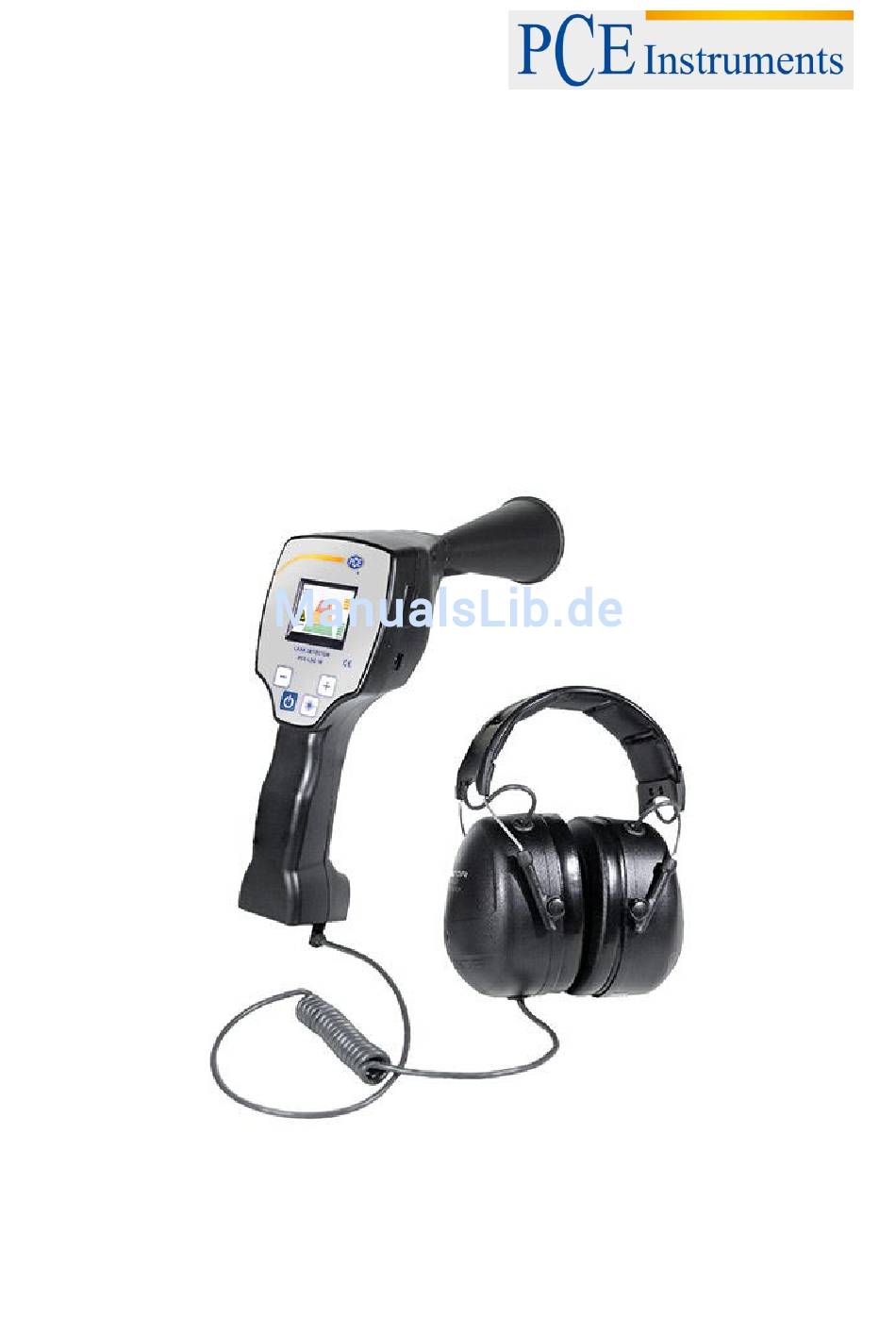

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Leckage-Prüfgerät PCE-LDC 10 Version 1.0 Erstelldatum 01.09.2015 Letzte Änderung 08.09.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................3 Systembeschreibung ....................4 Gerätekomponenten und Bedienelemente................. 4 4.1.1 Frontseite ............................4 4.1.2 Sensorkopf ............................. 4 4.1.3 Zubehörteile ........................... 5 Inbetriebnahme ........................... 6 4.2.1 Einschalten ............................. 6 4.2.2 Lautstärkeregelung ........................6 4.2.3 Laser .............................. -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Leckage-Prüfgeräts von PCE Instruments entschieden haben. Das Leckage-Prüfgerät PCE-LDC 10 findet Anwendung in den verschiedensten Bereichen der Industrie. So wird das Leckage-Prüfgerät zum Beispiel an Druckluft-, Gas-, Dampf- und Vakuumanlagen, sowie an Kälteanlagen und Türdichtungen verwendet. -
Seite 4: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung Gerätekomponenten und Bedienelemente 4.1.1 Frontseite 1. 2 “ TFT-Farbdisplay 2. LED-Statusanzeige 3. Lautstärke / Empfindlichkeit höher 4. Laser On / Off 5. Ein-/ Aus-Taste 6. Lautstärke / Empfindlichkeit geringer 4.1.2 Sensorkopf 1. Ultraschallmikrophon 2. Austrittsöffnung des Laserpointers... -
Seite 5: Zubehörteile
BETRIEBSANLEITUNG 4.1.3 Zubehörteile Schalltrichter Richtrohr mit Spitze 4.1.3.1 Schalltrichter Der Schalltrichter ermöglicht durch die Bündelung der Schallwellen eine akustische Verstärkung und präzisiert die Ortung der Leckage. Durch die besondere Konstruktion ist der integrierte Laserpointer weiterhin verwendbar. Der Schalltrichter wird einfach auf den Sensorkopf aufgesteckt und leicht verdreht, bis die Rastnase an den Anschlag gerät. -
Seite 6: Inbetriebnahme
BETRIEBSANLEITUNG Inbetriebnahme 4.2.1 Einschalten Die Ein/Austaste für etwa 1s gedrückt halten, das Gerät schaltet sich ein und eine Start-Up Sequenz erscheint auf dem Display. Erneutes Betätigen der Taste schaltet das Gerät wieder aus. 4.2.2 Lautstärkeregelung Mit den Laut- und Leiser Tasten lässt sich die Lautstärke im Kopfhörer und die Empfindlichkeit in 16 Stufen erhöhen bzw. -
Seite 7: Signalstärke (Pegel)
Das Laden des Akkus geschieht innerhalb des Gerätes. Dazu wird das mitgelieferte Steckernetzteil mit der integrierten Ladebuchse des PCE-LDC 10 und der 230V Steckdose verbunden. Das PCE-LDC 10 überprüft den Ladezustand des Akkus und startet den Ladevorgang gegebenenfalls automatisch. Folgende Szenarien sind möglich: ... -
Seite 8: Anwendungen
4.5.2 Ermittlung von Leckagen in drucklosen Systemen Wie bereits erwähnt lässt sich das PCE-LDC 10 ebenfalls verwenden, um Leckstellen an Isolierungen von Türen, Fenstern und Behältern zu erkennen. Zu diesem Zweck wird ein Ultraschalltongenerator innerhalb des Raumes oder des Behälters eingesetzt. Sollten beispielsweise an Isolierungen kleine Öffnungen vorhanden sein, dringen die Ultraschallsignale durch diese hindurch und gelangen nach... -
Seite 9: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
