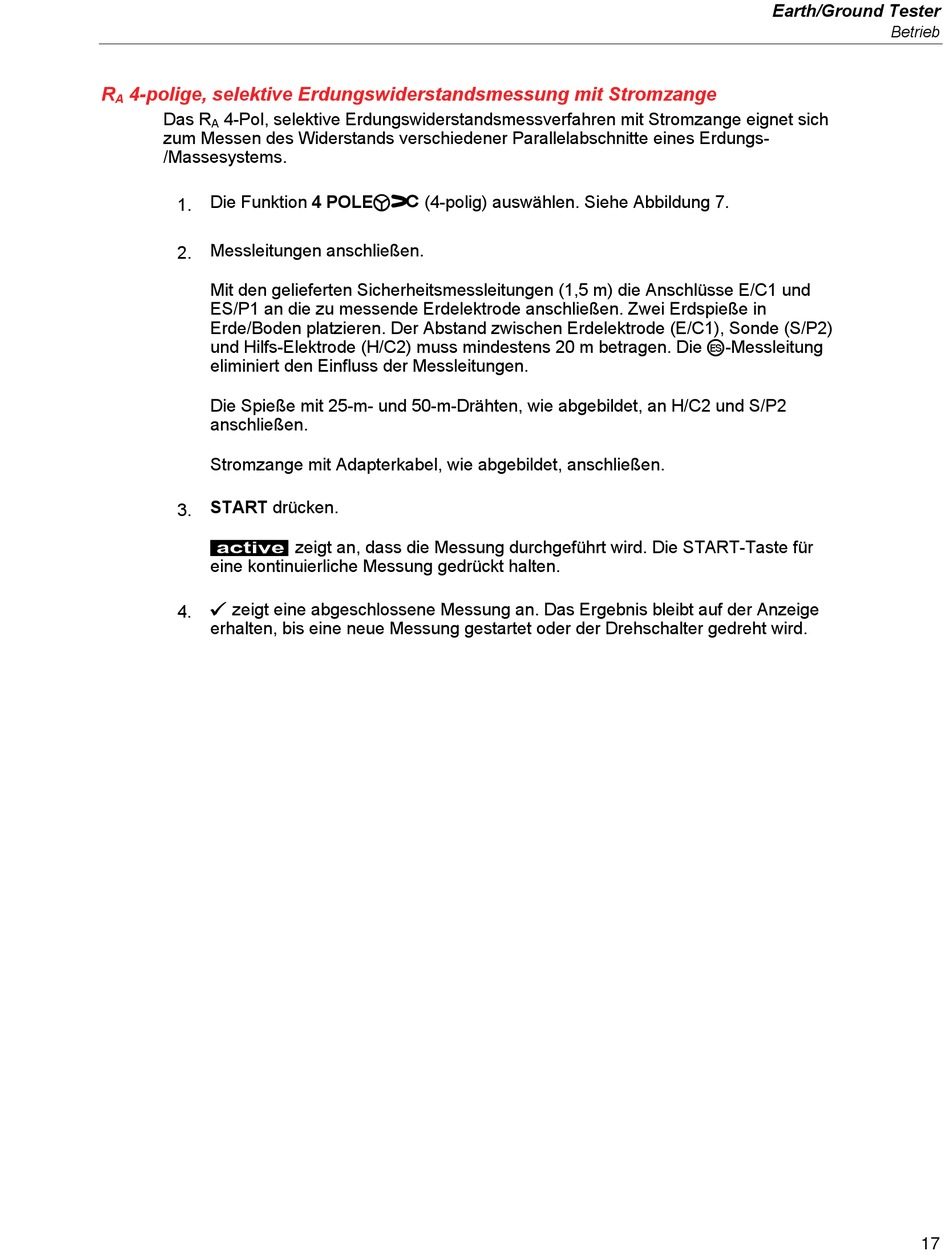

4-polige, selektive Erdungswiderstandsmessung mit Stromzange
A
Das R
4-Pol, selektive Erdungswiderstandsmessverfahren mit Stromzange eignet sich
A
zum Messen des Widerstands verschiedener Parallelabschnitte eines Erdungs-
/Massesystems.
Die Funktion 4 POLE (4-polig) auswählen. Siehe Abbildung 7.
1.
Messleitungen anschließen.
2.
Mit den gelieferten Sicherheitsmessleitungen (1,5 m) die Anschlüsse E/C1 und
ES/P1 an die zu messende Erdelektrode anschließen. Zwei Erdspieße in
Erde/Boden platzieren. Der Abstand zwischen Erdelektrode (E/C1), Sonde (S/P2)
und Hilfs-Elektrode (H/C2) muss mindestens 20 m betragen. Die -Messleitung
eliminiert den Einfluss der Messleitungen.
Die Spieße mit 25-m- und 50-m-Drähten, wie abgebildet, an H/C2 und S/P2
anschließen.
Stromzange mit Adapterkabel, wie abgebildet, anschließen.
START drücken.
3.
zeigt an, dass die Messung durchgeführt wird. Die START-Taste für
eine kontinuierliche Messung gedrückt halten.
zeigt eine abgeschlossene Messung an. Das Ergebnis bleibt auf der Anzeige
4.
erhalten, bis eine neue Messung gestartet oder der Drehschalter gedreht wird.
