1623-2
Bedienungshandbuch

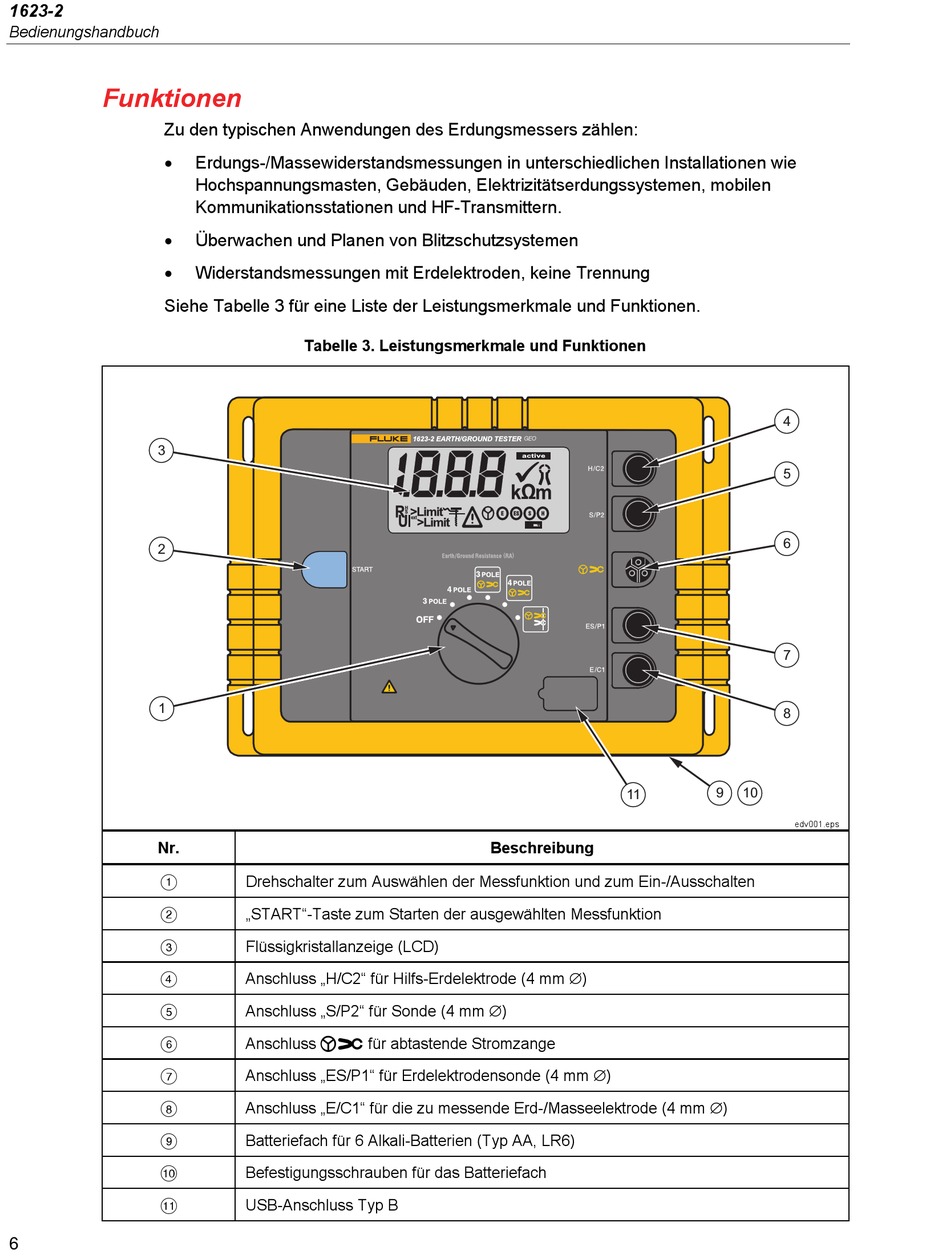

Funktionen
Zu den typischen Anwendungen des Erdungsmessers zählen:
•
•
•
Siehe Tabelle 3 für eine Liste der Leistungsmerkmale und Funktionen.
3
2
1
Nr.
6
Erdungs-/Massewiderstandsmessungen in unterschiedlichen Installationen wie
Hochspannungsmasten, Gebäuden, Elektrizitätserdungssystemen, mobilen
Kommunikationsstationen und HF-Transmittern.
Überwachen und Planen von Blitzschutzsystemen
Widerstandsmessungen mit Erdelektroden, keine Trennung
Tabelle 3. Leistungsmerkmale und Funktionen
Drehschalter zum Auswählen der Messfunktion und zum Ein-/Ausschalten
„START"-Taste zum Starten der ausgewählten Messfunktion
Flüssigkristallanzeige (LCD)
Anschluss „H/C2" für Hilfs-Erdelektrode (4 mm ∅)
Anschluss „S/P2" für Sonde (4 mm ∅)
Anschluss für abtastende Stromzange
Anschluss „ES/P1" für Erdelektrodensonde (4 mm ∅)
Anschluss „E/C1" für die zu messende Erd-/Masseelektrode (4 mm ∅)
Batteriefach für 6 Alkali-Batterien (Typ AA, LR6)
Befestigungsschrauben für das Batteriefach
USB-Anschluss Typ B
1623-2 EARTH/GROUND TESTER
Beschreibung
4
5
6
7
8
9
10
11
edv001.eps
