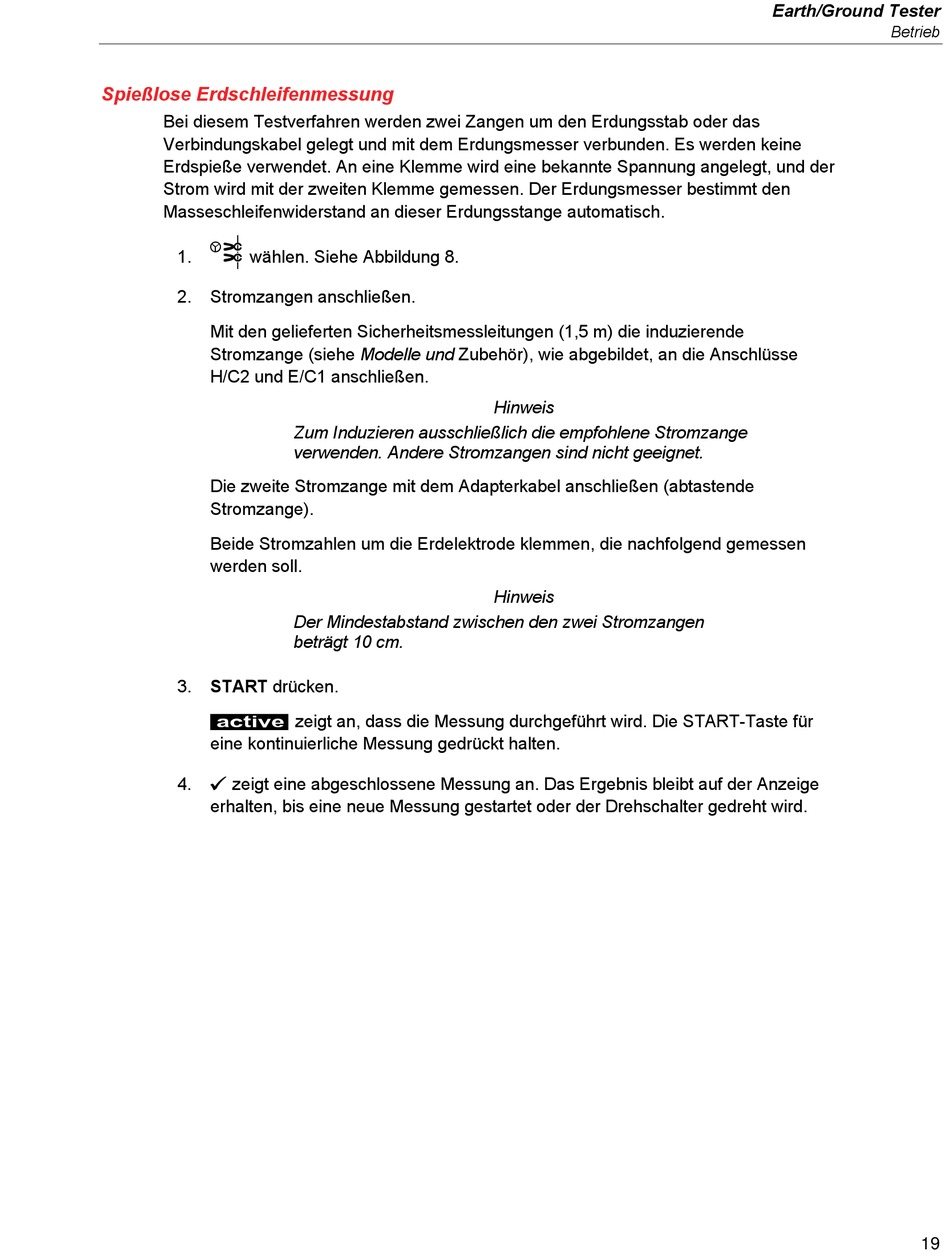

Spießlose Erdschleifenmessung
Bei diesem Testverfahren werden zwei Zangen um den Erdungsstab oder das
Verbindungskabel gelegt und mit dem Erdungsmesser verbunden. Es werden keine
Erdspieße verwendet. An eine Klemme wird eine bekannte Spannung angelegt, und der
Strom wird mit der zweiten Klemme gemessen. Der Erdungsmesser bestimmt den
Masseschleifenwiderstand an dieser Erdungsstange automatisch.
1.
wählen. Siehe Abbildung 8.
2.
Stromzangen anschließen.
Mit den gelieferten Sicherheitsmessleitungen (1,5 m) die induzierende
Stromzange (siehe Modelle und Zubehör), wie abgebildet, an die Anschlüsse
H/C2 und E/C1 anschließen.
Die zweite Stromzange mit dem Adapterkabel anschließen (abtastende
Stromzange).
Beide Stromzahlen um die Erdelektrode klemmen, die nachfolgend gemessen
werden soll.
3.
START drücken.
zeigt an, dass die Messung durchgeführt wird. Die START-Taste für
eine kontinuierliche Messung gedrückt halten.
4.
zeigt eine abgeschlossene Messung an. Das Ergebnis bleibt auf der Anzeige
erhalten, bis eine neue Messung gestartet oder der Drehschalter gedreht wird.
Zum Induzieren ausschließlich die empfohlene Stromzange
verwenden. Andere Stromzangen sind nicht geeignet.
Der Mindestabstand zwischen den zwei Stromzangen
beträgt 10 cm.
Hinweis
Hinweis
Earth/Ground Tester
Betrieb
19
