PNOZ s3

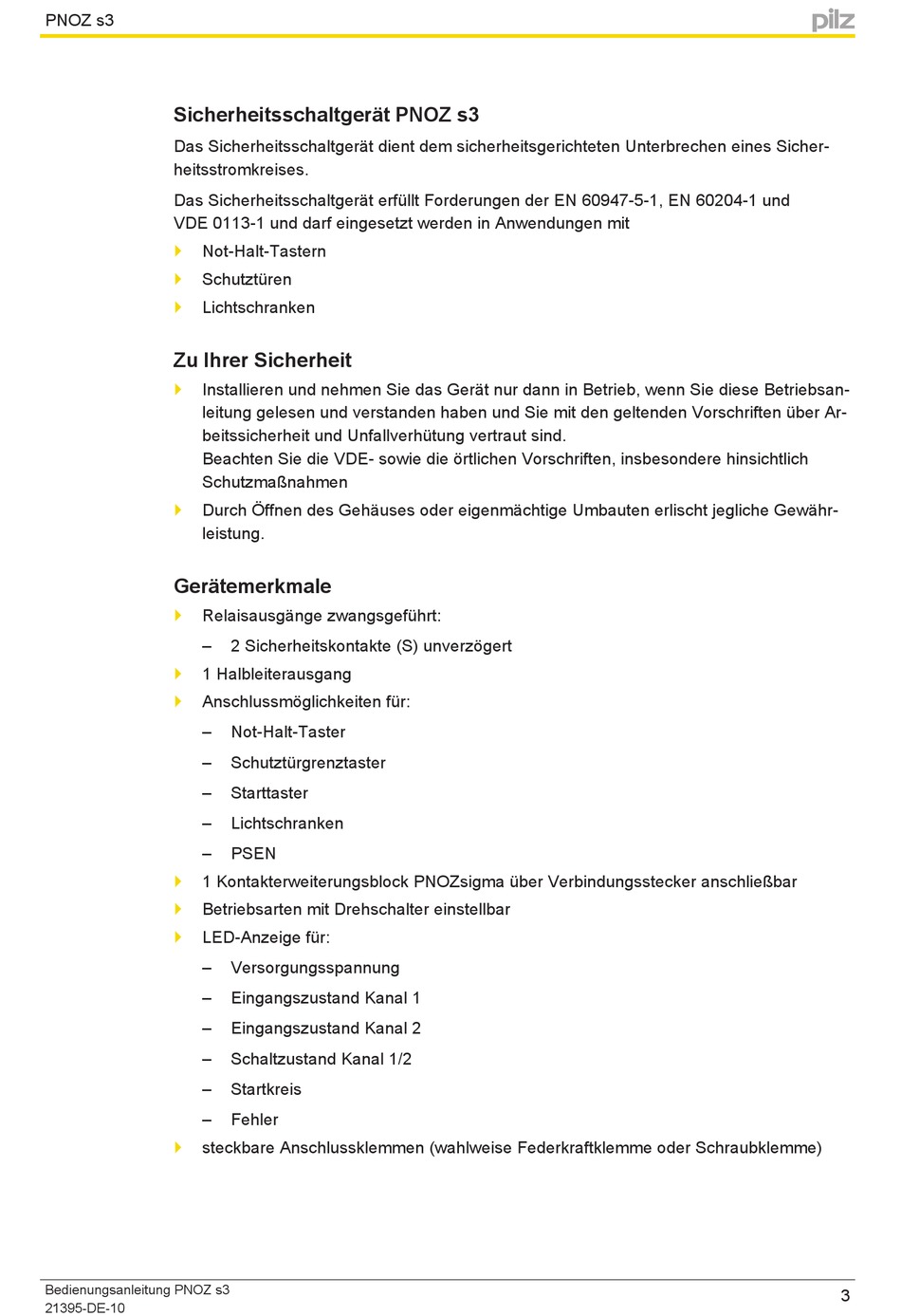

Sicherheitsschaltgerät PNOZ s3
Das Sicherheitsschaltgerät dient dem sicherheitsgerichteten Unterbrechen eines Sicher-
heitsstromkreises.
Das Sicherheitsschaltgerät erfüllt Forderungen der EN 60947-5-1, EN 60204-1 und
VDE 0113-1 und darf eingesetzt werden in Anwendungen mit
Not-Halt-Tastern
}
Schutztüren
}
Lichtschranken
}

Zu Ihrer Sicherheit

Installieren und nehmen Sie das Gerät nur dann in Betrieb, wenn Sie diese Betriebsan-
}
leitung gelesen und verstanden haben und Sie mit den geltenden Vorschriften über Ar-
beitssicherheit und Unfallverhütung vertraut sind.
Beachten Sie die VDE- sowie die örtlichen Vorschriften, insbesondere hinsichtlich
Schutzmaßnahmen
Durch Öffnen des Gehäuses oder eigenmächtige Umbauten erlischt jegliche Gewähr-
}
leistung.
Gerätemerkmale
Relaisausgänge zwangsgeführt:
}
–
1 Halbleiterausgang
}
Anschlussmöglichkeiten für:
}
–
–
–
–
–
1 Kontakterweiterungsblock PNOZsigma über Verbindungsstecker anschließbar
}
Betriebsarten mit Drehschalter einstellbar
}
LED-Anzeige für:
}
–
–
–
–
–
–
steckbare Anschlussklemmen (wahlweise Federkraftklemme oder Schraubklemme)
}
Bedienungsanleitung PNOZ s3
21395-DE-10
2 Sicherheitskontakte (S) unverzögert
Not-Halt-Taster
Schutztürgrenztaster
Starttaster
Lichtschranken
PSEN
Versorgungsspannung
Eingangszustand Kanal 1
Eingangszustand Kanal 2
Schaltzustand Kanal 1/2
Startkreis
Fehler
3
