3.4 Arbeiten mit der HT1160 Infrarotkamera
3.4.1
Fokussierung
.
3.4.2
Bildschirmanzeigeelemente
The
and
shaped
temperature
measurement cursors
(called PUNKT+ and
PUNKTX) and their
temperature
measurement values, and
their temperature
Four hot button labels.
ACHTUNG: Der kalibrierte Ausgabetemperatur entspricht der Abbildung neben der
Messpunktanzeige: Die Temperaturskala und die Anzeigefarben sind lediglich Indikatoren.
Wenn die Kamera nicht richtig fokussiert, d.h. eingestellt ist, kommt es zu
Beeinträchtigungen der Bildqualität und ungenauen Temperaturmessungen.
Durch Drehen der Linse in Uhrzeigerrichtung (von vorne gesehen) wird die Kamera
auf grössere Entfernungen bis zur Unendlich-Einstellung fokussiert. Durch Drehen
der Linse entgegen der Uhrzeigerrichtung, wird die Kamera für kürzere
Entfernungen bis zu einer Mindesteinstellung von 30 cm fokussiert.
Drehen Sie die Linse solange, bis das Bild optimal aufgelöst und an den
Objekträndern am schärfsten ist.
Fokussiert
Messung von
54°C.
Akku-Füllstandsanzeige.

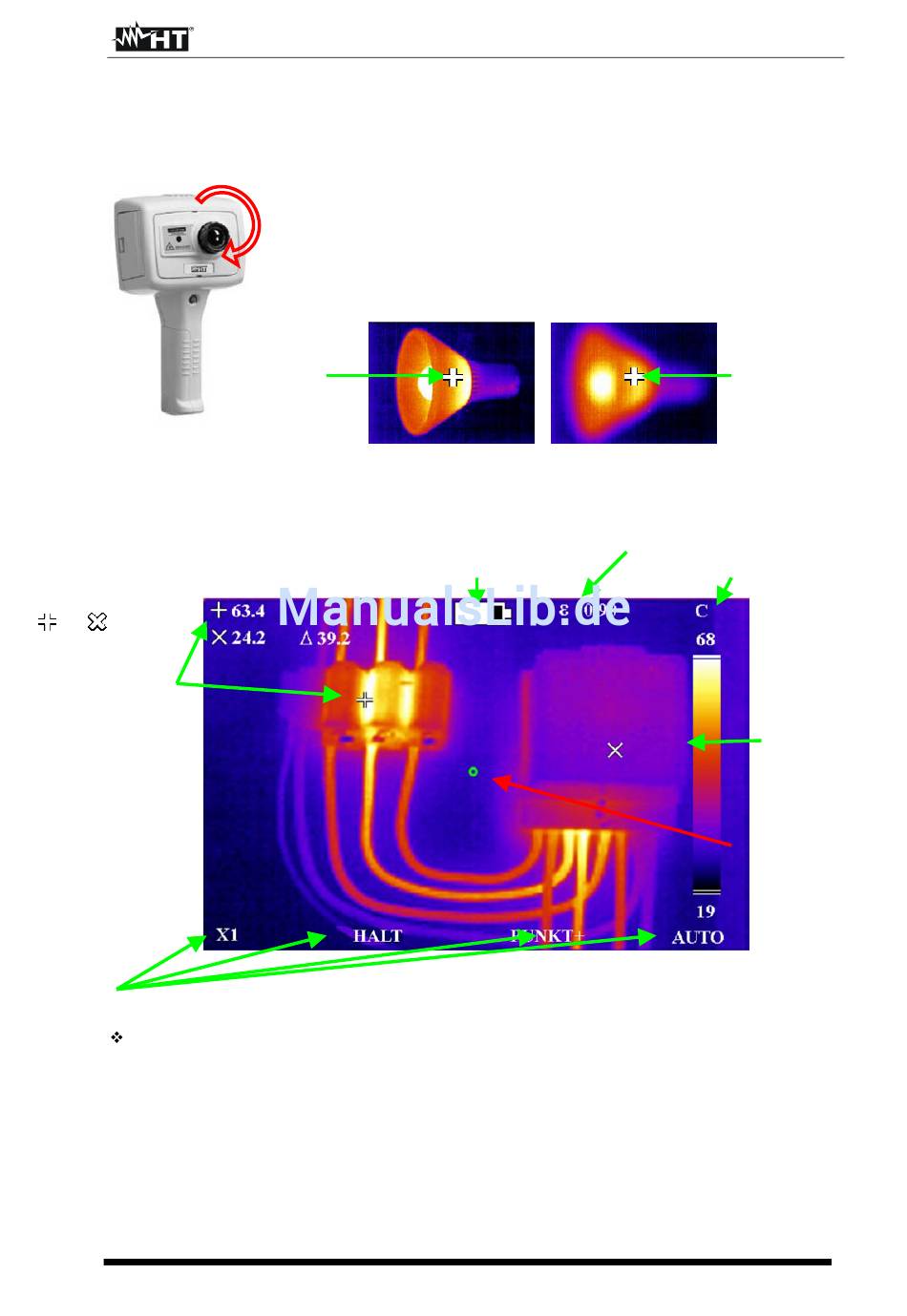

Abbildung 9: Bildschirmanzeigeelemente
Abbildung 8: Fokussierung
Objektemissivität
Seite 6 von 32
HT1160
Nicht fokussiert,
Messung von
46°C.
Temperatur-
einheiten (°C)
Temperature scale
with the maximum
and minimum
values of the span.
The centre green
circle to which the
laser pointer is
aligned at a
distance of 3m.
