Im Untermenü Anzeige kann Folgendes durchgeführt werden:
•
Manuelle Anpassung der Bildspanne (durch Eingabe)
•
Automatische Anpassung der Bildspanne
•
Auswahl einer von vier Farbpaletten
•
Auswahl, ob die Bildanzeige mit der Originalauflösung erfolgen soll bzw. mittels einer Interpolation
des Bildes auf 320 x 240 oder 640 x 480
•
Auswahl des Zoomfaktors von x1 bis x4
•
Auswahl des Bildbereichs, der vergrössert dargestellt werden soll, durch Ziehen des grünen Feldes
mit der Maus in den Ausschnitt
Das Untermenü Messpunkte wird nachfolgend gezeigt:
Im Untermenü Messpunkte kann Folgendes durchgeführt werden:
•
Betrachtung der Temperaturwerte der Messpunkte und der zugehörigen Pixelnummern ausgehend
vom Original (untere linke Seite des Bildes) und der Werte für den Emissionsgrad der Messpunkte.
•
Löschen der Messpunkte aus dem Bild durch entsprechende Auswahl in der Spalte "Name" und
Anklicken von "Entfernen". Mehrere Messpunkte können gleichzeitig über die herkömmlichen
Auswahlverfahren von Windows mit den Tasten Strg oder Umschalten gelöscht werden.

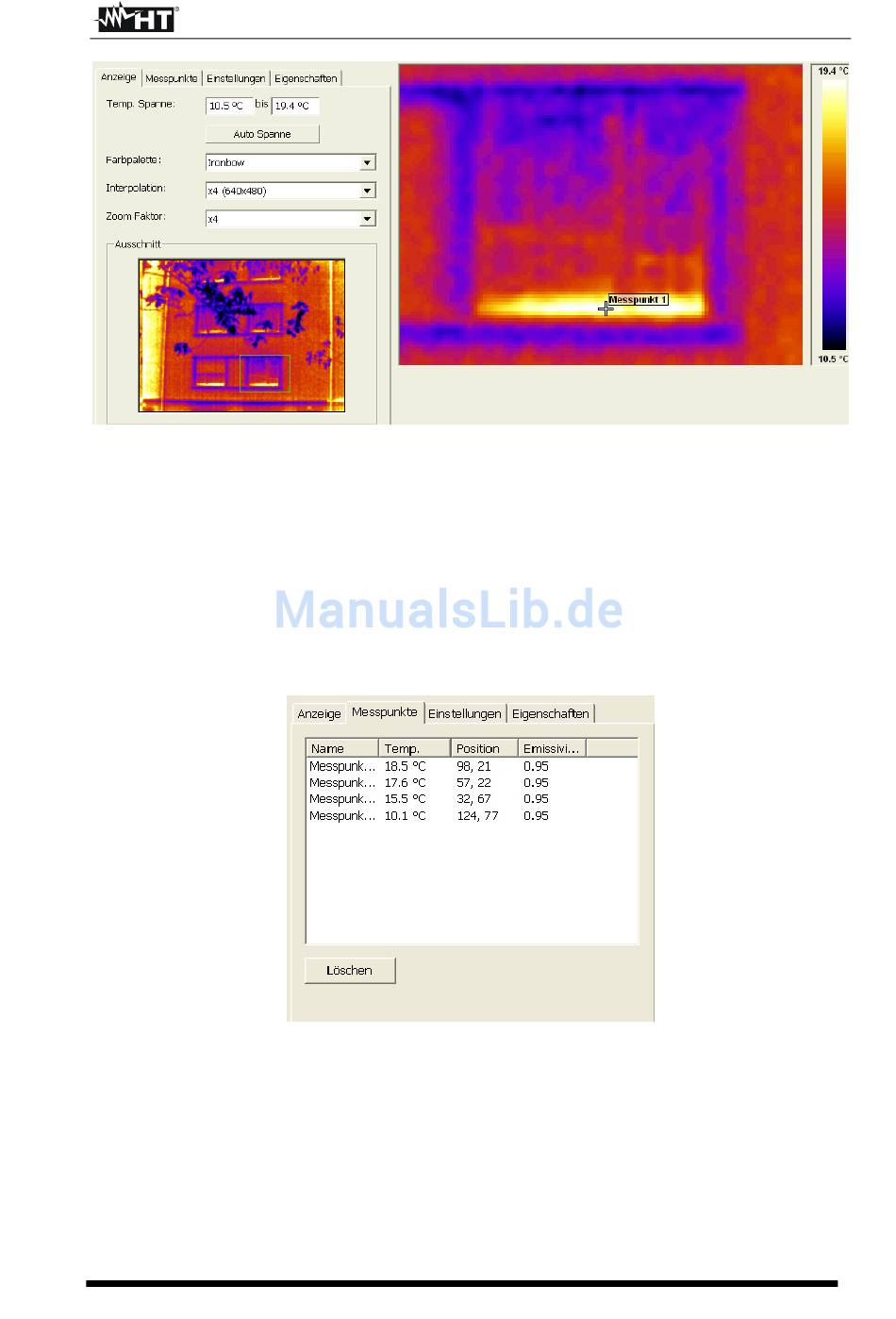

Abbildung 40: Untermenü Anzeige
Abbildung 41: Untermenü Messpunkte
Seite 23 von 32
HT1160
