3.4.5 Richtungstasten
Die Richtungstasten (nach oben, nach unten, nach links und nach rechts – siehe Abbildung 13) werden für
drei unterschiedliche Funktionen verwendet.
1. Wenn die Schnelltaste 3 entweder auf PUNKT+ oder PUNKTX gesetzt wird, steuern die
Richtungstasten die Position des ausgewählten Temperaturmesspunktes. (Die Auswahl wird über
der Schnelltaste 3 angezeigt).
2. Wenn die Schnelltaste 3 auf L-S gesetzt wird, kann mittels "nach oben" und "nach unten" der
Temperaturlevel des Bildes im Modus Manuell und mit "nach links" und "nach rechts" die
Temperaturspanne gesteuert werden. Hinsichtlich weiterer Einzelheiten dazu wird auf den
Abschnitt 3.4.6.1 verwiesen. Wenn die Schnelltaste 3 auf H-K gesetzt wird, kann mittels "nach
oben" und "nach unten" im Modus Auto die Zielwärmehelligkeit des Bildes und über "nach links"
und "nach rechts" der Zielwärmekontrast gesteuert werden. Weitere Einzelheiten dazu sind im
Abschnitt 3.4.9.1 aufgeführt.
3. Bei der Anzeige des Menüs steuern die Richtungstasten die Bewegungen des hervorgehobenen
Messpunktes und die Einstellung der hervorgehobenen Option (siehe Abschnitt 3.4.7).
Nach links
Nach unten
3.4.6
Bildeinstellung
3.4.6.1
Begriffsbestimmungen für Level und Spanne
Wenn die Schnelltaste 4 auf "manuell" gesetzt wird, besteht die Möglichkeit zur manuellen Steuerung der
Bildeinstellungen der HT1160 durch die Anpassung des Levels und der Spanne. Wenn an der Schnelltaste 3
L-S erscheint, kann durch die Tasten "nach rechts" und "nach links" die Spanne des Bildes erhöht bzw.
verringert werden (4°C im Beispiel in der Abbildung 14). Die Tasten "nach oben" und "nach unten" erhöhen
bzw. verringern den Temperaturlevel des Bildes (29°C im Beispiel in der Abbildung 14).

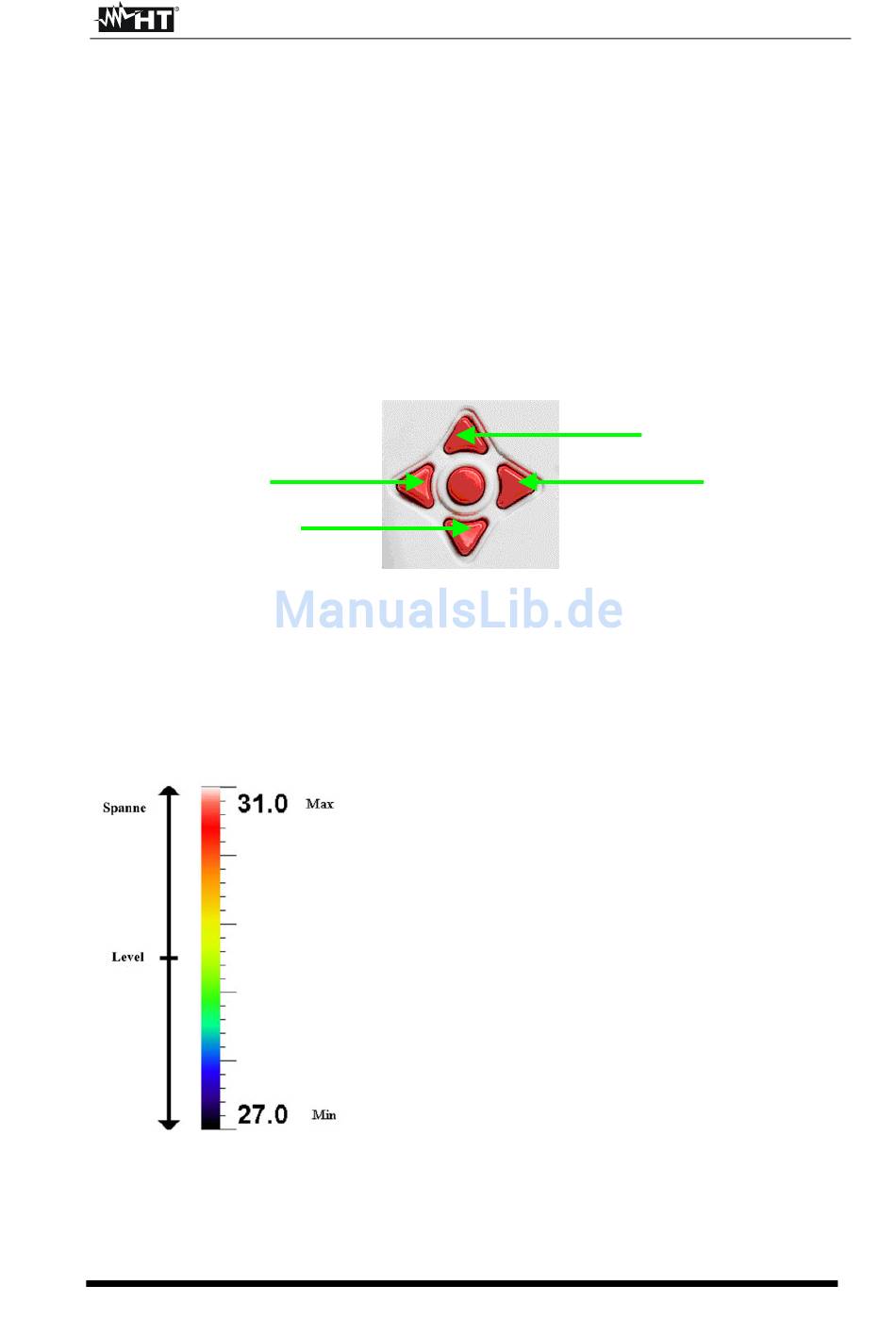

Abbildung 14: Level und Spanne
Abbildung 13: Richtungstasten
Level = (Max + Min)/2 = 29˚C
Spanne = Max – Min = 4˚C
Seite 9 von 32
HT1160
Nach oben
Nach rechts
