Programmiergleis
WICHTIG: Der Booster muss per LocoNet-Befehl GO/STOP ein-/ausgeschaltet werden
können.
WICHTIG: Der maximale Boosterstrom muss zur Spurweite passen, damit im
Kurzschlussfall kein Schaden entsteht.
Spur N - 0 -> Power 4 (Art.-Nr. 63 240) und Spur 0 - II -> Power 8 (Art.-Nr. 63 280).
1.8 Technisch Daten (Zentrale)
Spannungsversorgung: Schaltnetzteil Input: 240 V 50 Hz, Output: 20 V= / 4 A
max. Belastung Hauptgleisausgang: 4 A
max. Belastung Programmiergleisausgang: 250 mA
max. Belastung LocoNet-T: 500 mA
Gehäusemaße: 104 x 58 x 33 mm
1.9 Sicherheitshinweise
Vor Gebrauch die Sicherheitshinweise und Anleitung genau lesen und beachten.
Die Geräte sind kein Spielzeug und für Kinder unter 14 Jahren nicht geeignet! Sie
können jedoch unter fachkundiger Aufsicht durch Erwachsene von Kindern bedient
werden.
Die Anschlusskabel niemals in eine Steckdose einführen!
Überprüfen Sie das verwendete Netzteil regelmäßig auf Schäden an Kabeln,
Stecker, Gehäuse usw. Bei Schäden am Netzteil dieses keinesfalls benutzen!
Dieses Handbuch gut aufbewahren.
LN-T
LN-B
SC 4 - Zentrale
Prog.
KS-
Haupt
Gleis
Relais
Gleis
rot
+
schw.
rot
schw.
rot grün
20V-
Netzteil
Hauptgleis

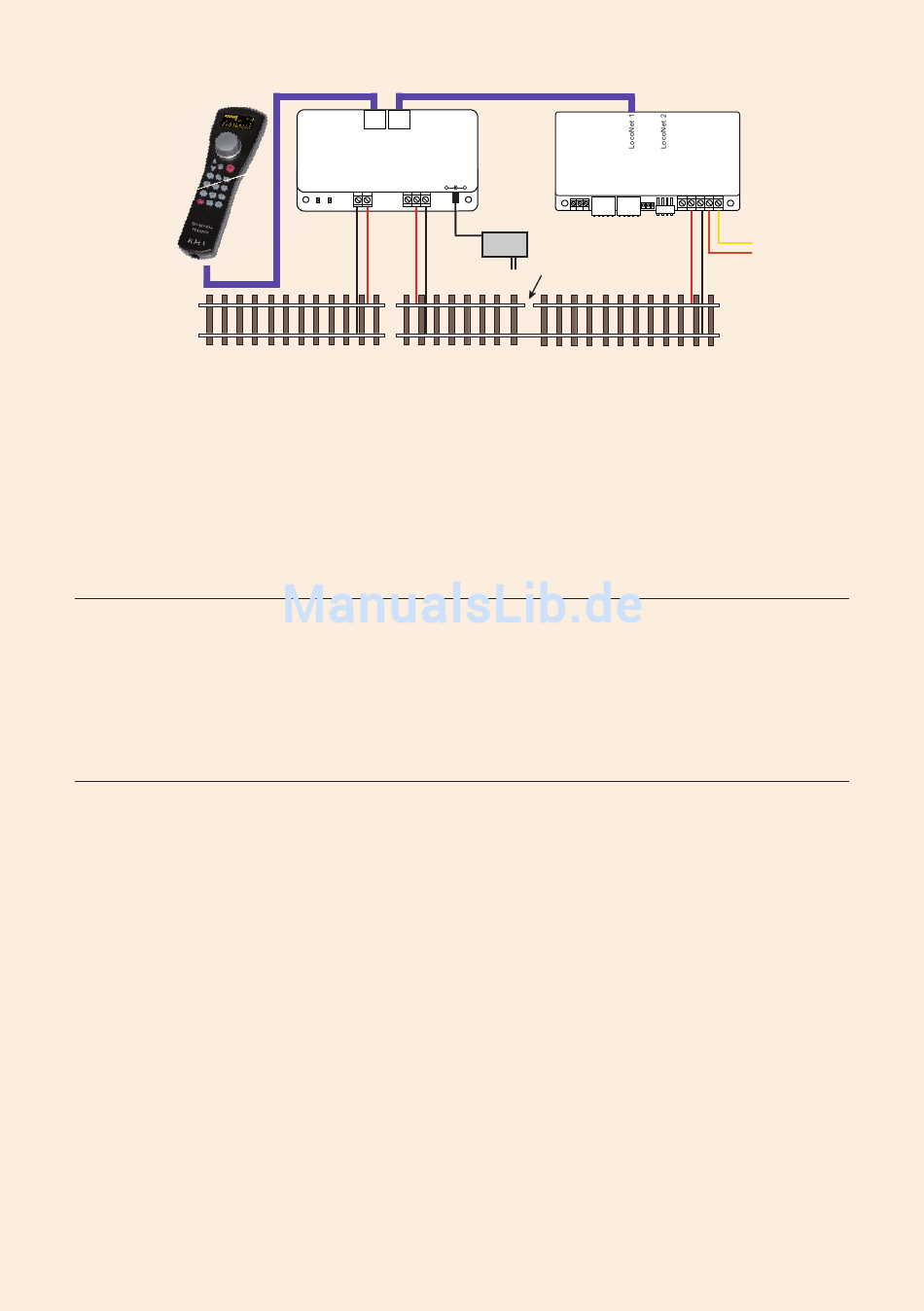

Anschlussskizze eines Boosters
Power 4
C D E
LED
1 2 3
4
einseitige Gleistrennung
Masseseite (schwarz) durchverbunden
Hauptgleis Booster
63240
5
15V ~
9
