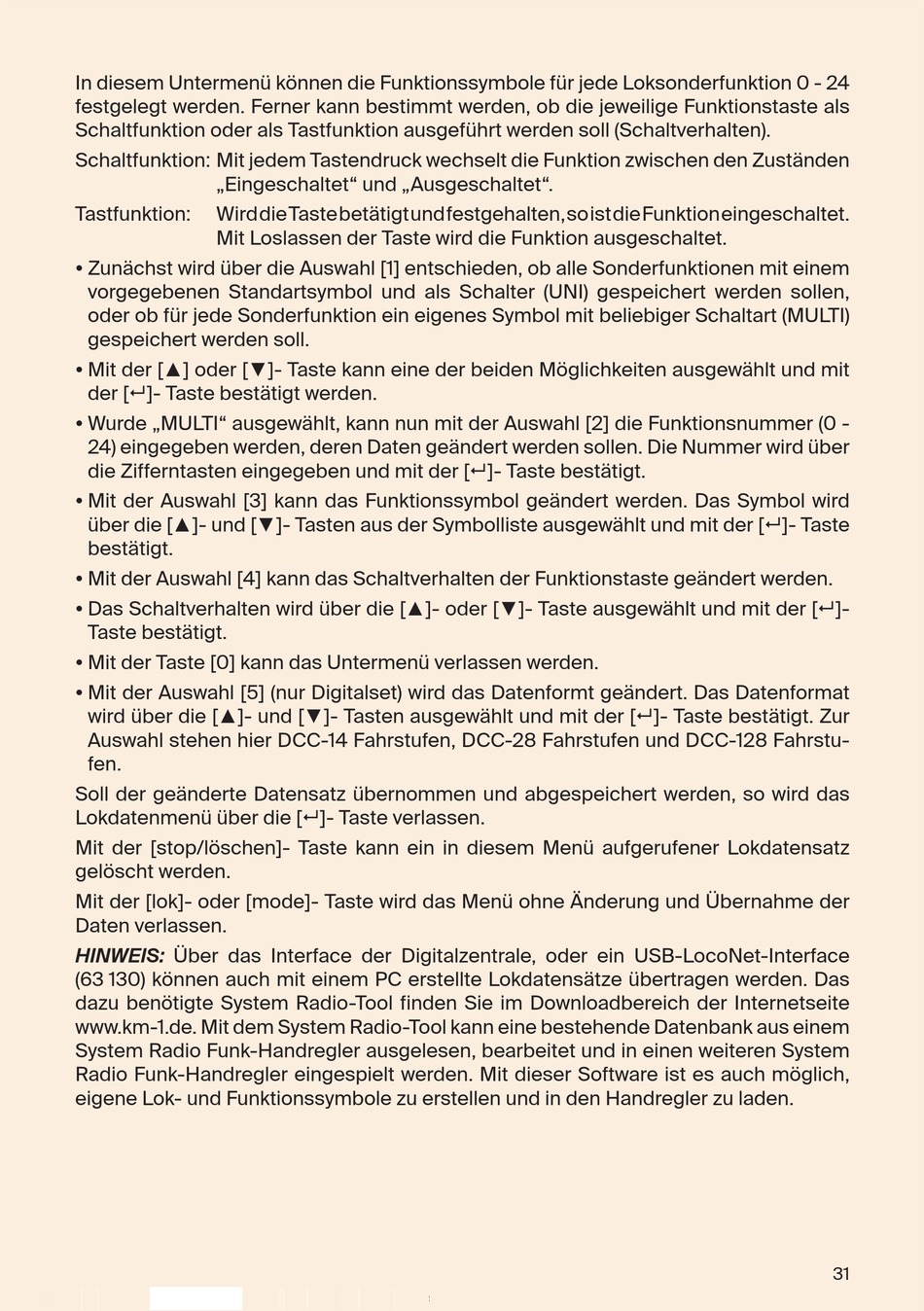

KM1 System Control 4 Bedienungsanleitung Seite 31

In diesem Untermenü können die Funktionssymbole für jede Loksonderfunktion 0 - 24
festgelegt werden. Ferner kann bestimmt werden, ob die jeweilige Funktionstaste als
Schaltfunktion oder als Tastfunktion ausgeführt werden soll (Schaltverhalten).
Schaltfunktion: Mit jedem Tastendruck wechselt die Funktion zwischen den Zuständen
„Eingeschaltet" und „Ausgeschaltet".
Tastfunktion: Wird die Taste betätigt und festgehalten, so ist die Funktion eingeschaltet.
Mit Loslassen der Taste wird die Funktion ausgeschaltet.
 Zunächst wird über die Auswahl [1] entschieden, ob alle Sonderfunktionen mit einem
vorgegebenen Standartsymbol und als Schalter (UNI) gespeichert werden sollen,
oder ob für jede Sonderfunktion ein eigenes Symbol mit beliebiger Schaltart (MULTI)
gespeichert werden soll.
 Mit der [▲] oder [▼]- Taste kann eine der beiden Möglichkeiten ausgewählt und mit
der [8]- Taste bestätigt werden.
 Wurde „MULTI" ausgewählt, kann nun mit der Auswahl [2] die Funktionsnummer (0 -
24) eingegeben werden, deren Daten geändert werden sollen. Die Nummer wird über
die Zifferntasten eingegeben und mit der [8]- Taste bestätigt.
 Mit der Auswahl [3] kann das Funktionssymbol geändert werden. Das Symbol wird
über die [▲]- und [▼]- Tasten aus der Symbolliste ausgewählt und mit der [8]- Taste
bestätigt.
 Mit der Auswahl [4] kann das Schaltverhalten der Funktionstaste geändert werden.
 Das Schaltverhalten wird über die [▲]- oder [▼]- Taste ausgewählt und mit der [8]-
Taste bestätigt.
 Mit der Taste [0] kann das Untermenü verlassen werden.
 Mit der Auswahl [5] (nur Digitalset) wird das Datenformt geändert. Das Datenformat
wird über die [▲]- und [▼]- Tasten ausgewählt und mit der [8]- Taste bestätigt. Zur
Auswahl stehen hier DCC-14 Fahrstufen, DCC-28 Fahrstufen und DCC-128 Fahrstu-
fen.
Soll der geänderte Datensatz übernommen und abgespeichert werden, so wird das
Lokdatenmenü über die [8]- Taste verlassen.
Mit der [stop/löschen]- Taste kann ein in diesem Menü aufgerufener Lokdatensatz
gelöscht werden.
Mit der [lok]- oder [mode]- Taste wird das Menü ohne Änderung und Übernahme der
Daten verlassen.
HINWEIS: Über das Interface der Digitalzentrale, oder ein USB-LocoNet-Interface
(63 130) können auch mit einem PC erstellte Lokdatensätze übertragen werden. Das
dazu benötigte System Radio-Tool finden Sie im Downloadbereich der Internetseite
www.km-1.de. Mit dem System Radio-Tool kann eine bestehende Datenbank aus einem
System Radio Funk-Handregler ausgelesen, bearbeitet und in einen weiteren System
Radio Funk-Handregler eingespielt werden. Mit dieser Software ist es auch möglich,
eigene Lok- und Funktionssymbole zu erstellen und in den Handregler zu laden.
31
