RM122, RM123

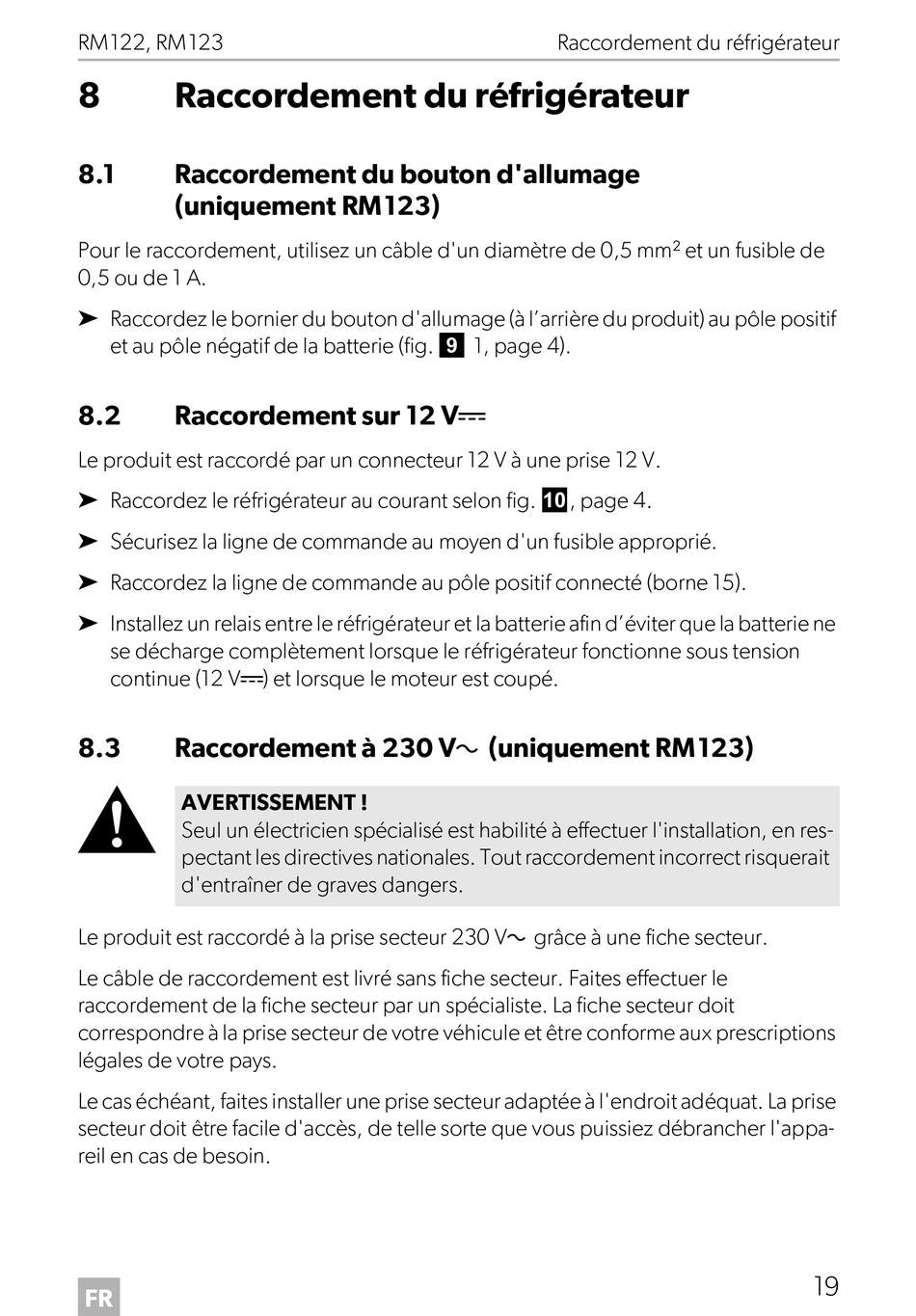

8 Raccordement du réfrigérateur
8.1 Raccordement du bouton d'allumage
(uniquement RM123)
Pour le raccordement, utilisez un câble d'un diamètre de 0,5 mm² et un fusible de
0,5 ou de 1 A.
➤ Raccordez le bornier du bouton d'allumage (à l'arrière du produit) au pôle positif
et au pôle négatif de la batterie (fig. 9 1, page 4).
8.2 Raccordement sur 12 Vg
Le produit est raccordé par un connecteur 12 V à une prise 12 V.
➤ Raccordez le réfrigérateur au courant selon fig. 0, page 4.
➤ Sécurisez la ligne de commande au moyen d'un fusible approprié.
➤ Raccordez la ligne de commande au pôle positif connecté (borne 15).
➤ Installez un relais entre le réfrigérateur et la batterie afin d'éviter que la batterie ne
se décharge complètement lorsque le réfrigérateur fonctionne sous tension
continue (12 Vg) et lorsque le moteur est coupé.
8.3 Raccordement à 230 Vw (uniquement RM123)
!
AVERTISSEMENT !
Seul un électricien spécialisé est habilité à effectuer l'installation, en res-
pectant les directives nationales. Tout raccordement incorrect risquerait
d'entraîner de graves dangers.
Le produit est raccordé à la prise secteur 230 Vw grâce à une fiche secteur.
Le câble de raccordement est livré sans fiche secteur. Faites effectuer le
raccordement de la fiche secteur par un spécialiste. La fiche secteur doit
correspondre à la prise secteur de votre véhicule et être conforme aux prescriptions
légales de votre pays.
Le cas échéant, faites installer une prise secteur adaptée à l'endroit adéquat. La prise
secteur doit être facile d'accès, de telle sorte que vous puissiez débrancher l'appa-
reil en cas de besoin.
FR
